Markeren:
Glasvezelpoortalarm: |
steun |
Glasvezelpoortalarm: |
steun |
Geplande reset: |
steun |
PoE-stroom gepland: |
steun |
Afmetingen (B x D x H): |
93 x 71 x 29 mm |
Afmetingen (B x D x H): |
93 x 71 x 29 mm |
Montage opties: |
Desktop of gemonteerd op een standaard rack met 14 slots |
Montage opties: |
Desktop of gemonteerd op een standaard rack met 14 slots |
Gewicht: |
100G |
Ingangsvermogen: |
44~58V DC, 5,5 x 2,1 mm stopcontact / externe AC-naar-DC-adapter |
Behuizing: |
Aluminium behuizing |
Status van het servicebord: |
Temperatuur Spanning Stroom |
PoE-budget: |
Tot 95 W PoE-budget (44-58 V DC) |
Standaard: |
IEEE 802.3af/at/bt PoE++ PSE (af: 15,4W, bij: 30W, bt type3: 60W, bt type4: 95W |
Bedrijfstemperatuur: |
-20°C tot 70°C (-20°F tot 162°F) |

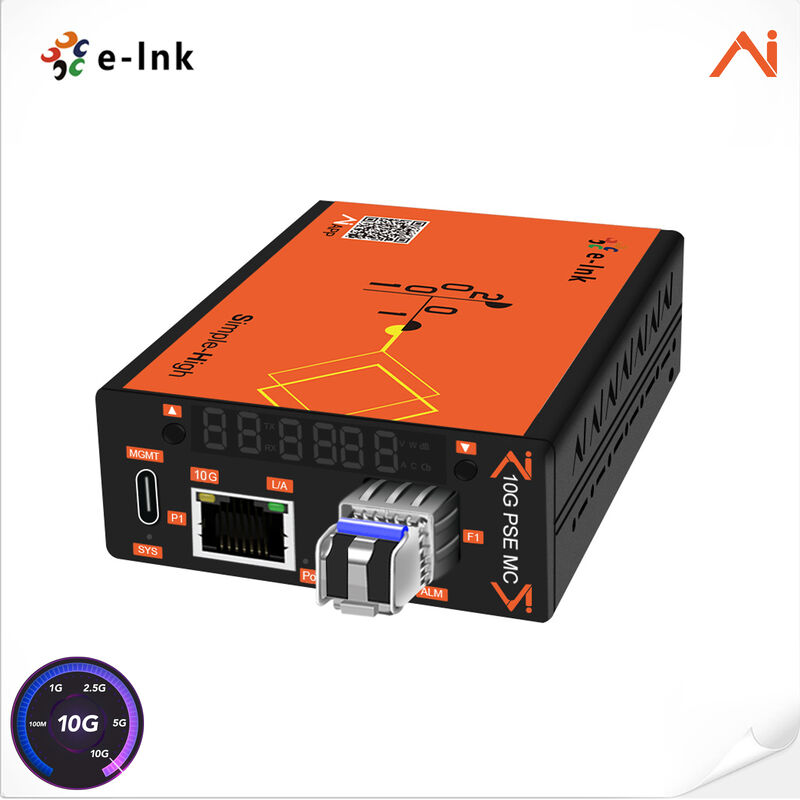

AI Smart Managed 10G/5G/2.5G/1G/100M RJ45 naar 10G SFP+ PoE Fiber Media Converter
AI Smart Managed 10G/5G/2.5G/1G/100M RJ45 naar 10G SFP+ PoE Fiber Media Converter Overzicht
De LNK-AI10GMP-SFP-serie AI Smart Managed PoE Media Converter is een innovatief, door AI aangedreven apparaat dat onafhankelijk is ontwikkeld door E-link voor 10G-netwerken met hoge prestaties.Het maakt intuïtieve configuratie en realtime monitoring mogelijk via een mobiele app of webinterface, waardoor de noodzaak van externe testapparatuur wordt weggenomen. Gebruikers kunnen toegang krijgen tot belangrijke operationele gegevens, waaronder stroomstatus, SFP+- en Ethernet-poortomstandigheden,en uitgebreide SFP+ module diagnostics zoals optische stroom, golflengte, transmissieafstand, gegevenssnelheid en temperatuur.
Met een complete reeks functies, gebruiksvriendelijke werking, meerdere real-time waarschuwingsmechanismen en gestroomlijnde onderhoudsworkflows,deze omvormer vermindert zowel de installatie- als de bedrijfskosten aanzienlijkHet levert een hoogwaardige, kosteneffectieve PoE-lijnbeheeroplossing die is ontworpen voor de eisen van AI-gedreven netwerken met een hoge bandbreedte.
De omvormer is zeer geschikt voor een verscheidenheid aan veeleisende toepassingen, waaronder bosbrandpreventiesystemen, waterbewaking, snelwegen, stedelijke wegen, spoorvervoersnetwerken,high-end kantoorgebouwen, petrochemische installaties en communicatie en monitoring voor geautomatiseerde apparatuur.
AI Smart Managed 10G/5G/2.5G/1G/100M RJ45 naar 10G SFP+ PoE Fiber Media Converter Functies
► E-link's nieuw zelf ontwikkelde mobiele app en PC-gebaseerd intelligent webbeheer.
► Een klik op het scherm: systeemstroom, spanning, temperatuur; optische module zendt vermogen, ontvangt vermogen;Ethernet/Zuivelhaventarieven, enz.
► APP/webbeheerfuncties: grafische interface met gedetailleerde apparaatinformatie;SFPmodule-informatie en DDM-gegevens; door de gebruiker gedefinieerde drempelwaarden voor optisch vermogen; door de gebruiker gedefinieerde geplande herstart, enz.
► Het verschuift van de traditionele complexe beheerinterfaces door: met een lichte interface met uitgeligde sleutelparameters, die het debugging en onderhoud ter plaatse door niet-professionals vergemakkelijkt.
► Ethernet haven:
1 x10M/100M/1000M/2.5G/5G/10G RJ45
► Zuivelhaven:1 x 1000M/2.5G/5G/10GSFP/SFP+
► IEEE 802.3af/at/bt 95W PoE++ PSE
AI Smart Managed 10G/5G/2.5G/1G/100M RJ45 tot 10G SFP+ PoE Fiber Media Converter Technische indexen
|
AI Smart Managed 10G/5G/2.5G/1G/100MRJ45tot 10G SFP+ PoE Fiber Media Converter
|
|
Toegangsmodus
|
10G/5G/2.5G/1G/100MRJ45tot 10G SFP+ PSE IEEE802.3af/at/bt 95W
|
|
Ethernet
|
|
Normen:
|
IEEE 802.3u 100BASE-TX Ethernet-standaard voldoet
|
|
IEEE 802.3ab 1000BASE-T Ethernet-standaard voldoet
|
|
IEEE 802.3bz 2.5G/5GBASE-T Ethernet-standaard voldoet
|
|
IEEE 802.3an 10GBASE-T Ethernet-standaard conform
|
|
IEEE 802.3ae 10Gbps Ethernet-standaard voldoet
|
|
Ondersteunt automatische onderhandelingen en 100Mbps half/full duplex en 1/2.5/5/10Gbps full duplex modus
|
|
Vermijdt pakketverlies met backpressure (half-duplex) en IEEE 802.3x pauze frame flow control (full-duplex)
|
|
Type verwerking
|
Verzamel- en doorsturen
|
|
Voortstuwingsfilterpercentage
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
3,720,000pps (2500Mbps)
|
|
7,440,000pps (5GMbps)
|
|
14,880,000pps (10GMbps)
|
|
Stoffen
|
20 Gbps
|
|
Maximale pakketlengte
|
16K Bytes
|
|
Adrestabel
|
9K-invoeringen, automatisch bronadres leren en ouder worden
|
|
Intelligente AI-beheerde functies
|
|
Status van de dienstraad
|
Temperatuur
|
|
|
Spanning
|
|
Stroom
|
|
RJ45-poortstatus
|
Linkstatus
|
|
|
Rattene
|
|
Status van de LFP
|
|
PSE-toevoerspanning
|
|
Vermogenverbruik PSE
|
|
Power Pin toewijzing
|
|
SFP-poortstatus
|
Linkstatus
|
|
|
PN/SN
|
|
TX Power
|
|
RX Power
|
|
Alle DDM-informatie
|
|
DIP-schakelaar
|
Deep1
|
LFP
|
|
|
Dip2
|
5G
|
|
Dip3
|
2.5G
|
|
Dip4
|
1.25G
|
|
Alarm voor glasvezelpoorten
|
Ondersteuning
|
|
|
Geplande reset
|
Ondersteuning
|
|
|
PoE-kracht gepland
|
Ondersteuning
|
|
|
Interfacepoort
|
|
Ethernet-poort
|
10G/5G/2.5G/1G/100M/10M BASE-T Ethernet RJ45-interface Auto-onderhandeling, automatische MDI/MDI-X
|
|
Kabel: Kat 3/4/5/6/7 UTP-kabel
|
|
SFP-poort
|
1 x 1000M/2.5G/5G/10G SFP/SFP+
|
|
Kabel:
Multi-modus: 50/125um of 62,5/125um glasvezel kabel, dInstantie: 550m/2km;
Alleenstaande Modus: 9/125um glasvezel kabel, dInstantie: 20/40/80/100/120/160/200km
|
|
PoE (Power over Ethernet)
|
|
Standaard
|
IEEE 802.3af/at/bt PoE++ PSE:15.4W, bij:30 W, bttYpe3:60 W, bttype4:95 W
|
|
PoE-energie-uitgang
|
95W Max.
|
|
Power Pin toewijzing
|
Eindspanning + Middenspanning:1/2(+), 4/5(+), 3/6(-), 7/8(-)
|
|
PoE-begroting
|
Tot 95W PoE-begroting (44-58V) DC)
|
|
PoE-stroomvoorziening
|
802.3bt, End-span + Mid-span (contacteer de klantenservice)
|
|
PoE-modus
|
90W IEEE802.3bt compatibel met modus A, modus B.
30W IEEE802.3at compatibel met modus B, indien nodig modus A, neem dan contact op met de klantenservice)
|
|
Elektrische en mechanische apparatuur
|
|
Invoervermogen
|
44 tot 58 V DC, 5.5 x2.1 mmStroomstop
|
|
|
Externe AC-DC-adapter
|
|
Energieverbruik
|
3W max.
|
|
Afmetingen (W x D x H)
|
93 x 71 x 29 mm
|
|
Gewicht
|
100 g
|
|
Hoesjes
|
Aluminium behuizing
|
|
Montageopties
|
bureaublad of gemonteerd op een standaard 14-slots rek
|
|
LED-indicatoren
|
|
SYS
|
Blink ((groen): hardlopen
|
|
Blink ((oranje): USB-gegevensoverdracht
|
|
P1 10G
|
Aan: Link up 10G
|
|
Af: Geen verbinding of verbinding 10M/100M/1000M/2.5G/5G
|
|
P1 L/A
|
Solid On: Ethernet-poortverbinding tot stand gebracht
|
|
Blinken: gegevensoverdracht
|
|
Af: Ethernet-poort geen verbinding
|
|
F1 L/A
|
Solid On: SFP-poortverbinding tot stand gebracht
|
|
Blinken: gegevensoverdracht
|
|
Af: SFP-poort zonder aansluiting
|
|
F1 ALM
|
Rood LED Solid On: ontvangen optisch vermogen onder de drempel
|
|
Oranje LED Solid On: ontvangen optische vermogen bij de drempel
|
|
Uit: ontvangt optisch vermogen normaal
|
|
POE
|
Groene LED Slow Blink: Verbonden PD
|
|
Rood LED Solid Aan: Abnormaal
|
|
Af: PD is niet aangesloten
|
|
Milieu
|
|
Werktemperatuur
|
-20°C tot 70°C (-20°F tot 162°F)
|
|
Bergingstemperatuur
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve luchtvochtigheid
|
5% tot 95% niet-condenserend
|
|
MTBF
|
> 200 000 uur
|
|
Reglementaire goedkeuringen
|
|
ISO9001, CE, FCC Deel 15 Klasse A, RoHS
|
AI Smart Managed 10G/5G/2.5G/1G/100M RJ45 naar 10G SFP+ PoE Fiber Media Converter Application
AI Smart Managed 10G/5G/2.5G/1G/100M RJ45 tot 10G SFP+ PoE Fiber Media Converter Ordering Information
|
Model
|
Beschrijving
|
|
LNK-AI10GMP30-SFP
|
1 x 1000M/2.5G/5G/10GBasis-X SFP/SFP+ naar1 x10/100M/1000M/2.5G/5G/10GBASE-T AI Smart Managed PoE+ Fiber Media Converter, IEEE802.3at30 W, Inclusief AC-DC-stroomadapter
|
|
LNK-AI10GMP60-SFP
|
1 x 1000M/2.5G/5G/10GBasis-X SFP/SFP+ naar1 x10/100M/1000M/2.5G/5G/10GBASE-T AI Smart Managed PoE++ Fiber Media Converter, IEEE802.3bt60 W, Inclusief AC-DC-stroomadapter
|
|
LNK-AI10GMP90-SFP
|
1 x 1000M/2.5G/5G/10GBasis-X SFP/SFP+ naar1 x10/100M/1000M/2.5G/5G/10GBASE-T AI Smart Managed PoE++ Fiber Media Converter, IEEE802.3bt95 W, Inclusief AC-DC-stroomadapter
|
|
SFP-opties
|
Selecteer uw SFP op onze SFP Options Page.
|
|
De SFP-module moet apart worden aangeschaft.
|
