Industrial PoE++ Ethernet Switch
, Smart Managed PoE++ Switch
, Mini Industrial PoE Switch
3-poort 10/100/1000Base-T IEEE802.3bt PoE++ 60W naar 1-poort 100/1000BASE-X
Mini Industrial AI Smart Managed PoE++ Ethernet Switch met spanningsverhoger
Mini Industrial AI Smart Managed PoE++ Ethernet Switch Overzicht

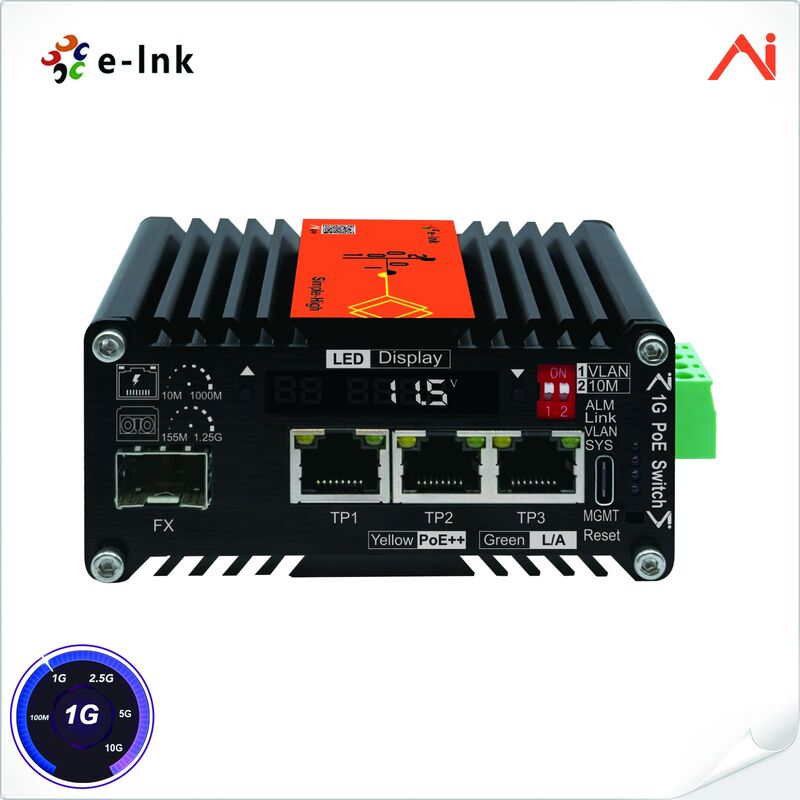

De LNK-AIMC103GMP60 is een compacte AI smart managed industriële PoE++ switch, onafhankelijk ontwikkeld door E-link.×10/100/1000Base-T RJ45 PoE++-poorten + 1×100/1000BASE-X SFP-vezelpoort, geïntegreerd met een ingebouwd spanningsverhogingskring, speciaal geoptimaliseerd voor zonne-energietoepassingen.
Dit innovatieve apparaat, het eerste ter wereld, combineert de dubbele voordelen van beheerde en onbeheerde schakelaars.PC-webbeheerinterface en LED-scherm zonder aanvullende testinstrumenten.
Gegevensdekking:Spanning,stroom, temperatuur, Ethernet-poortstatus, SFP-poortwerkstatus, PoE-status, evenals gedetailleerde SFP-DDM-parameters zoals optische kracht, golflengte, transmissieafstand, verbindingssnelheid en module temperatuur.
We hebben dit product vernieuwd op basis van standaard schakelaars:
Defunctie van het apparaat: Fiber Port Alarm, geplande systeemreset, PoE geplande herstart, VLAN-isolatie, 10M 250m transmissieondersteuning. De redundante-modus ondersteunt automatische herstelfunctie.Als de bestemmingsport van een pakket is verbonden, wordt het pakket doorgestuurd naar de andere poort van het back-uppaar
Voldoet aan IP40, aluminium behuizing, werkt stabiel onder harde industriële temperaturen van -40°Ctot 75°C.
Uitgerust met dubbele redundante voedingsbronnen, zorgt het ervoor dat Ethernet 24X7 stabiel werkt.
Toepassingsscenario's:
Intelligente productie en automatisering: gegevensoverdracht en interconnectie tussen meerdere apparaten
Energie en nieuwe energie: bewakingscommunicatie en clusternetwerken.
Rail Transit & Tunnel Engineering: videobewaking en signaaloverdracht in realtime.
Olie, gas en mijnbouw: stabiele communicatie
Smart City en nieuwe infrastructuur
Bovendien kan dit product worden gebruikt op gebieden als autonoom rijden, humanoïde robots, AI-computing, metallurgie, chemische techniek,buitenonderzoeksbasisstations en veldweerbewaking.
Mini Industrial AI Smart Managed PoE++ Ethernet Switch functies
►Zelfontwikkeld intelligent beheersysteem door E-link, ondersteunt Android mobiele APP en PC web UI
► LED-scherm met één klikrealtime data dashboard: systeemstroom, spanning, interne temperatuur, SFP zend/ontvang optisch vermogen, Ethernet & glasvezel poort link snelheden en meer
►Rich APP & web management mogelijkheden: intuïtief grafisch dashboard voor volledige toestel status; volledige SFP informatie & DDM diagnostische gegevens; aanpasbare optische vermogen alarm drempels;door de gebruiker gedefinieerde geplande poort/apparaatherstart
►Breed9°54VDCmet ingebouwde stroominvoerspanningsverhogingskring,
• 12V input → 60W PoE output
• 24V-invoer →120W PoE-uitgang
• 48V-invoer →180W PoE-uitgang
►Voldoen aanIEEE 802.3af/at/bt PoE++PSE standaard, aanpasbare versies voor Starlink Gen 2 / Gen 3 compatibiliteit
►1 X100/1000BASE-X SFP glasvezel-uplink-poort
►VLAN-isolatie met één kliken10M 250m transmissie
►6KV. Bescherming tegen bliksemstoten in alle havens
►Grote werktemperatuur: -40 °C ~ +75 °C (-40 °F ~ 167 °F)
Mini Industrial AI Smart Managed PoE++ Ethernet Switch Technische indexen
|
Industriële AI Smart Managed PoE++ Schakelaar met spanningsverhoger voor Solar Syste
|
|
Toegangsmodus
|
1x100/1000BASE-X SFP tot3x10/100/1000BASE-T RJ45 PSEIEEE802.3af/at/bt
|
|
Ethernet
|
|
Normen
|
Standaardconformiteit IEEE 802.3 Ethernet
|
|
IEEE 802.3u Fast Ethernet
|
|
IEEE 802.3ab Gigabit Ethernet
|
|
IEEE 802.3x Full-Duplex Flow Control
|
|
IEEE 802.3az Energiezuinig Ethernet (EEE)
|
|
Type verwerking
|
Verzamel- en doorsturen
|
|
Voortstuwingsfilterpercentage
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Packet Buffer geheugen
|
1 Mbit
|
|
Maximale pakketlengte
|
9K Bytes
|
|
Schakelcapaciteit
|
10 Gbps/niet-blokkeren
|
|
PC (ondersteunt MacOS, Windows)
|
|
MacOS Browser:
|
Microsoft Edge 89+ (uitreikingsdatum: 2021-03-04 of latere versie)
Google Chrome 89+ (afleveringsdatum: 2021-03-02 of latere versie)
Opera 75+ (afleveringsdatum: 2021-03-24 of latere versie)
|
|
Windows Browser:
|
Microsoft Edge 89+ (uitreikingsdatum: 2021-03-04 of latere versie)
Google Chrome 89+ (afleveringsdatum: 2021-03-02 of latere versie)
Opera 75+ (afleveringsdatum: 2021-03-24 of latere versie)
|
|
Mobiele app (Support Android,Niet ondersteund iOS)
|
|
Mobile Phone APP ((Android)
|
Ondersteunt alle Android mobiele telefoon en Android tablet
|
|
Mobiele iPhone APP ((iOS)
|
iPhone of iPad niet ondersteund
|
|
Intelligente AI-beheerde functies
|
|
Status van de dienstraad
|
Temperatuur
|
|
|
Spanning
|
|
Stroom
|
|
RJ45-poortstatus
|
Linkstatus
|
|
|
Het percentage
|
|
VLAN
|
|
PSE-toevoerspanning
|
|
Vermogenverbruik PSE
|
|
Power Pin toewijzing
|
|
SFP-poortstatus
|
Linkstatus
|
|
|
PN/SN
|
|
TX Power
|
|
RX Power
|
|
Alle DDM-informatie
|
|
DIP-schakelaar
|
DIP1
|
VLAN
|
|
|
DIP2
|
10M
|
|
Alarm voor glasvezelpoorten
|
Ondersteuning
|
|
|
Geplande reset
|
Ondersteuning
|
|
|
PoE-kracht gepland
|
Ondersteuning
|
|
|
InterfacePge-
|
|
Ethernet-poort
|
3-Poort 10/100/1000BASE-T Ethernet RJ45 interface Auto-onderhandeling, auto MDI/MDI-X
|
|
3-Port 10/100/1000BASE-T Ondersteuning IEEE802.3af/at/bt
|
|
kabel: categorie 5e of hoger;
Afstand: ≤ 100 meter bij 1000M gegevenssnelheid,≤ 250 meter bij gegevenssnelheid van 10M
|
|
SFP-poort
|
1-haven100/1000BASE-X SFP (Achterwaarts compatibel met 100BASE-X en 1000BASE-X en transceivers) (automatische detectie)
|
|
Kabel:
Multi-mode: 50/125um of 62,5/125um glasvezelkabel, afstand: 550m/2km;
Single Mode: 9/125um glasvezelkabel, afstand: 20/40/80/100/120/160/200km
|
|
PoE (Power over Ethernet)
|
|
Standaard
|
IEEE 802.3af/at/bt PoE++ PSE (af: 15,4W, bij: 30W, bt type3: 60W, bt type4: 95W)
|
|
PoE-energie-uitgang
|
90 Watts max.
|
|
Power Pin toewijzing
|
Eindspanning + Middenspanning: 1/2(+), 3/6(-);4/5(+),7/8(-)
|
|
PoE-begroting
|
Tot en met 60-watts PoE-budget (9-54VDC)
|
|
PoE-stroomvoorziening
|
IEEE 802.3af/at/bt (Als u een passieve PoE nodig heeft, neem dan contact op met de klantenservice)
|
|
PoE-modus
|
Compatibel metModus A en B.
|
|
Spanningsverhoger
|
DC 9-12V-invoer
|
PoE 48V-uitgang, maximaal 60 W
|
DC 19-24V-invoer
|
PoE 48V-uitgang, max 120W
|
|
DC-invoer 24-36V
|
PoE 48V-uitgang, max 120W
|
DC-invoer 48-54V
|
PoE 48V-uitgang, maximaal 180 W
|
|
Elektrische en mechanische apparatuur
|
|
Invoervermogen
|
9~54V gelijkstroom, 4-pins eindblok
|
|
Energieverbruik
|
5 W Max. (wanneer PoE niet wordt gebruikt)
|
|
Afmetingen (W x D x H)
|
98 x 67 x 46 mm
|
|
Gewicht
|
300 g
|
|
Hoesjes
|
Aluminium behuizing
|
|
Montageopties
|
DIN-Rail
|
|
LED-indicatoren
|
|
SYS
|
Groene LED knipperend: normaal functioneren
|
|
VLAN
|
Groen Solid On:VLAN Op
|
|
Groen vaste stofAf:VLAN Af!
|
|
Link
|
Groene LED Solid On: SFP-poortverbinding tot stand gebracht
|
|
Groene LED knipperend: gegevensoverdracht
|
|
Groene LED uitgeschakeld: SFP-poort zonder aansluiting
|
|
ALM
|
Rood LED Solid On: ontvangen optisch vermogen onder de drempel
|
|
Rode LED uitgeschakeld: ontvangt optisch vermogen normaal
|
|
TP1-3 L.A.
|
Groene LED Solid Aan: Ethernet-poortverbinding
|
|
Groene LED Slow Blink: Ethernet-poortverbindingssnelheid is 10M/100M/1000M
|
|
Groene LED uitgeschakeld: Ethernet-poort zonder verbinding
|
|
TP1-3 PoE
|
Gele LED Solid On: verbonden PD
|
|
Gele LED uitgeschakeld: PD niet aangesloten
|
|
Milieu
|
|
Werktemperatuur
|
-40°C tot 75°C (-40°F tot 167°F)
|
|
Bergingstemperatuur
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve luchtvochtigheid
|
5% tot 95% niet-condenserend
|
|
MTBF
|
> 200 000 uur
|
|
Reglementaire goedkeuringen
|
|
ISO9001, CE, FCC Deel 15 Klasse A, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (opleving)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Mini Industrial AI Smart Managed PoE++ Ethernet Switch-toepassing
|
PoE-normen Parameters
|
|
PoE-normen
|
|
Invoer ((V)
|
Stroom ((A)
|
Output ((V)
|
Vermogen ((W)
|
PoE Pin
|
Modus
|
|
IEEE802.3af/at/bt
|
af/at/bt
|
9-12
|
5
|
48 V
|
60
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
Mode A&B
|
|
|
af/at/bt
|
19 tot 24
|
5
|
48 V
|
120
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
Mode A&B
|
|
|
af/at/bt
|
48-54
|
5
|
48 V
|
180
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
Mode A&B
|
|
|
|
|
|
|
|
|
|
|
Starlink PoE
|
Gen2
|
48 tot 56
|
2.67
|
56
|
150
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
|
|
|
Gen3
|
48 tot 56
|
3.57
|
56
|
200
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
|
Mini Industrial AI Smart Managed PoE++ Ethernet Switch Ordering Information (Informatie voor het bestellen van de schakelaar)
|
Model
|
Beschrijving
|
|
LNK-AIMC103GMP60-SFP
|
Industriële AI Smart Managed 1-Port100/1000Base-X SFP naar3- Haven. 10/100/1000BASE-T IEEE802.3b.t60W PoE++ Schakelaar,9 V tot 54 V gelijkstroom met spanningsverhoger.
|
|
SFP-opties
|
Selecteer uw SFP op onze SFP Options Page.
|
|
De SFP-module moet apart worden aangeschaft.
|
|
Montageopties
|
►De standaard DIN-Rail-beugel is inbegrepen.
|
|
Stroomopties
|
►240W/5A 48VDCStroomvoorziening.
|
|
De stroomvoorziening dient apart te worden aangeschaft.
|
