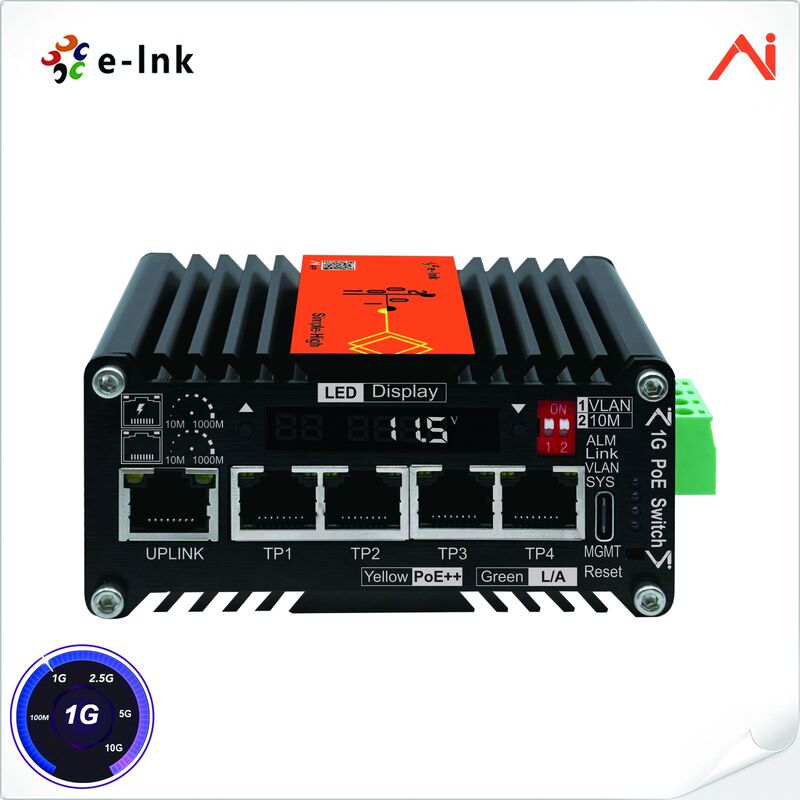

4-poort 10/100/1000Base-T IEEE802.3at PoE+ 30W naar 1-poort 10/100/1000Base-T Uplink Mini Industrial AI Smart Managed PoE+ Ethernet Switch met Spanningsverhogersysteem
Mini Industrial AI Smart Managed PoE+ Ethernet Switch Overzicht
LNK-AIMC005GMP is een compacte AI slimme beheerde industriële PoE-switch, onafhankelijk ontwikkeld door E-link.×802.3a.t30W PoE+ RJ45-poorten + 1×Gigabit uplink RJ45 poort, het ondersteunt ook zonne-spanning boosting functie.
Deze wereldwijd eerste innovatieve schakelaar combineert de dubbele voordelen van beheerde en onbeheerde schakelaars. Ingenieurs kunnen de status van het apparaat via meerdere methoden controleren: mobiele applicatie,PC'swebbeheerinterface en LEDAfbeeldingmet joutaanvullende testinstrumenten.
Gegevens dekking:Spanning,stroom, temperatuur, Ethernet-poortstatus,PoEstatus,
We hebben dit product vernieuwd op basis vanstandaardschakelaars:
Vervaardigingfunctie: Programmaire systeemreset, PoE Programmaire Herstarten. De redundante-modus ondersteunt de auto-recover functie. Als de bestemmingsport van een pakket is verbonden, wordt het pakket doorgestuurd naar de andere poort van het back-uppaar
Voldoet aan IP40, aluminium behuizing, werkt stabiel onder harde industriële temperaturen van -40°Ctot 75°C.
Uitgerust met twee redundante voedingsbronnen, zorgt het voor een stabiel Ethernet-werk 24X7.
Toepassingsscenario's:
Intelligente productie en automatisering: gegevensoverdracht en interconnectie tussen meerdere apparaten
Energie & Nieuwe Energie: Bewakingscommunicatie en clusternetwerken.
Rail Transit & Tunnel Engineering: Real-time videobewaking en signaaloverdracht.
Olie, gas en mijnbouw:Stabielcommunicatie
Smart City en nieuwe infrastructuur
Bovendien kan dit product worden gebruikt op gebieden als autonoom rijden, humanoïde robots, AI-computing, metallurgie, chemische techniek,buitenonderzoeksbasisstations en veldweerbewaking.
Mini Industrial AI Smart Managed PoE+ Ethernet Switch functies
¢ Zelf ontwikkeld intelligent beheer systeem door E-link, ondersteunt mobiele APP en PC Web UI
► LED-scherm met één klikreal-time data dashboard: systeemstroom, spanning, interne temperatuur; Ethernet-poortverbindingssnelheden en meer
►Intuïtieve grafische interface onder APP/Web voor volledige apparaatstatusvisualisatie
►Een lichtgewicht, vereenvoudigde gebruikersinterface vervangt gecompliceerde traditionele beheerpagina's, waardoor zelfs niet-professionele gebruikers gemakkelijk op locatie kunnen debuggeren en onderhouden
►Breed DC-invoerbereik9V 54V, ingebouwdSpanningsverhogingmodule
►Voldoen aanIEEE 802.3af/at, totale PoE+ PSE-begroting tot30W
►Aanpasbare versies beschikbaar voor Starlink Gen 2 / Gen 3 compatibiliteit
►Flexibel PoE-uitgangsvermogen dat overeenkomt met verschillende invoerspanningen:
• 12V input → 60W PoE output
• Input 24V → PoE-uitgang 120W
• 48V-invoer →120W PoE-uitgang
►Bescherming tegen bliksemschieten van 6 kV in alle havens
►Grote werktemperatuur: -40 °C ~ +75 °C (-40 °F ~ 167 °F)
Mini Industrial AI Smart Managed PoE+ Ethernet Switch Technische indexen
|
Industrial AI Smart Managed PoE+ Switch met spanningsverhoger voor zonnestelsel
|
|
Toegangsmodus
|
5-poort 10/100/1000BASE-T RJ45, 1-4 Poortondersteuning PSEIEEE802.3af/at 30W
|
|
Ethernet
|
|
Normen:
|
Standaardconformiteit IEEE 802.3 Ethernet
|
|
|
IEEE 802.3u Fast Ethernet
|
|
|
IEEE 802.3ab Gigabit Ethernet
|
|
|
IEEE 802.3x Full-Duplex Flow Control
|
|
|
IEEE 802.3az Energiezuinig Ethernet (EEE)
|
|
Type verwerking
|
Verzamel- en doorsturen
|
|
Voortstuwingsfilterpercentage
|
14,880pps (10Mbps)
|
|
|
148,800pps (100Mbps)
|
|
|
1,488,000pps (1000Mbps)
|
|
Packet Buffer geheugen
|
1 Mbit
|
|
Maximale pakketlengte
|
9K Bytes
|
|
Schakelcapaciteit
|
20 Gbps/niet-blokkeren
|
|
PC (ondersteunt MacOS, Windows)
|
|
MacOS Browser:
|
Microsoft Edge 89+ (uitreikingsdatum: 2021-03-04 of latere versie)
Google Chrome 89+ (afleveringsdatum: 2021-03-02 of latere versie)
Opera 75+ (afleveringsdatum: 2021-03-24 of latere versie)
|
|
Windows Browser:
|
Microsoft Edge 89+ (uitreikingsdatum: 2021-03-04 of latere versie)
Google Chrome 89+ (afleveringsdatum: 2021-03-02 of latere versie)
Opera 75+ (afleveringsdatum: 2021-03-24 of latere versie)
|
|
Mobiele app (Support Android,Niet ondersteund iOS)
|
|
Mobile Phone APP ((Android)
|
Ondersteunt alle Android mobiele telefoon en Android tablet
|
|
Mobiele iPhone APP ((iOS)
|
iPhone of iPad niet ondersteund
|
|
Intelligente AI-beheerde functies
|
|
Status van de dienstraad
|
Temperatuur
|
|
|
|
Spanning
|
|
|
|
Stroom
|
|
|
Systemstatus LED
|
Systemen
|
|
|
|
Kracht
|
|
|
|
VLAN
|
|
|
|
10M
|
|
|
RJ45-poortstatus
|
Linkstatus
|
|
|
|
Huidig tarief
|
|
|
|
PSEStatus
|
|
|
|
PSE-actieve paren
|
|
|
|
PSE-toevoerspanning
|
|
|
|
Vermogenverbruik PSE
|
|
|
|
Power Pin toewijzing
|
|
|
|
Paar A-staat
|
|
|
|
Par B-staat
|
|
|
DIP-schakelaar
|
DIP1
|
VLAN
|
|
|
|
DIP2
|
10M
|
|
|
Herstart PoE
|
Ondersteuning
|
|
|
Geplande reset
|
Ondersteuning
|
|
|
Port PoE Schedule Restart
|
Ondersteuning
|
|
|
Interfacepoort
|
|
Ethernet-poort
|
5-poort 10/100/1000BASE-T Ethernet RJ45-interface Automatische onderhandeling, automatische MDI/MDI-X
|
|
|
1-4 poort 10/100/1000BASE-T Ondersteuning IEEE802.3af/at 30W
|
|
|
1- poort 10/100/1000BASE-T Uplink
|
|
|
kabel: categorie 5e of hoger;
Afstand: ≤ 100 meters bij 1000M gegevenssnelheid,≤ 250 meters bij 10M gegevenssnelheid
|
|
PoE (Power over Ethernet)
|
|
Standaard
|
IEEE 802.3af/at PoE+ PSE (af:15.4W, op 30W)
|
|
PoE-energie-uitgang
|
30 Watts max.
|
|
Power Pin toewijzing
|
Eindspanning + Middenspanning: 1/2(+), 3/6(-);4/5(+),7/8(-)
|
|
PoE-begroting
|
Tot30-watts PoE-budget (9-54VDC)
|
|
PoE-stroomvoorziening
|
802.3af/at, Eindspanning + Middenspanning(Als u een passieve PoE nodig heeft, neem dan contact op met de klantenservice)
|
|
PoE-modus
|
Compatibel metModus A en B(Modus A en B kunnen worden ingeschakeld via
Beheerinterface)
|
|
Spanningsverhoger
|
DC 9-12V-invoer
|
PoE 48V-uitgang, max.60W
|
DC 19-24V-invoer
|
PoE 48V-uitgang, max.120W
|
|
|
DC-invoer 24-36V
|
PoE 48V-uitgang, max.120W
|
DC-invoer 48-54V
|
PoE 48V-uitgang, max.120W
|
|
Elektrische en mechanische apparatuur
|
|
Invoervermogen
|
9~54V gelijkstroom, 4-pin-terminalblok
|
|
Energieverbruik
|
5 W Max. (wanneer PoE niet wordt gebruikt)
|
|
Afmetingen (W x D x H)
|
98 x 67 x 46 mm
|
|
Gewicht
|
320 g
|
|
Hoesjes
|
Aluminium behuizing
|
|
Montageopties
|
DIN-Rail
|
|
LED-indicatoren
|
|
SYS
|
Groene LED knipperend: normaal functioneren
|
|
VLAN
|
Groen solide aan: VLAN aan
|
|
|
Groene LED uitgeschakeld:
|
|
10M
|
Groene LED Solid On: Ethernet-poortverbindingssnelheid is 10M
|
|
|
Groene LED uitgeschakeld: Ethernet-poortverbindingssnelheid 10M/100M/1000M
|
|
NC
|
NC
|
|
Uplink
|
Groene LED Solid On: Ethernet-poortverbinding
|
|
|
Groene LED Slow Blink: Ethernet-poortverbindingssnelheid is 10M/100M/1000M
|
|
|
Groene LED uitgeschakeld: Ethernet-poort zonder verbinding
|
|
TP1- 4 L.A.
|
Groene LED Solid On: Ethernet-poortverbinding
|
|
|
Groene LED Slow Blink: Ethernet-poortverbindingssnelheid is 10M/100M/1000M
|
|
|
Groene LED uitgeschakeld: Ethernet-poort zonder verbinding
|
|
TP1-4PoE
|
Gele LED Solid On: Verbonden PD
|
|
|
Gele LED uitgeschakeld: PD niet aangesloten
|
|
Milieu
|
|
Werktemperatuur
|
-40°C tot 75°C (-40°F tot 167°F)
|
|
Bergingstemperatuur
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve luchtvochtigheid
|
5% tot 95% niet-condenserend
|
|
MTBF
|
> 200 000 uur
|
|
Reglementaire goedkeuringen
|
|
ISO9001, CE, FCC Deel 15 Klasse A, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (opleving)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Mini Industrial AI Smart Managed PoE+ Ethernet Switch-toepassing
|
PoE-normen Parameters
|
|
PoE-normen
|
|
Invoer ((V)
|
Stroom ((A)
|
Output ((V)
|
Vermogen ((W)
|
PoE Pin
|
Modus
|
|
IEEE802.3af/at
|
af/at
|
9-12
|
5
|
48 V
|
60
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
Mode A&B
|
|
|
af/at
|
19 tot 24
|
5
|
48 V
|
120
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
Mode A&B
|
|
|
af/at
|
48-54
|
5
|
48 V
|
120
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
Mode A&B
|
|
|
|
|
|
|
|
|
|
|
Starlink PoE
|
Gen2
|
48 tot 56
|
2.67
|
56
|
150
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
|
|
|
Gen3
|
48 tot 56
|
3.57
|
56
|
200
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
|
Mini Industrial AI Smart Managed PoE+ Ethernet Switch Ordering Information
|
Model
|
Beschrijving
|
|
LNK-AIMC005GMP
|
Industriële AI Smart Managed1-poort 10/100/1000BASE-T Uplink naar 4-poort 10/100/1000BASE-T IEEE802.3af/at30W PoE+-schakelaar,9V tot en met 54V Gelijkstroomtoevoer, met Spanningsverhoger.
|
|
Montageopties
|
►De standaard DIN-Rail-beugel is inbegrepen.
|
|
Stroomopties
|
►120 W/2.5Een 48VDC voedingsvoorziening.
|
|
|
De stroomvoorziening dient apart te worden aangeschaft.
|
