Industrial PoE++ Ethernet Switch
, Smart beheerde POE schakelaar
, Mini Industrial PoE Switch met spanningsverhoger
3-poort 10/100/1000Base-T IEEE802.3bt PoE++ 90W naar 1-poort 100/1000BASE-X

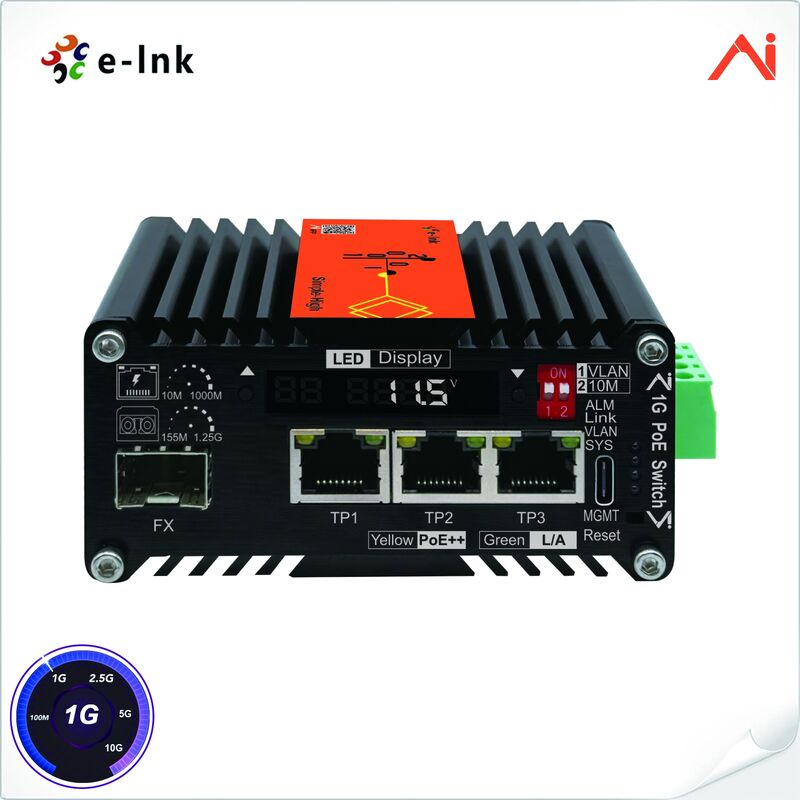

Mini Industrial AI Smart Managed PoE++ Ethernet Switch met spanningsverhoger
Mini Industriële AI Smart Managed PoE++ Ethernet Switch Overzicht
De LNK-AIMC103GMP90 is een compacte, door E-link onafhankelijk ontwikkelde, AI smart managed industriële PoE++ switch. Elke unit is uitgerust met 3×10/100/1000Base-T RJ45 PoE++ poorten + 1×100/1000BASE-X SFP glasvezelpoort, geïntegreerd met een ingebouwde spanningsversterkingscircuit speciaal geoptimaliseerd voor zonne-energie toepassingen.
Dit wereldwijd innovatieve apparaat combineert de dubbele voordelen van managed en unmanaged switches. Ingenieurs kunnen de status van het apparaat monitoren via meerdere methoden: mobiele APP, PC web management interface en LED Display zonder extra testtools.
Gegevens omvatten:spanning,stroom, temperatuur, Ethernet poortstatus, SFP poort werkstatus, PoE status, evenals gedetailleerde SFP DDM parameters zoals optisch vermogen, golflengte, transmissieafstand, link rate en module temperatuur.
We hebben dit product geïnnoveerd op basis van standaard switches:
Apparaatfunctie: Glasvezelpoort Alarm, Geplande Systeem Reset, PoE Geplande Herstart, VLAN Isolatie, 10M 250m Transmissie Ondersteuning. De redundante modus ondersteunt automatische herstelfunctie. Als de bestemmingspoort van een pakket link-down is, stuurt het het pakket door naar de andere poort van het back-uppaar
Voldoet aan IP40, aluminium behuizing, werkt stabiel onder zware industriële temperaturen van -40℃ tot 75℃.
Uitgerust met dubbele redundante voedingen, houdt het Ethernet 24x7 stabiel draaiend.
Toepassingsscenario's:
Intelligente Productie & Automatisering: gegevensoverdracht en multi-apparaat interconnectie
Energie & Nieuwe Energie: Surveillance communicatie en cluster netwerken.
Spoorvervoer & Tunnelbouw: Real-time videobewaking en signaaloverdracht.
Olie-, Gas- & Mijnbouwlocaties: Stabiele communicatie
Smart City & Nieuwe Infrastructuur Implementatie
Daarnaast kan dit product worden gebruikt op gebieden zoals autonoom rijden, humanoïde robots, AI-computing, metallurgie, chemische technologie, buitenonderzoeksbasisstations en veldweermonitoring.
Mini Industriële AI Smart Managed PoE++ Ethernet Switch Kenmerken
► Zelfontwikkeld intelligent beheersysteem door E-link, ondersteunt Android mobiele APP en PC web UI
► Eén-klik LED-scherm weergave real-time gegevensdashboard: systeemstroom, spanning, interne temperatuur, SFP zend-/ontvangst optisch vermogen, Ethernet & glasvezelpoort link snelheden en meer
► Rijke APP & web management mogelijkheden: intuïtief grafisch dashboard voor volledige apparaatstatus; volledige SFP informatie & DDM diagnostische gegevens; aanpasbare optische vermogen alarmdrempels; door de gebruiker gedefinieerde geplande poort/apparaat herstart
► Brede 9–54VDC voedingsingang met ingebouwde spanningsversterkingscircuit,
• 12V ingang → 60W PoE uitgang
• 24V ingang → Modus A&B0W PoE uitgang
• 48V ingang → Starlink PoEW PoE uitgang
► Voldoet aan IEEE 802.3af/at/bt PoE++ PSE standaard, aanpasbare versies voor Starlink Gen 2 / Gen 3 compatibiliteit
1 X Kabel: glasvezel uplink poort
Eén-klik VLAN isolatie en 10M 250m transmissie
► 6KV bliksem overspanningsbeveiliging op alle poorten
► Breed bedrijfstemperatuurbereik: -40°C ~ +75°C (-40°F ~ 167°F)
Mini Industriële AI Smart Managed PoE++ Ethernet Switch Technische Indexen
|
Industriële AI Smart Managed PoE+SFP Opties Switch met Spanningsversterker voor Zonne-systeem
|
|
Toegangsmodus
|
1x100/1000BASE-X SFP naar 3x10/100/1000BASE-T RJ45 PSE 9-12
|
|
Ethernet
|
|
Standaarden
|
Standaarden conformiteit IEEE 802.3 Ethernet
|
|
IEEE 802.3u Fast Ethernet
|
|
IEEE 802.3ab Gigabit Ethernet
|
|
IEEE 802.3x Full-Duplex Flow Control
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
Verwerkingstype
|
Store-and-Forward
|
|
Forward Filter Rate
|
14.880 pps (10 Mbps)
|
|
148.800 pps (100 Mbps)
|
|
1.488.000 pps (1000 Mbps)
|
|
Pakketbuffergeheugen
|
1 Mbit
|
|
Maximale pakketlengte
|
9K Bytes
|
|
Schakelcapaciteit
|
10 Gbps/niet-blokkerend
|
|
PC (Ondersteunt MacOS, Windows)
|
|
MacOS Browser:
|
Microsoft Edge 89+ (Releasedatum: 2021-03-04 of latere versie)
Google Chrome 89+ (Releasedatum: 2021-03-02 of latere versie)
Opera 75+ (Releasedatum: 2021-03-24 of latere versie)
|
|
Windows Browser:
|
Microsoft Edge 89+ (Releasedatum: 2021-03-04 of latere versie)
Google Chrome 89+ (Releasedatum: 2021-03-02 of latere versie)
Opera 75+ (Releasedatum: 2021-03-24 of latere versie)
|
|
Mobiele App (Ondersteunt Android, Ondersteunt geen iOS)
|
|
Mobiele Telefoon APP (Android)
|
Ondersteunt alle Android Mobiele Telefoons en Android Tablets
|
|
Mobiele iPhone APP (iOS)
|
Ondersteunt geen iPhone of iPad
|
|
AI Smart Managed Functies
|
|
Status Service Board
|
Temperatuur
|
|
|
Spanning
|
|
Stroom
|
|
RJ45 Poort Status
|
Link Status
|
|
|
Snelheid
|
|
Link
|
|
PSE Voedingsspanning
|
|
PSE Stroomverbruik
|
|
1/2(+), 3/6(-)
|
|
SFP Poort Status
|
Link Status
|
|
|
PN/SN
|
|
TX Vermogen
|
|
RX Vermogen
|
|
Alle DDM Informatie
|
|
DIP Schakelaar
|
DIP1
|
Link
|
|
|
DIP2
|
10M
|
|
Glasvezelpoort Alarm
|
Ondersteuning
|
|
|
Geplande Reset
|
Ondersteuning
|
|
|
PoE Voeding Gepland
|
Ondersteuning
|
|
|
Interface Kabel: Cat 5e of hoger; Ethernet Poort
|
|
3
|
-3
|
|
-bt Kabel: Cat 5e of hoger; Afstand: ≤100 meter bij 1000M datasnelheid,
|
|
≤250 meter bij 10M datasnelheid
SFP Poort1-Poort
|
|
100/1000BASE-X SFP
|
(Achterwaarts compatibel met 100BASE-X en 1000BASE-X en transceivers) (automatische detectie)Kabel: Multi-Mode: 50/125um of 62.5/125um glasvezelkabel, afstand: 550m/2km;
|
|
Single Mode: 9/125um glasvezelkabel, afstand: 20/40/80/100/120/160/200km
PoE (Power over Ethernet)
Standaard
|
|
IEEE 802.3af/at/bt PoE++ PSE (af: 15.4W, at: 30W, bt type3: 60W, bt type4: 95W
|
|
)
|
PoE Vermogensuitgang90
|
|
watt max.
|
, End-span + Mid-span:
|
|
1/2(+), 3/6(-)
|
; 4/5(+),7/8(-)PoE BudgetTot
|
|
90
|
-watt PoE budget (9-54VDC), IEEE 802.3af/at
|
|
/bt
|
(Neem contact op met de klantenservice voor passieve PoE)PoE Modus Compatibel met
|
|
Modus A en Modus B.
|
SpanningsversterkerDC 9-12V Ingang
|
|
PoE 48V Uitgang,
|
|
max 240WElektrisch en MechanischPoE 48V Uitgang,
|
|
max 240WElektrisch en MechanischPoE 48V Uitgang,
|
|
|
max 240WElektrisch en MechanischPoE 48V Uitgang,
|
|
max 240WElektrisch en MechanischIngangsvermogen
|
|
9~54V DC
|
|
, 4-pins klemmenblok
|
Stroomverbruik5W Max. (Wanneer PoE niet wordt gebruikt)
|
|
Afmetingen (B x D x H)
|
98 x 67 x 46 mm
|
|
Gewicht
|
300g
|
|
Behuizing
|
Aluminium Behuizing
|
|
Montagemogelijkheden
|
DIN-rail
|
|
►
|
SYS
|
|
Groene LED Knippert: Normaal in bedrijf
|
|
VLAN
|
Groen Vast Aan
|
|
Link
|
VLANAanLink Uit:
|
|
VLANUitLink Groene LED Vast Aan: SFP poort link tot stand gebracht
|
|
Groene LED Knippert: Gegevensoverdracht
|
Groene LED Uit: SFP poort geen link
|
|
ALM
|
|
Rode LED Vast Aan: Ontvangen optisch vermogen onder drempelwaarde
|
|
Rode LED Uit: Ontvangen optisch vermogen normaal
|
TP
|
|
1
|
|
-3PoEGele LED Vast Aan: Aangesloten PD Groene LED Langzaam Knippert: Ethernet poort link snelheid is 10M/100M/1000M
|
Groene LED Uit: Ethernet poort geen link
|
|
TP
|
|
1
|
|
-3PoEGele LED Vast Aan: Aangesloten PD Gele LED Uit: Niet aangesloten PD
|
Milieu
|
|
Bedrijfstemperatuur
|
|
-40°C tot 75°C (-40°F tot 167°F)
|
|
Opslagtemperatuur
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve Vochtigheid
|
5% tot 95% niet-condenserend
|
|
MTBF
|
> 200.000 uur
|
|
Regelgevende Goedkeuringen
|
ISO9001, CE, FCC Deel 15 Klasse A, RoHS
|
|
EMI:
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
EMS:
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Mini Industriële AI Smart Managed PoE++ Ethernet Switch Toepassing
PoE Standaard Parameters
|
PoE Standaarden
|
Ingang(V)
|
|
Stroom(A)
|
|
Uitgang(V)
|
Vermogen(W)
|
PoE Pin
|
Modus
|
IEEE802.3af/at/bt
|
af/at/bt
|
|
9-12
|
48V
|
48V
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
Modus A&B
|
Modus A&B
|
Beschrijving
|
48-56
|
|
|
48V
|
48V
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
Modus A&B
|
Modus A&Baf/at/bt
|
Beschrijving
|
48-56
|
|
|
48V
|
240
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
Modus A&B
|
Starlink PoE
|
Beschrijving
|
48-56
|
|
|
|
|
|
|
|
|
|
|
2.67
|
56
|
200
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
Mini Industriële AI Smart Managed PoE++ Ethernet Switch Bestelinformatie
|
48-56
|
Beschrijving
|
|
|
|
56
|
200
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
Mini Industriële AI Smart Managed PoE++ Ethernet Switch Bestelinformatie
|
Model
|
Beschrijving
|
|
LNK-AIMC103GMP90-SFP
|
Industriële AI Smart Managed 1-Poort
|
100/1000
|
|
Base-X SFP naar
|
3-Poort10/100/1000BASE-T IEEE802.3bt 90 W PoE++Switch, 9V tot 54V DC ingangsspanning, met Spanningsversterker.SFP Opties ► SFP optie. Selecteer uw SFP op onze SFP Opties Pagina.► SFP module moet apart worden aangeschaft.Montagemogelijkheden
|
|
►
|
Standaard DIN-rail beugel inbegrepen.
|
|
Voedingsopties
|
|
►
|
Voeding. Open draad voor klemmenblok
|
|
► Voeding moet apart worden aangeschaft.
|
|
|
|
