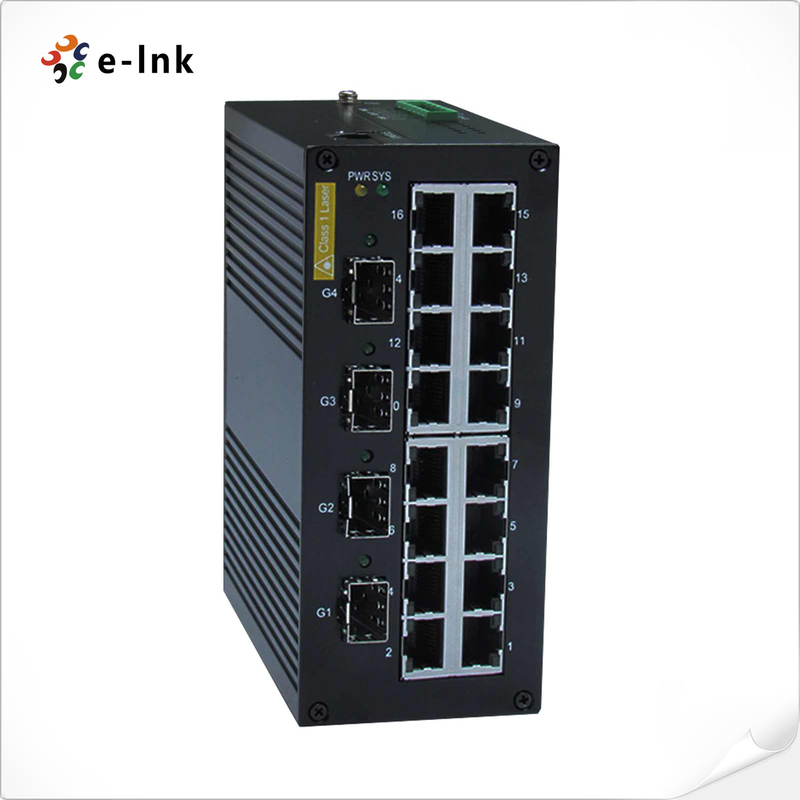

Beheerde industriële Ethernet-switch: 16 x 10/100BASETX + 4 x 1000BaseX SFP

Model

16x10/100BaseTX-poorten+4x1000BaseX (SFP-slots)

Voordelen

Command Line Interface (CLI) voor snelle configuratie van belangrijke beheerde functies

FMC-ringprotocol "Fi-ring" (hersteltijd < 20 ms) en RSTP/STP voor netwerkredundantie

IGMP-snooping voor het filteren van multicastverkeer

Portgebaseerd VLAN, IEEE 802.1Q VLAN en GVRP om netwerkplanning te vergemakkelijken

Ondersteuning van de spiegeling van de poort

Ondersteuning van toegangscontrolelijst (ACL)

Stormbeheersing voor elke combinatie van multicast, uitzending en DLF-verkeersbeheersing

Rich QoS-functies voor gegevensverkeerscontrole en -beheer

Port Trunk voor optimaal gebruik van de bandbreedte

SNMPv3, IEEE 802.1X, HTTPS en SSH om de netwerkbeveiliging te verbeteren

SNMPv1/v2c/v3 voor verschillende niveaus van netwerkbeheer

RMON voor efficiënte netwerkbewaking en proactieve capaciteit

Bandbreedtebeheer voorkomt onvoorspelbare netwerkstatus

Vergrendelingsfunctie voor het blokkeren van onbevoegde toegang op basis van MAC-adres

Automatisch alarm via e-mail, relais-uitgang

Werkt met NMS FiVision (industriële netwerkbeheerssoftware) voor verkeersbewaking en gemakkelijke netwerkstoringen

Specificaties

Normen

IEEE 802.3

IEEE 802.3u

IEEE 802.3z

IEEE 802.1D-2004 voor STP

IEEE 802.1w voor Rapid STP

IEEE 802.1Q voor VLAN-tagging

IEEE 802.1p voor dienstklasse

IEEE 802.1X voor authenticatie

IEEE 802.3ad voor Port Trunk met LACP

IEEE 802.3x voor stroomregeling

Protocolen

IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Client,

TFTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog

SSH, SNMP Inform, SNTP Server/Client

MIB

MIB-II, Ethernet-achtige MIB, P-BRIDGE MIB, Q-BRIDGE MIB,

Bridge MIB, RSTP MIB, RMON MIB Groep 1, 2, 3, 9

Stroomcontrole

IEEE 802.3x stroomregeling, tegendrukstroomregeling

Schakel eigenschappen

Prioriteitsrij: 4

Max. aantal beschikbare VLAN's: 256

VLAN-ID-bereik: VID 1 tot en met 4094

IGMP-groepen: 256

MAC-tafelgrootte: 8K

Pakketbuffergrootte: 2 Mbit

Interface

Fiberpoorten: 1000BaseX (SFP-slots), 100BaseFX

RJ45-poorten: 10/100BaseTX automatische onderhandeling

Consolepoort: RS-232 ((RJ45 connector)

Alarmcontact: 2 relaisuitgangen met een draagcapaciteit van 1A@24V

Energiebehoeften

Inlaatspanning: 24 VDC (18 tot 36 VDC), redundante dubbele ingangen

Invoerstroom:

In de eerste plaats moet de in punt 6.2.4.1 bedoelde band niet worden gebruikt.

OnAccess 746: <0,55A@24VDC

Bescherming tegen overbelastingstroom: aanwezig

Bescherming tegen omgekeerde polariteit: aanwezig

Connector: eindblokken met zes contacten

Mechanische eigenschappen

Behuizing: metaal, bescherming tegen IP30

Afmetingen: 60 x 112 x 138,5 mm

Gewicht: 760 g

Installatie: DIN-Rail montage, wandmontage

Milieugrenzen

Werktemperatuur:

Grote temp. modellen: -40 tot +80°C (-40 tot 18 °C)0°F)

Relatieve luchtvochtigheid: 5 tot 95% (niet-condenserend)

Normen en certificeringen

Veiligheid: UL 60950-1

EMI: FCC deel 15 subdeel B klasse A, EN 55022 klasse A

EMS:

EN 61000-4-2 (ESD) niveau 3, EN 61000-4-3 (RS) niveau 3,

EN 61000-4-4 (EFT) niveau 3, EN 61000-4-5 (surge) niveau 3,

EN 61000-4-6 (CS) Niveau 3, EN 61000-4-8 Niveau 3

Schok: IEC 60068-2-27

Vrije val: IEC 60068-2-32

Vibratie: IEC 60068-2-6

Garantieperiode: 5 jaar
