Productgegevens
Plaats van herkomst: China
Merknaam: E-link
Certificering: ROHS,FCC,CE
Modelnummer: LNK-IRS-serie
Betaling en verzendvoorwaarden
Min. bestelaantal: 1 stuks
Prijs: negotiable
Verpakking Details: Fiber Media Converter Standaard exportpakket
Levertijd: 5-12 werkdagen
Betalingscondities: T/T, Western Union, MoneyGram, PayPal
Levering vermogen: 1000 stuks/maand
Sleutelwoord: |
Serieel naar glasvezel converter |
Vezelinterface: |
SFP, FC, SC OF ST |
Invoervermogen: |
12~48VDC |
Energieverbruik: |
<6w> |
Gewicht: |
0.55kg |
Afmetingen (LxWxH): |
119 x 114 x 50 mm |
Sleutelwoord: |
Serieel naar glasvezel converter |
Vezelinterface: |
SFP, FC, SC OF ST |
Invoervermogen: |
12~48VDC |
Energieverbruik: |
<6w> |
Gewicht: |
0.55kg |
Afmetingen (LxWxH): |
119 x 114 x 50 mm |
IndustrieelReeks RS232/RS485/RS422Optische vezelsModem
Voordelen van glasvezelmodems
¢ Ventilatorloze en Din-Rail-ontwerp voor harde industriële omgeving
Gebouwd in Bi-directionele RS232/422/485 (Terminal Block) seriepoort
Ondersteunt multi-kanaal seriële datapoorten: 4~16Ch RS232, 4~16Ch RS485 of 2~8Ch RS422
¢ Seriële gegevens zijn volledig transparant, baudrate is zelfadapterend, geen instelling vereist
Ondersteunt SFP, FC, SC of ST Multi-mode 2 km, Single-mode 20 km
De hoge snelheid van de seriële gegevens kan worden gebruikt voor DMX512-communicatie in de Stage Lighting Control
️ Ondersteunt Input Spanning 12 ~ 48VDC
Ondersteunt omgekeerde polariteitsbescherming
¢ Aluminium behuizing IP40
️ -40 °C tot 80 °C (-40 °F tot 176 °F)
5 jaar garantie
Technische index van industriële vezeloptische mediaconverters
| Optische vezelinterface | |
| Interface met glasvezel | SFP, FC, SC of ST |
| Kabelvereiste |
Multi-Mode: 50/125um, 62.5/125um Eenmodus: 9/125um |
| Glasvezelpoort | 1 Fiberport |
| Transmissieafstand |
Multi-modus: 2 km Eenmodus: 20 km |
| Waallengte | 1310nm/1490nm/1550nm |
| RS232 serieinterface | |
| Fysieke interface | Industrieel standaard schroefterminal |
| Gegevenstype | Tot 16Ch RS232 tweerichting |
| RS-232-signalen | TxD, RxD, GND |
| Serial port line afstand (koper) | 15 meter. |
| Baud-tarief | 0 ~ 800kbps |
| RS422 serieinterface | |
| Fysieke interface | Industrieel standaard schroefterminal |
| Gegevenstype | tot 8Ch RS422 tweerichting |
| RS-422-signalen | Tx+, Tx-, Rx+, Rx-, GND |
| Serial port line afstand (koper) | 1000 meter |
| Baud-tarief | 0 ~ 800kbps |
| RS485 serieinterface | |
| Fysieke interface | Industrieel standaard schroefterminal |
| Gegevenstype | Tot 16Ch RS485 tweerichting |
| RS-485-signalen | Data+, Data-, GND |
| Serial port line afstand (koper) | 1000 meter |
| Baud-tarief | 0 ~ 800kbps |
| Energiebehoeften | |
| Invoervermogen | 12~48VDC |
| Energieverbruik | < 6W |
| Stroomverbinder | Terminalblok |
| Energiebescherming | Omgekeerde polariteitsbescherming |
| LED-indicator | |
| PWR | Stroomvoorziening |
| FL | Status van de glasvezelverbinding |
| Gegevens 1 tot 16 | Serial Data Signal |
| Mechanische apparatuur | |
| Afmetingen (LxWxH) | 119 x 114 x 50 mm |
| Gewicht | 0.55kg |
| Hoesjes | Aluminium behuizing |
| Montageopties | DIN-Rail Mount |
| Milieu | |
| Werktemperatuur | -40°C tot 80°C (-40°F tot 176°F) |
| Bergingstemperatuur | -40°C tot 85°C (-40°F tot 185°F) |
| Werkvochtigheid | 5% tot 95% (niet-condenserend) |
| MTBF | 216388 uur |
| Reglementaire goedkeuringen | |
| EMI | FCC deel 15, CISPR (EN55022) klasse A |
| EMS |
EN61000-4-2 (ESD) Niveau 4, criteria B EN61000-4-3 (RS) Niveau 3, criteria A EN61000-4-4 (EFT) Niveau 3, criteria A EN61000-4-5 (surge) Niveau 3, criteria B EN61000-4-6 (CS) Niveau 3, criteria A |
| Schok / vrije val / trillingen |
Schok: MIL-STD-810F methode 516.5 Vrije val: MIL-STD-810F methode 516.5 Vibratie: MIL-STD-810F methode 514.5 C-1 & C-2 |
| Groen | RoHS-conform |
| Certificaten: | FCC, CE |
SFP Media ConverterOverzicht

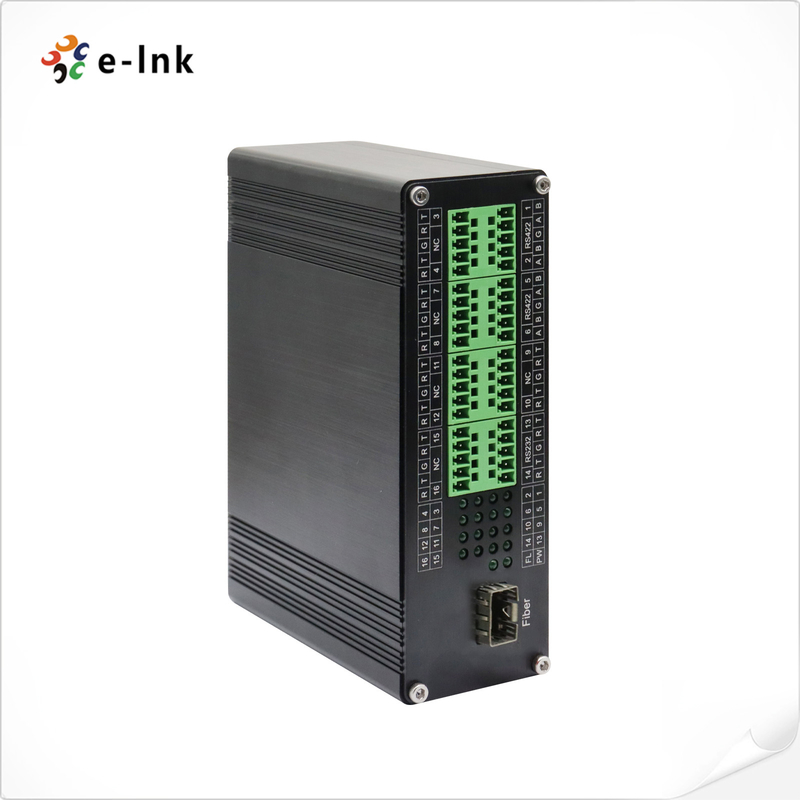

E-link LNK-IRS series is an industrial grade Multi-Channel RS232/RS485/RS422 to fiber optic converter which converts a standard RS232/RS485/RS422 signal to a fiber optic link as to extend the signal up to 2KM on multimode fiber and 20KM on single mode fiberHet ondersteunt Multi-Channel Serial Data Ports: 4~16Ch RS232, 4~16Ch RS485 of 2~8Ch RS422. Het kan ook worden geconfigureerd met gemengde signalen, zoals 8Ch RS232 + 8Ch RS485, 8Ch RS232 + 4Ch RS422,8Ch RS485 + 4Ch RS422Het heeft een Din-Rail-type-ontwerp om gebruikers een gemakkelijke installatie en onderhoudsdoeleinden te bieden in alle harde industriële omgevingen.
Het gebruik van glasvezelcommunicatie lost de problemen van elektromagnetische interferentie, aardingsringinterferentie en bliksemschade op.en vertrouwelijkheid van de gegevenscommunicatie, en kan op grote schaal worden gebruikt in verschillende industriële controle, procescontrole, Stage Lighting Control en verkeerscontrole.
.
| Gegevenskanaal | Gemeten foutloze baudrate (bps) |
Maximale ondersteunde baudrate (Kbps) |
Typische toepassing |
| 1 | 460800 | 800 | Standaardverlichtingscontrolesysteem DMX512-500Kbps, beveiligingsbewaking, brandmelding, industriële controle, enz. |
| 2 | 460800 | 800 | Standaardverlichtingscontrolesysteem DMX512-500Kbps, beveiligingsbewaking, brandmelding, industriële controle, enz. |
| 3 | 230400 | 250 | Veiligheidsbewaking, brandmelding, industriële controle, enz. |
| 4 | 230400 | 250 | Veiligheidsbewaking, brandmelding, industriële controle, enz. |
| 5 | 460800 | 800 | Standaardverlichtingscontrolesysteem DMX512-500Kbps, beveiligingsbewaking, brandmelding, industriële controle, enz. |
| 6 | 460800 | 800 | Standaardverlichtingscontrolesysteem DMX512-500Kbps, beveiligingsbewaking, brandmelding, industriële controle, enz. |
| 7 | 230400 | 250 | Veiligheidsbewaking, brandmelding, industriële controle, enz. |
| 8 | 230400 | 250 | Veiligheidsbewaking, brandmelding, industriële controle, enz. |
| 9 | 460800 | 500 | Standaardverlichtingscontrolesysteem DMX512-500Kbps, beveiligingsbewaking, brandmelding, industriële controle, enz. |
| 10 | 460800 | 500 | Standaardverlichtingscontrolesysteem DMX512-500Kbps, beveiligingsbewaking, brandmelding, industriële controle, enz. |
| 11 | 230400 | 250 | Veiligheidsbewaking, brandmelding, industriële controle, enz. |
| 12 | 230400 | 250 | Veiligheidsbewaking, brandmelding, industriële controle, enz. |
| 13 | 230400 | 250 | Veiligheidsbewaking, brandmelding, industriële controle, enz. |
| 14 | 230400 | 250 | Veiligheidsbewaking, brandmelding, industriële controle, enz. |
| 15 | 230400 | 250 | Veiligheidsbewaking, brandmelding, industriële controle, enz. |
| 16 | 230400 | 250 | Veiligheidsbewaking, brandmelding, industriële controle, enz. |
