Productgegevens
Place of Origin: China
Merknaam: E-link
Certificering: ISO9001, CE, FCC, RoHS
Model Number: LNK-IMCRS1100-SFP
Betaling en verzendvoorwaarden
Minimum Order Quantity: 1pcs
Prijs: negotiate
Packaging Details: Industrial Ethernet Converter standard export package
Delivery Time: 5-8 working days
Payment Terms: T/T,Western Union,MoneyGram,PayPal
Supply Ability: 1000pcs/month
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |

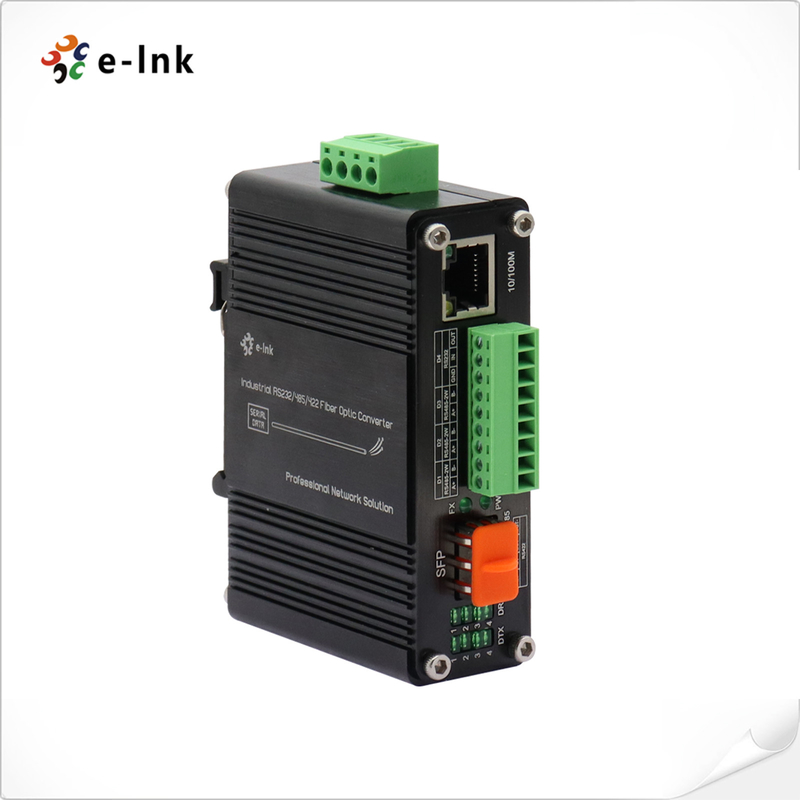

Mini Industrial 10/100Base-T naar 100Base-X SFP Fiber Ethernet Media Converter
Ethernet-mediaconverterKenmerken
1 x 10/100BASE-T RJ45-poort met automatische MDI / MDI-X-functie
1 x SFP-poort, 100 Base-FX
1 x RS232/RS485/RS422 Seriële poort
Ondersteunt Full/Half-duplex, automatische onderhandelingen
¢ IEEE 802.3az Energiezuinig Ethernet (EEE) conform
¢ Uitgebreide LED-indicatoren voor netwerkdiagnostiek
- Ingebouwde stroom- en statische bescherming
️ 12~48VDC-toevoer van het eindblok
¢ Ondersteunt DIN-Rail & Wall-mount installatie
-40°C tot 75°C
(-40 °F tot 167 °F)
Overzicht
LNK-IMCRS1100-SFP is een DIN-spoortype mediaconverter die externe SFP-modules en
Het is een gehard product met een werktemperatuurbereik van
LNK-IMCRS1100-SFP ondersteunt 10/100Base-T en 100Base-X SFP en RS232/RS485/RS422
De Ethernet-poort ondersteunt zowel half-duplex als full-duplex modus.
SFP-modules (single-mode/multi-mode vezels, 1/2 kern) indien nodig.
Signal / RJ45 gegevens naar een glasvezelverbinding om het signaal tot 2 km te verlengen op multimode vezel en 80 km op
enkelmodusvezel.
Technische indexen
| Ethernet | |
| Normen | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| IEEE 802.3az Energiezuinig Ethernet (EEE) | |
| Type verwerking | Verzamel- en doorsturen |
| Voortstuwingsfilterpercentage | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| Packet Buffer geheugen | 1 Mbit |
| Maximale pakketlengte | 9K Bytes |
| Grootte van de adrestabel | 2K MAC-adressen |
| Interface | |
| Ethernet-poort: | 1 x RJ45 |
| Optische poort: | 1 x SFP 100Base-FX |
| Reekspoort | 1 x RS232/RS485/RS422 industriële terminal |
| RS232/RS485/RS422 | |
| Seriële interface | Industriële terminal |
| Signalpoorten | 1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps 2Ch RS485H kan worden gegroepeerd in 1Ch High Speed RS422 |
| Baud-tarief | RS485/RS422/RS232:4800-460800 |
| Standaard | EIA /TIA RS232/485/422 |
| Reeks afstand | RS232: 15 meter, RS485/422: 1000 meter |
| Het percentage | Maximaal 2 Mbps |
| RS-232 | TXD, RXD, GND - tweerichtings |
| RS-485 | D+, D-, GND - tweerichtings |
| Statische bescherming | Bescherming tegen elektrostatische ontlading (ESD) van 15 KV |
| Overspanningsbescherming | 1500 W/sec overspanningsbescherming |
| Elektrische en mechanische apparatuur | |
| Invoervermogen | 12~48VDC, 4-pins eindblok |
| Energieverbruik | 3W max. |
| Afmetingen (WxDxH) | 95 x 70 x 30 mm |
| Gewicht | 0.25kg. |
| Hoesjes | Aluminium behuizing |
| Montageopties: | DIN-Rail / wandmontage |
| LED-indicatoren | |
| PWR | Standaard van het vermogen |
| Valuta | Status van de gegevenslink |
| 10/100M | Ethernet-status |
| DTX 1 2 3 4 | Status van seriegegevens |
| DRX 1 2 3 4 | Status van seriegegevens |
| Milieu | |
| Werktemperatuur: | -40°C tot 75°C (-40°F tot 167°F) |
| Opbergtemperatuur: | -40°C tot 85°C (-40°F tot 185°F) |
| Relatieve luchtvochtigheid: | 5% tot 95% niet-condenserend |
| MTBF | > 200 000 uur |
| Reglementaire goedkeuringen | |
| ISO9001, CE, FCC, RoHS | |
EMI: EN55022:2010+AC: 2011, klasse A EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 | |
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (opleving) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) | |
Toepassing
Informatie over bestellingen
| Model | Beschrijving |
| LNK-IMCRS1100-SFP | Mini Industrial 10/100Base-T naar 100Base-X SFP Fiber Ethernet Media Converter met 1Ch RS232/RS485/RS422 |
| SFP-opties | Selecteer uw SFP op onze SFP Options Page (Industrial SFP). |
| De SFP-module moet apart worden aangeschaft. | |
| Montageopties | ️ De standaard DIN-Rail-beugel is geïnstalleerd; de wandbeugel is inbegrepen. |
| Stroomopties | 24W/1A 24VDC stroomvoorziening. |
| De stroomvoorziening dient apart te worden aangeschaft. |
