Productgegevens
Plaats van herkomst: CHINA
Merknaam: E-link
Certificering: ROHS,FCC,CE
Modelnummer: Lnk-irs93-SC20
Betaling en verzendvoorwaarden
Min. bestelaantal: PCs 1
Prijs: negotiable
Verpakking Details: Vezelmedia Pakket van de Convertor het Standaarduitvoer
Levertijd: 5-12 werkdagen
Betalingscondities: T/T, Western Union, MoneyGram, Paypal
Levering vermogen: 1000 stuks/maand
Trefwoord: |
Industriële seriële glasvezelconverter |
Glasvezel poort: |
SC-connector |
Transmissie afstand: |
20km |
Overspanningsbeveiliging: |
1500W/sec |
Bedrijfstemperatuur: |
-25°C tot +75°C |
Behuizing: |
IP40 aluminium behuizing |
Trefwoord: |
Industriële seriële glasvezelconverter |
Glasvezel poort: |
SC-connector |
Transmissie afstand: |
20km |
Overspanningsbeveiliging: |
1500W/sec |
Bedrijfstemperatuur: |
-25°C tot +75°C |
Behuizing: |
IP40 aluminium behuizing |

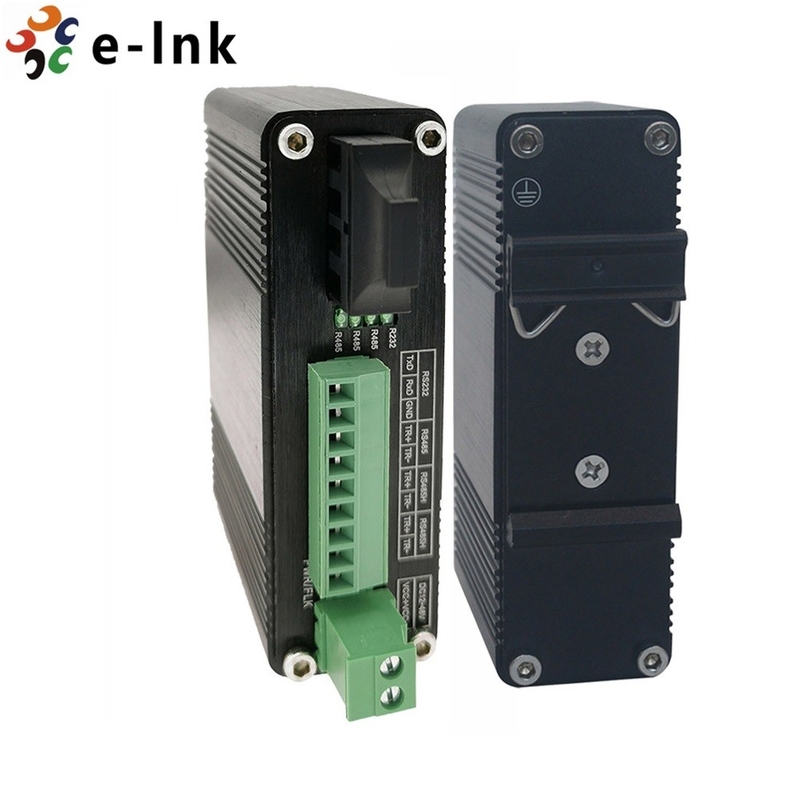

Industriële Seriële RS232 RS485 RS422 Fiber SC Media Converter Modem Single Mode 20KM
GlasvezelmodemPakketinhoud
► LNK-IRS93-serie glasvezelmodem x 1
► Snelstartgids x 1
► L-vormige wandmontagebeugel x 1
Industriële media-omzetterInstallatie
SC/ST glasvezelpoortverbinding (SC standaard, ST optioneel)
Het concept achter de SC/ST-poort en -kabel is eenvoudig.Stel dat u apparaten I en II met elkaar verbindt.In tegenstelling tot elektrische signalen hebben optische signalen geen circuit nodig om gegevens te verzenden.Bijgevolg wordt een van de optische lijnen gebruikt om gegevens van apparaat I naar apparaat II te verzenden, en de andere optische lijn wordt gebruikt om gegevens van apparaat II naar apparaat I te verzenden, voor full-duplex transmissie.
Het enige dat u hoeft te onthouden, is de Tx-poort (verzenden) van apparaat I aan te sluiten op de Rx-poort (ontvangen) van apparaat II en de Rx-poort (ontvangen) van apparaat I op de Tx-poort (verzenden) van apparaat II.Als u uw eigen kabels maakt, raden we u aan de twee zijden van dezelfde lijn met dezelfde letter te labelen (A-naar-A en B-naar-B, zoals hieronder weergegeven, of A1-naar-A2 en B1-naar-B2 ).
AANDACHT:
1. Dit is een Klasse 1 Laser/LED-product.Kijk niet rechtstreeks in de laserstraal om ernstige schade aan uw ogen te voorkomen.
2.De bovenstaande tekst is alleen voor dubbele glasvezelpoortverbindingen;als u voor een enkele glasvezelpoortverbinding slechts 1 glasvezelkabel gebruikt voor verbinding, hoeft u de Tx- of Rx-zijde niet te vertellen.
RS232 RS422 RS485 seriële media-omzetterOpstelling
a) Sluit de RS232/422/485-poort van de mediaconverter aan op een serieel apparaat met een seriële kabel.
b) Sluit de glasvezelkabel van het apparaat (mediaconvertor) aan het andere uiteinde aan op de SC/ST-connector.
c) Nadat het apparaat is ingeschakeld, zal de PWR-indicator allemaal branden.Als de indicatoren niet branden, controleer dan de voedingsaansluiting.
d) Nadat alle kabels correct zijn aangesloten, gaan de indicatoren branden volgens de poortstatus-LED's
Bestelinformatie RS485-gegevens naar glasvezelconverter
|
Model |
Beschrijving |
|
LNK-IRS93-SC20 |
Industriële Seriële RS232/RS485/RS422, SC SM 1310nm, 20m |
|
Montage opties |
► Standaard DIN-railbeugel geïnstalleerd, muurbeugel is inbegrepen. |
|
Energie opties |
► Voeding moet apart worden aangeschaft |
