Markeren:
4-poort PoE++ Ethernet Switch met spanningsverhoger
, Industriële AI Smart Managed PoE Switch
, Mini Industrial PoE++ Schakelaar 90W
Ingangsvermogen: |
9~54V DC, 4-pins aansluitblok |
Afmetingen (B x D x H): |
98 x 67 x 46 mm |
Gewicht: |
300g |
Behuizing: |
Aluminium behuizing |
Montage opties: |
Rail |
Glasvezelpoortalarm: |
steun |
Geplande reset: |
steun |
Bedrijfstemperatuur: |
-40 ° C tot 75 ° C (-40 ° F tot 167 ° F) |
Status van het servicebord: |
Temperatuur Spanning Stroom |
Standaard: |
IEEE 802.3af/at/bt PoE++ PSE (af: 15,4W, bij: 30W, bt type3: 60W) |
PoE-budget: |
Tot 90 watt PoE-budget (9-54VDC) |
PoE-modus: |
Compatibel met modus A en modus B (modus A en modus B schakelbaar via managementinterface) |
Spanningsversterker: |
DC 9-12V Ingang PoE 48V Uitgang, max. 60W DC 19-24V Ingang PoE 48V Uitgang, max. 120W DC 24-36V Inga |
4-poort 10/100/1000Base-T IEEE802.3bt PoE++ 90W naar 1-poort 100/1000BASE-X

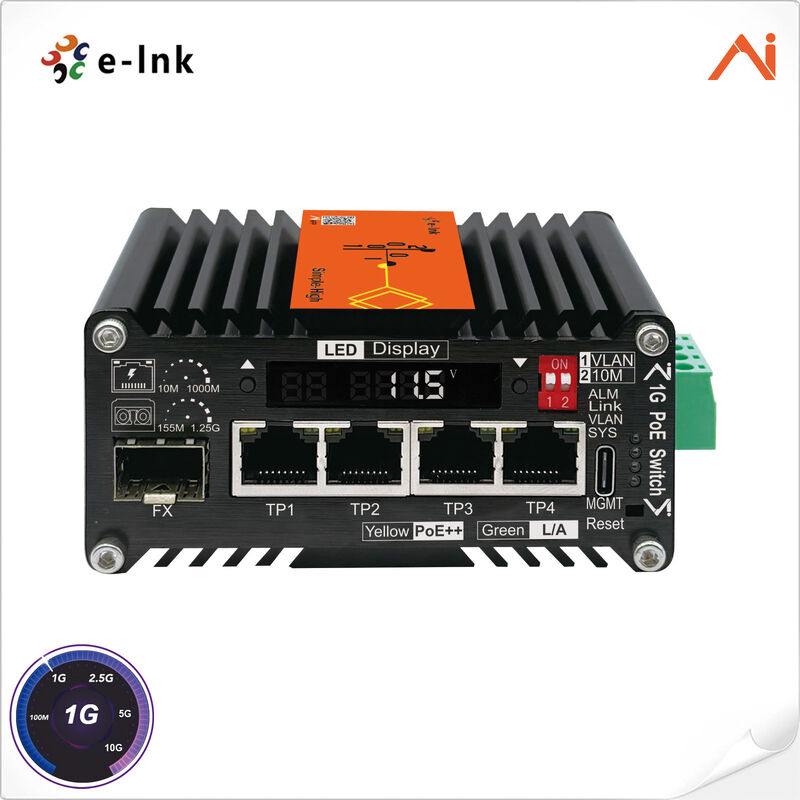

Mini Industrial AI Smart Managed PoE++ Ethernet Switch met spanningsverhoger
Mini Industrial AI Smart Managed PoE++ Ethernet Switch Overzicht
De LNK-AIMC104GMP90 is een compacte AI smart managed industriële PoE++ switch, onafhankelijk ontwikkeld door E-link.×10/100/1000Base-T RJ45 PoE++-poorten + 1×100/1000BASE-X SFP-vezelpoort, geïntegreerd met een ingebouwd spanningsverhogingskring, speciaal geoptimaliseerd voor zonne-energietoepassingen.
Deze innovatieveapparaat de dubbele voordelen van beheerde en onbeheerde schakelaars combineert. Ingenieurs kunnen de status van het apparaat via meerdere methoden controleren: mobiele applicatie,PC'swebbeheerinterface en LEDAfbeeldingmet joutaanvullende testinstrumenten.
Gegevens dekking:Spanning,stroom, temperatuur, Ethernet-poortstatus, SFP-poortstatus,PoEstatus,evenals gedetailleerde SFP-DDM-parameters zoals optisch vermogen, golflengte, transmissieafstand, verbindingssnelheid en modultemperatuur.
We hebben dit product vernieuwd op basis vanstandaardschakelaars:
Vervaardigingfunctie:Alarm voor glasvezelpoorten, geplande systeemreset, geplande PoE Herstarten,VLAN isolatie, 10M 250m Transmissie Ondersteuning. De redundant-mode ondersteunt de auto-recover-functie. Als de bestemmingsport van een pakket is verbonden, wordt het pakket doorgestuurd naar de andere poort van het back-uppaar
Voldoet aan IP40, aluminium behuizing, werkt stabiel onder harde industriële temperaturen van -40°Ctot 75°C.
Uitgerust met twee redundante voedingsbronnen, zorgt het voor een stabiel Ethernet-werk 24X7.
Toepassingsscenario's:
Intelligente productie en automatisering: gegevensoverdracht en interconnectie tussen meerdere apparaten
Energie & Nieuwe Energie: Bewakingscommunicatie en clusternetwerken.
Rail Transit & Tunnel Engineering: Real-time videobewaking en signaaloverdracht.
Olie, gas en mijnbouw:Stabielcommunicatie
Smart City en nieuwe infrastructuur
Bovendien kan dit product worden gebruikt op gebieden als autonoom rijden, humanoïde robots, AI-computing, metallurgie, chemische techniek,buitenonderzoeksbasisstations en veldweerbewaking.
Mini Industrial AI Smart Managed PoE++ Ethernet Switch functies
►Zelfontwikkeld intelligent beheersysteem door E-link, ondersteunt Android mobiele APP en PC web UI
► LED-scherm met één klikrealtime data dashboard: systeemstroom, spanning, interne temperatuur, SFP zend/ontvang optisch vermogen, Ethernet & glasvezel poort link snelheden en meer
►Rich APP & web management mogelijkheden: intuïtief grafisch dashboard voor volledige toestel status; volledige SFP informatie & DDM diagnostische gegevens; aanpasbare optische vermogen alarm drempels;door de gebruiker gedefinieerde geplande poort/apparaatherstart
►Breed9°54VDCmet ingebouwde stroominvoerspanningsverhogingskring,
• 12V input → 60W PoE output
• 24V-invoer →120W PoE-uitgang
• 48V-invoer →240W PoE-uitgang
►Voldoen aanIEEE 802.3af/at/bt PoE++PSE standaard, aanpasbare versies voor Starlink Gen 2 / Gen 3 compatibiliteit
►1 X100/1000BASE-X SFP glasvezel-uplink-poort
►VLAN-isolatie met één kliken10M 250m transmissie
►6KV. Bescherming tegen bliksemstoten in alle havens
►Grote werktemperatuur: -40 °C ~ +75 °C (-40 °F ~ 167 °F)
Mini Industrial AI Smart Managed PoE++ Ethernet Switch Technische indexen
|
 Industriële AI Smart Managed PoE++ Schakelaar met spanningsverhoger voor Solar Syste
|
|
Toegangsmodus
|
1x100/1000BASE-X SFP tot4x10/100/1000BASE-T RJ45 PSE IEEE802.3af/at/bt
|
|
Ethernet
|
|
Normen
|
Standaardconformiteit IEEE 802.3 Ethernet
|
|
IEEE 802.3u Fast Ethernet
|
|
IEEE 802.3ab Gigabit Ethernet
|
|
IEEE 802.3x Full-Duplex Flow Control
|
|
IEEE 802.3az Energiezuinig Ethernet (EEE)
|
|
Type verwerking
|
Verzamel- en doorsturen
|
|
Voortstuwingsfilterpercentage
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Packet Buffer geheugen
|
1 Mbit
|
|
Maximale pakketlengte
|
9K Bytes
|
|
Schakelcapaciteit
|
20 Gbps/niet-blokkeren
|
|
PC (ondersteunt MacOS, Windows)
|
|
MacOS Browser:
|
Microsoft Edge 89+ (uitreikingsdatum: 2021-03-04 of latere versie)
Google Chrome 89+ (afleveringsdatum: 2021-03-02 of latere versie)
Opera 75+ (afleveringsdatum: 2021-03-24 of latere versie)
|
|
Windows Browser:
|
Microsoft Edge 89+ (uitreikingsdatum: 2021-03-04 of latere versie)
Google Chrome 89+ (afleveringsdatum: 2021-03-02 of latere versie)
Opera 75+ (afleveringsdatum: 2021-03-24 of latere versie)
|
|
Mobiele app (Support Android,Niet ondersteund iOS)
|
|
Mobile Phone APP ((Android)
|
Ondersteunt alle Android mobiele telefoon en Android tablet
|
|
Mobiele iPhone APP ((iOS)
|
iPhone of iPad niet ondersteund
|
|
Intelligente AI-beheerde functies
|
|
Status van de dienstraad
|
Temperatuur
|
|
|
Spanning
|
|
Stroom
|
|
RJ45-poortstatus
|
Linkstatus
|
|
|
Het percentage
|
|
VLAN
|
|
PSE-toevoerspanning
|
|
Vermogenverbruik PSE
|
|
Power Pin toewijzing
|
Mini Industrial AI Smart Managed PoE++ Ethernet Switch-toepassing
|
PoE-normen Parameters
|
|
PoE-normen
|
|
Invoer ((V)
|
Stroom ((A)
|
Output ((V)
|
Vermogen ((W)
|
PoE Pin
|
Modus
|
|
IEEE802.3af/at
|
af/at
|
9-12
|
5
|
48 V
|
60
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
Mode A&B
|
|
af/at
|
19 tot 24
|
5
|
48 V
|
120
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
Mode A&B
|
|
af/at
|
48-54
|
5
|
48 V
|
120
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
Mode A&B
|
|
|
|
|
|
|
|
|
|
|
Starlink PoE
|
Gen2
|
48 tot 56
|
2.67
|
56
|
150
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
|
|
Gen3
|
48 tot 56
|
3.57
|
56
|
200
|
1/2 ((+),3/6 ((-); 4/5 ((+),7/8 ((-)
|
|
Mini Industrial AI Smart Managed PoE++ Ethernet Switch Ordering Information (Informatie voor het bestellen van de schakelaar)
|
Model
|
Beschrijving
|
|
LNK-AIMC104GMP90-SFP
|
Industriële AI Smart Managed 1-Port100/1000Base-X SFP naar4- Haven. 10/100/1000BASE-T IEEE802.3b.t90W PoE++ Schakelaar,9 V tot 54 V gelijkstroom met spanningsverhoger.
|
|
SFP-opties
|
Selecteer uw SFP op onze SFP Options Page.
|
|
De SFP-module moet apart worden aangeschaft.
|
|
Montageopties
|
►De standaard DIN-Rail-beugel is inbegrepen.
|
|
Stroomopties
|
►240W/5Een 48VDC Stroomvoorziening.
|
|
De stroomvoorziening dient apart te worden aangeschaft.
|
