4-poorts industriële glasvezel Ethernet switch
, Smart beheerde POE schakelaar
, Mini Gigabit Ethernet Switch
4-poorts 10/100/1000Base-T naar 1-poorts 100/1000BASE-X
Mini Industriële AI Smart Managed Glasvezel Ethernet Switch
Mini Industriële AI Smart Managed PoE++ Ethernet Switch Overzicht

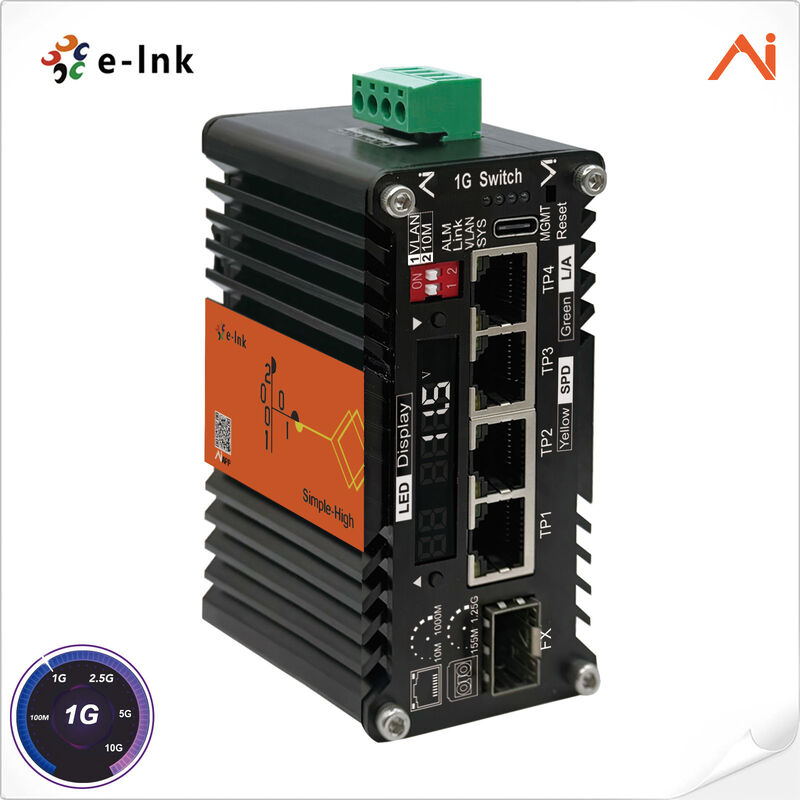

De LNK-AIMC104GM is een compacte, door E-link zelf ontwikkelde, AI smart managed industriële glasvezel switch. Elke unit is uitgerust met 4×10/100/1000Base-T RJ45-poorten + 1×1x SFP glasvezelpoort.
Dit wereldwijd innovatieve apparaat combineert de dubbele voordelen van managed en unmanaged switches. Ingenieurs kunnen de status van het apparaat via meerdere methoden monitoren: mobiele APP, PC webbeheerinterface en LED Display zonderextra testtools.
Gegevens dekkingToepassingsscenario'sspanning,stroom, temperatuur, Ethernet-poortstatus, SFP-poortwerkingsstatus, evenals gedetailleerde SFP DDM-parameters zoals optisch vermogen, golflengte, transmissieafstand, link-snelheid en module temperatuur.
We hebben dit product geïnnoveerd op basis van standaard switches:
Apparaat functieToepassingsscenario'sGlasvezelpoortalarm, Geplande Systeem Reset,VLAN Isolatie, 10M 250m Transmissie Ondersteuning. De redundante modus ondersteunt de automatische herstelfunctie. Als de doelpoort van een pakket link-down is, stuurt deze het pakket door naar de andere poort van het back-uppaar
Voldoet aan IP40, aluminium behuizing, werkt stabiel onder zware industriële temperaturen van -40℃ tot 75℃signaaltransmissie
Uitgerust met dubbele redundante voedingen, houdt het Ethernet 24X7.
stabiel draaiende.Toepassingsscenario's
: Intelligente Productie & Automatisering:
datatransmissie en multi-apparaat interconnectie Energie & Nieuwe Energie: Surveillance communicatie ensignaaltransmissie
. Spoorwegvervoer & Tunnelbouw: Real-time videobewaking ensignaaltransmissie
.Olie-, Gas- & Mijnbouwlocaties: Stabiele
communicatie
Smart City & Nieuwe Infrastructuur Implementatie
Daarnaast kan dit product worden gebruikt op gebieden zoals autonoom rijden, humanoïde robots, AI-computing, metallurgie, chemische technologie, buitenonderzoeksbasisstations en veldweermonitoring.
V bliksemoverspanningsbeveiliging op alle poorten►
V bliksemoverspanningsbeveiliging op alle poorten ►One-click LED-scherm
V bliksemoverspanningsbeveiliging op alle poorten►
V bliksemoverspanningsbeveiliging op alle poorten► Brede 9–54VDC
24►
24► (Achterwaarts compatibel met 100BASE-X en 1000BASE-X en transceivers) (automatische detectie) 100/1000BASE-X SFP
24►
24►
24►
V bliksemoverspanningsbeveiliging op alle poorten► 6K
V bliksemoverspanningsbeveiliging op alle poorten►
Breed bedrijfstemperatuurbereik: -40°C ~ +75°C (-40°F ~ 167°F)
|
Mini Industriële AI Smart Managed PoE++ Ethernet Switch Technische IndexenIndustriële AI Smart Managed Glasvezel
|
|
Switch
|
Toegangsmodus1x 100/1000BASE-XSFP naar 4x
|
|
10/100/1000Base-T RJ45
|
|
Ethernet
|
Standaarden
|
|
Standaardnaleving IEEE 802.3 Ethernet
|
|
IEEE 802.3u Fast Ethernet
|
|
IEEE 802.3ab Gigabit Ethernet
|
|
IEEE 802.3x Full-Duplex Flow Control
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
Verwerkingstype
|
|
Store-and-Forward
|
Forward Filter Rate
|
|
14.880 pps (10 Mbps)
|
|
148.800 pps (100 Mbps)
|
|
1.488.000 pps (1000 Mbps)
|
Pakketbuffergeheugen
|
|
1 Mbit
|
Maximale Pakketlengte
|
|
9K Bytes
|
Schakelcapaciteit2
|
|
0 Gbps/niet-blokkerend
|
|
PC (Ondersteunt MacOS, Windows)
|
Windows Browser:
Microsoft Edge 89+ (Releasedatum: 2021-03-04 of latere versie)
Google Chrome 89+ (Releasedatum: 2021-03-02 of latere versie)
|
|
Opera 75+ (Releasedatum: 2021-03-24 of latere versie)
|
Windows Browser:
Microsoft Edge 89+ (Releasedatum: 2021-03-04 of latere versie)
Google Chrome 89+ (Releasedatum: 2021-03-02 of latere versie)
|
|
Opera 75+ (Releasedatum: 2021-03-24 of latere versie) Mobiele App(Ondersteunt Android,
|
|
Ondersteunt geen iOS)
|
Mobiele Telefoon APP (Android)
|
|
Ondersteunt alle Android Mobiele Telefoons en Android Tablets
|
Mobiele iPhone APP (iOS)
|
|
Ondersteunt geen iPhone of iPad
|
|
AI Smart Managed Functies
|
Status Service Board
|
|
|
Temperatuur
|
|
Spanning
|
|
Stroom
|
SFP Poort Status
|
|
|
Link Status
|
|
Uit
|
|
VLAN
|
SFP Poort Status
|
|
|
Link Status
|
|
PN/SN
|
|
TX Vermogen
|
|
RX Vermogen
|
|
Alle DDM Informatie
|
DIP Switch
|
Uit
|
|
|
VLAN
|
DIP2
|
|
10M
|
Geplande Reset
|
|
|
Ondersteuning
|
Geplande Reset
|
|
|
OndersteuningPoort 10/100/1000Base-TPoort
|
|
Ethernet Poort
|
-Poorts-Poort 10/100/1000Base-T Ethernet RJ45 interface Auto-onderhandeling, auto MDI/MDI-X
|
|
-PoortsTPoort 10/100/1000Base-TKabel: Cat 5e of hoger;
|
|
Afstand: ≤100 meter bij 1000M datasnelheid,
≤250 meter bij 10M datasnelheidSFP Poort
|
|
1-Poort
|
100/1000BASE-X SFP(Achterwaarts compatibel met 100BASE-X en 1000BASE-X en transceivers) (automatische detectie) Kabel:
|
|
Multi-Mode: 50/125um of 62.5/125um glasvezelkabel, afstand: 550m/2km;
Single Mode: 9/125um glasvezelkabel, afstand: 20/40/80/100/120/160/200km
Elektrisch en Mechanisch
|
|
Voedingsingang
|
|
9~54V DC
|
, 4-pins klemmenblok Stroomverbruik
|
|
5W Max. (Wanneer PoE niet wordt gebruikt)
|
Afmetingen (B x D x H)
|
|
98 x 67 x 46 mm
|
Gewicht
|
|
300g
|
Behuizing
|
|
Aluminium Behuizing
|
Montagemogelijkheden
|
|
►
|
LED Indicatoren
|
|
SYS
|
|
Groene LED Knippert: Normaal in bedrijf
|
VLAN
|
|
Uit
|
: VLANUit Groen Vast
|
|
Uit: VLANUit Link
|
|
Groene LED Vast Aan: SFP poort link tot stand gebracht
|
Groene LED Knippert: Gegevensoverdracht
|
|
Groene LED Uit: SFP poort geen link
|
|
ALM
|
|
Rode LED Vast Aan: Ontvangen optisch vermogen onder drempel
|
Rode LED Uit: Ontvangen optisch vermogen normaal
|
|
TP
|
|
1-4L/A Groene LED Vast Aan: Ethernet poort link
|
Groene LED Langzaam Knippert: Ethernet poort link snelheid is 10M/100M/1000M
|
|
Groene LED Uit: Ethernet poort geen link
|
|
Omgeving
|
|
Bedrijfstemperatuur
|
|
-40°C tot 75°C (-40°F tot 167°F)
|
Opslagtemperatuur
|
|
-40°C tot 85°C (-40°F tot 185°F)
|
Relatieve Vochtigheid
|
|
5% tot 95% niet-condenserend
|
MTBF
|
|
> 200.000 uur
|
Regelgevende Goedkeuringen
|
|
ISO9001, CE, FCC Deel 15 Klasse A, RoHS
|
|
EMI:
|
|
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
EMS:
|
|
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Mini Industriële AI Smart Managed PoE++ Ethernet Switch Toepassing
|
Mini Industriële AI Smart Managed PoE++ Ethernet Switch Bestelinformatie
Model
|
Beschrijving
|
LNK-AIMC10
|
|
4-PoortsIndustriële AI Smart Managed 1-Poorts
|
100/1000Base-X SFP naar 4-Poorts10/100/1000BASE -TGlasvezel Switch , 9V tot 54V DC voedingsingangSFP Opties
|
|
► SFP optie. Selecteer uw SFP op onze SFP Opties Pagina.
|
► SFP module moet apart worden aangeschaft.
|
|
Montagemogelijkheden
|
|
►
|
24Voedingsopties
|
|
►
|
24VDC24VDCVoeding. Open draad voor klemmenblok ► Voeding moet apart worden aangeschaft.
|
|
|
