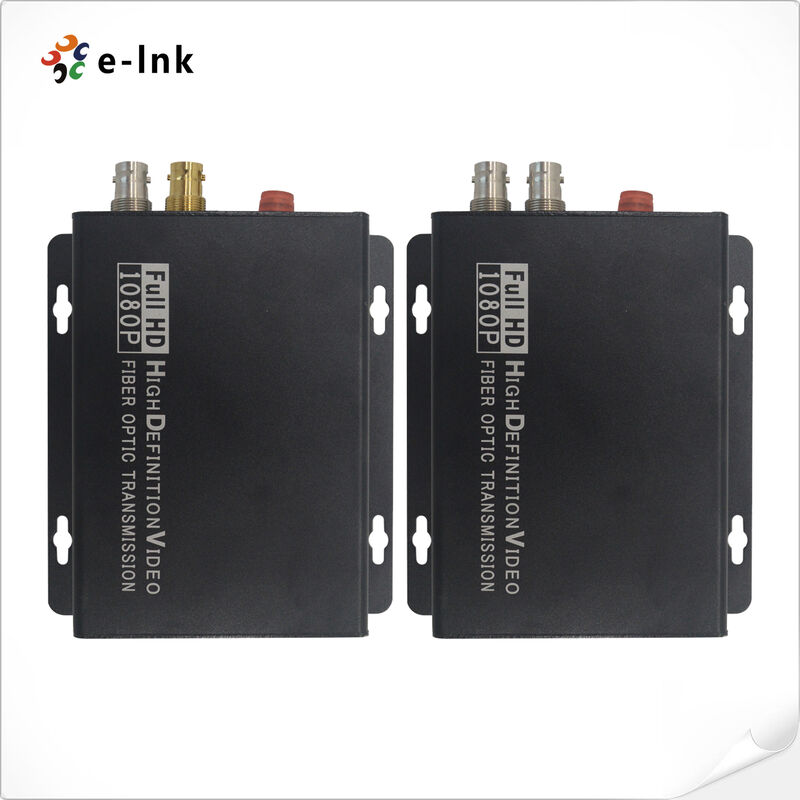

3G-SDI Glasvezel Converter HD-SDI 80km 1000M Optische Transmissie
3G-SDI Fiber Converter HD-SDI 80km 1000M Optische Transmissie
Model: LNK-HD-110 & LNK-3G-110 Serie
Productbeschrijving & Overzicht
De 3G/HD-SDI naar Fiber Converter biedt een betrouwbare en hoogwaardige oplossing voor het verzenden van
professionele broadcast video over lange afstanden. Dit systeem is ontworpen om een enkel kanaal te ondersteunen
van 3G-SDI of HD-SDI video met ingebedde audio, samen met een omgekeerd RS422/485 datakanaal voor
besturingssignalen, allemaal via een enkele optische vezel. Het pakket bevat een bijpassende zender en
ontvangerpaar, ontworpen om een onberispelijke 1080P videokwaliteit te leveren en tegelijkertijd volledige compatibiliteit te garanderen met
SMPTE-standaarden voor ongecomprimeerd digitale videotransport.
Met zijn geavanceerde volledig digitale glasvezeltransmissietechnologie garandeert deze converter signaal
integriteit door elektromagnetische interferentie, aardlussen en veelvoorkomende problemen te elimineren die verband houden met
traditionele koperen bekabeling. De geïntegreerde lokale loop-through output maakt onmiddellijke monitoring ter plaatse mogelijk,
waardoor technici de videokwaliteit en de systeemstatus kunnen verifiëren zonder de
hoofdtransmissiepad te verstoren. Deze functie is met name waardevol in live productieomgevingen
waar real-time verificatie cruciaal is voor het handhaven van de betrouwbaarheid van de uitzending.
Deze veelzijdige converter is ideaal voor een breed scala aan professionele toepassingen, waaronder broadcast
studiolinks, buitenuitzending (OB) voertuigen, sportlocatieproductie en high-security bewakingssystemen.
Het robuuste ontwerp en de plug-and-play bediening maken het even geschikt voor permanente
installaties en mobiele opstellingen. Door elektrische SDI-signalen om te zetten in een robuust optisch formaat,
biedt het systeem een toekomstbestendige basis voor het uitbreiden van videonetwerken, en biedt het omroepen,
integrators en productieteams een betrouwbare methode om het signaalbereik uit te breiden zonder compromissen te sluiten
op de broadcast-kwaliteit prestaties die vereist zijn in het veeleisende videolandschap van vandaag.
Belangrijkste Kenmerken Opsommingstekens
-
Ingebouwde Audio met Hoge Capaciteit
Ondersteunt 8-kanaals ingebedde audio per SDI-kanaal voor geïntegreerde broadcast audio-video transmissie.
-
Intelligent Signaalintegriteitsbeheer
Automatische kabel-egalisatie zorgt voor optimale prestaties en behoudt de signaalintegriteit over afstand.
-
Precisie Multi-Rate Klokherstel
Automatische reclocking over 270 Mbps, 1,48 Gbps en 3 Gbps datasnelheden voor stabiele signaalregeneratie.
-
Compatibiliteit met Professionele Camerasystemen
Directe plug-and-play bediening met industriestandaard HD-SDI en 3G-SDI camerasystemen.
-
Flexibele Transmissie over Lange Afstand
Ondersteunt afstanden van 10 km tot 80 km, aanpasbaar voor verschillende toepassingsvereisten.
-
Robuust Stroom- en Onderhoudsontwerp
Klemmenblok stroomingang met hot-swap en hot-plug ondersteuning voor ononderbroken werking.
-
Broadcast-Kwaliteit Videokwaliteit
Volledige digitale niet-compressie transmissie zorgt voor videokwaliteit op studioniveau, zonder verlies.
-
Geavanceerde Optische Prestaties
Superieur optisch dynamisch bereik zonder handmatige aanpassing vereist voor optimale helderheid.
-
Multiplexing met Hoge Dichtheid van Golflengten
Ondersteunt glasvezel WDM, CWDM en DWDM technieken voor efficiënt bandbreedtegebruik.
-
Hoge Snelheid Optische Datalink
1000M glasvezeltransmissie biedt een toekomstbestendige ruggengraat voor netwerkupgrades.
-
Industriële Milieubestendigheid
Ultra-breed bedrijfstemperatuurbereik van -40℃ tot +85℃ voor implementatie in extreme omstandigheden.
Technische Specificaties & Indexen
|
Glasvezel Optische interface
|
|
Glasvezel interface
|
Simplex FC
|
|
Transmissie afstand
|
550m-20Km
|
|
Golflengte
|
1310nm/1550nm
|
|
Video
|
|
Video interface
|
BNC
|
|
Video ingangs-/uitgangsimpedantie
|
75Ω
|
|
Video ingangs-/uitgangsspanning
|
Typisch: 1Vpp, Min 0,5Vpp, Max 1,5Vpp
|
|
Video Bitsnelheid
|
Max 3,2 Gb/s
|
|
Differentieel gain (10%～90% APL)
|
<1%
|
|
Video SDI-standaard
|
270Mbps(SD-SDI), 1,485Gbps/M(HD-SDI)
|
|
SMPTE425M3Gb/s Mapping(3G-SDI)
|
|
SMPTE424M 3Gb/s seriële interface(3G-SDI)
|
|
Data
|
|
Fysieke interface
|
Industriële standaard schroefklem
|
|
Gegevenstype
|
RS422/RS485 Omgekeerde Richting
|
|
Frequentie/Snelheid ondersteuning
|
Max. 115200bps voor RS422
Max. 57600bps voor RS485
|
|
BER
|
<10ˉ9
|
|
Elektrisch
|
|
Stroomadapter
|
DC 5~25V
|
|
Stroomverbruik
|
<5W
|
|
LED Indicator
|
|
P/S
|
Voeding
|
|
DAT
|
Data
|
|
Mechanisch
|
|
Afmetingen (LxBxH)
|
120 x 105 x 28 mm
|
|
Wicht
|
0,43KG/paar
|
|
Behuizing
|
Aluminium behuizing
|
|
Montageopties
|
Wandmontage
|
|
Milieu
|
|
Werking Temperatuur
|
-20℃～+70℃
|
|
Opslagtemperatuur
|
-40℃～+80℃
|
|
Werking Vochtigheid
|
0~95%
|
|
MTBF
|
≥100000 uur
|
Bestelinformatie
|
Model
|
Beschrijving
|
|
LNK-HD-110-20
|
HD-SDI naar Fiber Converter met RS422 reverse data en loop out, SMF, FC Fiber Connector 20KM, inclusief zender en ontvanger, gebruikt per paar
|
|
LNK-3G-110-20
|
3G-SDI naar Fiber Converter met RS422 reverse data en loop out, SMF, FC Fiber Connector 20KM, inclusief zender en ontvanger, gebruikt per paar
|
Toepassingsscenario's
-
Professionele broadcast studio en OB-van links
-
Productiesystemen voor live evenementen over lange afstand
-
Hoge resolutie beveiligings- en bewakingsnetwerken
-
Videodistributie voor sportlocaties en stadions
-
Industriële monitoring met HD-videoterugkoppeling
