3G-SDI-vezelverlenger met analoge audio RS422 Ethernet Tally Sync 20 km

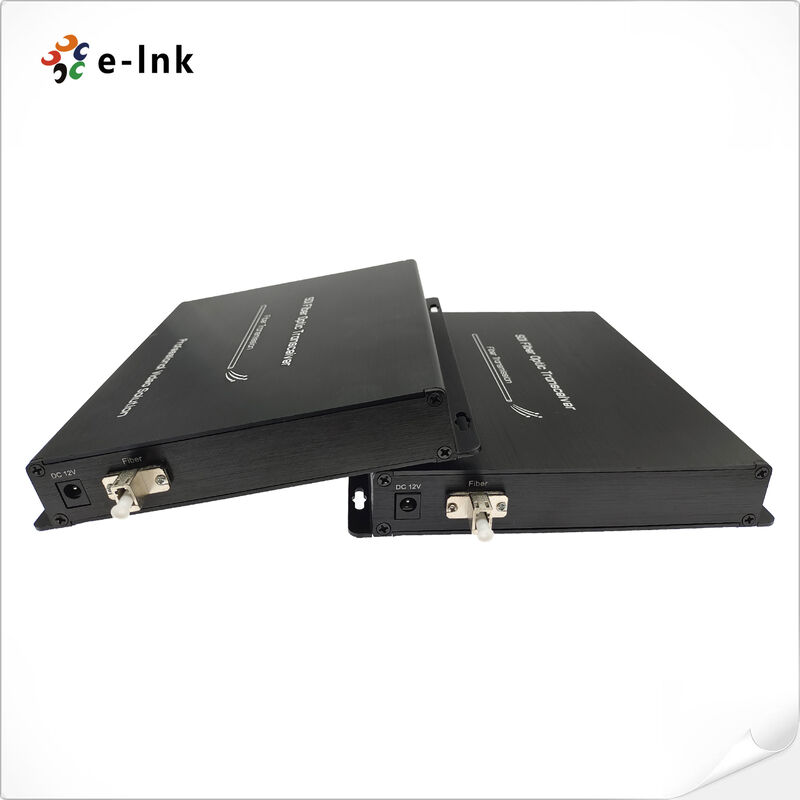

3G-SDI Fiber Extender met Analoge Audio RS422 Ethernet Tally Sync 20km
Model: LNK-3G2V2BA2D1E1T1S
Productbeschrijving & Overzicht
Deze geavanceerde 3G-SDI Fiber Extender levert uitgebreide signaalintegratie voor professionele
uitzendingen en bewakingstoepassingen, ondersteunt bidirectionele 3G-SDI video-overdracht gecombineerd
met meerdere hulp signalen via single-mode fiber infrastructuur. Het systeem bevat een
complete signaalbeheeroplossing met 1-kanaals bidirectionele 3G-SDI video, 2-kanaals
achterwaartse analoge audio, bidirectionele RS422 data communicatie, 100M Ethernet connectiviteit,
achterwaartse tally signalering en achterwaartse analoge tri-level sync transmissie. De zender en
ontvanger paar werkt naadloos over single-mode optische kabels, waardoor betrouwbare lange afstand
signaalverlenging wordt geboden met behoud van uitzendkwaliteit standaarden.
Ontworpen voor superieure prestaties in veeleisende omgevingen, maakt deze fiber extender gebruik van geavanceerde
optische technologie om ongerepte videokwaliteit en real-time verwerkingsmogelijkheden te garanderen. De geïntegreerde
IP-interface verbetert de systeem schaalbaarheid en zorgt voor compatibiliteit met moderne netwerkinfrastructuur,
terwijl de uitgebreide signaalondersteuning volledige externe productiecontrole mogelijk maakt. De glasvezel
transmissietechnologie biedt volledige immuniteit voor elektromagnetische interferentie, aardlussen,
en radiofrequentie-interferentie, waardoor de systeem betrouwbaarheid en signaalbeveiliging aanzienlijk worden verbeterd
in vergelijking met traditionele coaxiale kabelsystemen.
De extender ondersteunt flexibele transmissieafstanden tot 20 kilometer met optionele configuraties
die zich uitstrekken tot 40 km, 60 km of 80 km bereiken, waardoor het geschikt is voor grootschalige installaties en gedistribueerde
productieomgevingen. Deze oplossing is met name waardevol voor live uitzendingen, sport
locaties, afstandsonderwijsfaciliteiten en high-definition bewakingssystemen die multi-signaaloverdracht vereisen
over grote afstanden. Door meerdere signaaltypen te consolideren via een enkele fiberverbinding, vermindert het systeem
de bekabelingscomplexiteit en biedt het tegelijkertijd robuuste, interferentievrije connectiviteit die de beperkingen overstijgt
van conventionele coaxiale systemen, waardoor nieuwe standaarden worden vastgesteld voor signaalintegriteit en operationele betrouwbaarheid
in professionele video-overdrachtstoepassingen.
Belangrijkste Kenmerken Opsommingstekens
-
Multi-Signaal Fiber Integratie
Verzendt 1 bidirectionele 3G-SDI video, 2 achterwaartse analoge audio, 1 bidirectionele RS422, 1 Ethernet, 1 achterwaartse tally en 1 achterwaartse tri-level sync over enkele fiber
-
Uitgebreide Standaard Compatibiliteit
Ondersteunt HD-SDI, SD-SDI, DVB-ASI formaten met een bandbreedte variërend van 19.4Mb/s tot 2.97Gb/s
-
Geavanceerde Klokherstel Technologie
SMPTE 424M (2.97Gb/s) conforme klokherstel systeem dat zorgt voor precieze signaalsynchronisatie
-
Multi-Standaard Videoverwerking
Compatibel met SMPTE 424M, 292M, 259M en 297M standaarden voor 3G-SDI, HD-SDI, SD-SDI en ASI toepassingen
-
Geïntegreerd CWDM Optisch Systeem
Ingebouwde CWDM-technologie met SFP-modules voor elk signaalpad, waardoor wavelength division multiplexing mogelijk is
-
Intelligente Signaal Equalizatie
Automatische kabel equalizatie op basis van gedetecteerde datasnelheid voor optimale signaalintegriteit
-
Real-Time Systeem Monitoring
LED status indicatoren die continue monitoring van kritieke operationele parameters bieden
-
Uitgebreide Transmissie Capaciteit
Ondersteunt transmissieafstanden tot 20 km met optionele 40/60/80 km configuraties beschikbaar
-
Professionele Uitzendtoepassingen
Ideaal voor live uitzendingen, HD bewakingssystemen en professionele videoproductieomgevingen
-
Verbeterde Signaalbeveiliging
Glasvezeltransmissie die volledige immuniteit biedt voor EMI en RF-interferentie
Technische Specificaties & Indexen
|
Fiber Optische interface
|
|
Fiber interface
|
SimplexLC
|
|
Transmissie afstand
|
20Km
|
|
Golflengte
|
1310nm/1490nm//1550nm
|
|
3G-SDI Video
|
|
Video interface
|
BNC
|
|
Video input/output impedantie
|
75Ω
|
|
Video input/output voltage
|
Typisch:1Vpp, Min 0.5Vpp, Max 1.5Vpp
|
|
Video Bitsnelheid
|
Max 3.2Gb/s
|
|
Differentieel gain (10%～90% APL)
|
<1%
|
|
Video SDI standaard
|
270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI)
|
|
SMPTE425M3Gb/s Mapping(3G-SDI)
|
|
SMPTE424M 3Gb/s seriële interface(3G-SDI)
|
|
Video Input
|
1Ch SDI IN + 1Ch SDI OUT op TX
|
|
Video Output
|
1Ch SDI IN + 1Ch SDI OUT op RX
|
|
Audio
|
|
Audio interface
|
3.5mm Jack
|
|
Audio formaat
|
@48KHz
|
|
Audio input
|
1Ch Audio IN of 1Ch Mic + 1Ch Audio OUT op TX
|
|
Audio output
|
1Ch Audio IN of 1Ch Mic + 1Ch Audio OUT op RX
|
|
RS422/485 Seriële Data
|
|
Fysieke interface
|
Industriële standaard schroefklem
|
|
Gegevenstype
|
RS422/RS485 Bi-Directioneel
|
|
Frequentie/Snelheid ondersteuning
|
Max. 115200bps voor RS422
Max. 115200bps voor RS485
|
|
BER
|
<10ˉ9
|
|
Tally
|
|
Tally interface
|
Industriële standaard schroefklem
|
|
LED belasting type
|
Kan de LED-indicator direct aansturen
|
|
Tally input
|
Tally-2+; Tally-2 -
|
|
Tally output
|
Tally-1+; Tally-1 -
|
|
Ethernet
|
|
Standaarden
|
IEEE 802.3 10Base-T
IEEE 802.3u 100BASE-TX
IEEE 802.3x full-duplex flow control
|
|
Interface
|
1 x 10/100BASE-TX RJ45
|
|
Werkmodus
|
Auto-onderhandeling standaard
|
|
Analoge Tri-level Sync
|
|
Sync Interface
|
75ΩBNC
|
|
Sync
|
Analoge black burst / SDTV bi-level / HDTV tri-level
|
|
Signaal
|
Analoge tri-level sync SMPTE ST 274, ST 276
|
|
Return Loss
|
46.5 dB tot 10 MHz
|
|
Input
|
1Ch Sync IN + 1Ch Sync OUT op TX
|
|
Output
|
1Ch Sync IN + 1Ch Sync OUT op RX
|
|
Elektrisch
|
|
Stroomingang
|
DC12V 1A
|
|
Stroomverbruik
|
<6W
|
|
LED Indicator
|
|
PWR
|
Voeding
|
|
SDI 1~8
|
3G-SDI Signaal
|
|
ACT
|
RJ45 Ethernet Signaal
|
|
LINK
|
Link Status
|
|
Mechanisch
|
|
Afmetingen (LxBxH)
|
85 x 70 x 30mm
|
|
Weight
|
1.1KG/paar
|
|
Behuizing
|
Aluminium Behuizing
|
|
Montage Opties
|
Wandmontage of Desktop
|
|
Omgeving
|
|
Werktemperatuur
|
-20℃～+70℃
|
|
Opslagtemperatuur
|
-40℃～+80℃
|
|
Werkvochtigheid
|
0~95%
|
|
MTBF
|
≥100000 uur
|
Toepassingsscenario's
-
Multi-signaal live uitzendingen en productiesystemen
-
Professionele studio camera afstandsbedieningssystemen
-
HD video- en audio-overdracht op grote locaties
-
Uitzendkwaliteit afstandsonderwijssystemen
-
Zeer betrouwbare buiten uitzendingen
