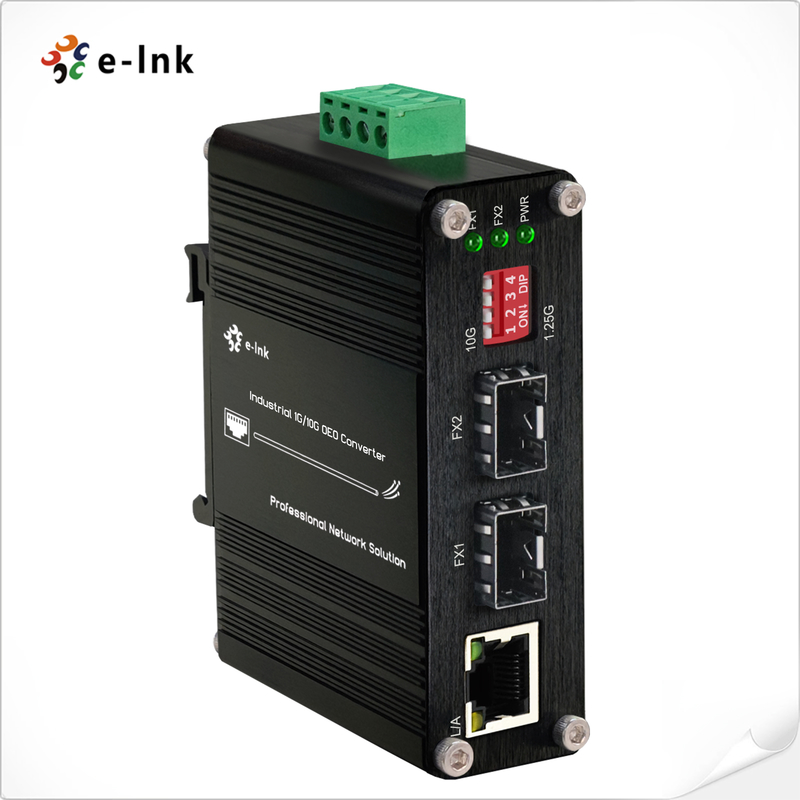

Industrial 10G SFP+ to SFP+ OEO Converter (3R Repeater) met 1G Ethernet Media

Industriële 1G/10G SFP+ naar SFP+ OEO Converter (3R Repeater) met 1G Ethernet Media Converter Functie

Productoverzicht:

De ETH-IMC2402-OEO Serie is een industriële 1G/10G SFP+ naar SFP+ Optical-Electrical-Optical (OEO) Converter, ontworpen voor snelle netwerkuitbreiding en media conversie in veeleisende omgevingen. Dit veelzijdige apparaat functioneert zowel als een 3R (Reamplify, Reshape, Retime) glasvezel repeater voor lange-afstand 10 Gbps transmissie als een 1G Ethernet media converter, waardoor signaalintegriteit over uitgebreide netwerksegmenten wordt gewaarborgd.

Deze converter ondersteunt meerdere protocollen, waaronder SDH/SONET STM-64/OC-192, 10G Fiber Channel en 10G Ethernet, en is ideaal voor netwerkbackbone-toepassingen in SAN-, LAN- en MAN-infrastructuren. Het beschikt over flexibele optische golflengteconversie (1310nm/1550nm/CWDM/DWDM) en loopback-functionaliteit, waardoor het geschikt is voor telecommunicatieruimtes, datacenters en R&D-laboratoria.

Met een breed bedrijfstemperatuurbereik van -40°C tot 80°C en een robuust industrieel ontwerp, breidt deze converter betrouwbaar glasvezelverbindingen uit tot 120 km en biedt tegelijkertijd naadloze conversie tussen glasvezel- en koperinterfaces. De geavanceerde signaalregeneratiemogelijkheden zorgen voor optimale prestaties in zware omgevingsomstandigheden, waardoor het een essentiële oplossing is voor moderne high-speed netwerkinfrastructuurimplementaties.

Productkenmerken:

✅ Geavanceerde 3R Signaalregeneratie: Beschikt over Reamplify, Reshape en Retiming (3R) technologie om signaalintegriteit te garanderen en gegevensverlies over uitgebreide transmissieafstanden te minimaliseren.

✅ Transparant Transport met Lage Latentie: Biedt transparante protocolconversie met zeer lage vertraging, ideaal voor real-time applicaties en high-speed datanetwerken.

✅ Hot-Pluggable SFP+ Ontwerp: Ondersteunt hot-swappable SFP+ modules met uitgebreide status LED-indicatoren voor eenvoudige installatie en real-time monitoring.

✅ Flexibele Golflengte Ondersteuning: Compatibel met ITU-T voorgeschreven DWDM/CWDM golflengten en beschikt over Digital Diagnostic Monitoring (DDM) voor nauwkeurig glasvezelbeheer.

✅ Geavanceerde Netwerktesten: Ondersteunt Loopback-functionaliteit en Jumbo Frame transmissie voor efficiënte netwerkdiagnostiek en geoptimaliseerde gegevensdoorvoer.

✅ Dual-Rate Glasvezel Flexibiliteit: DIP-schakelaar maakt naadloos schakelen tussen 1.25G en 10G glasvezel datasnelheden mogelijk, wat veelzijdige implementatieopties biedt.

✅ Multi-Function Media Conversie: Werkt zowel als een 10G OEO converter als een 1G Ethernet media converter, en ondersteunt koper-naar-glasvezel en glasvezel-naar-glasvezel conversie.

✅ Robuust Industrieel Ontwerp: IP40-geclassificeerde aluminium behuizing zorgt voor betrouwbare werking in zware omgevingen met superieure EMI-bescherming.

✅ Flexibele Installatie Opties: Ondersteunt DIN-rail en wandmontage voor eenvoudige implementatie in industriële kasten en omgevingen met beperkte ruimte.

✅ Uitgebreide Temperatuurwerking: Handhaaft stabiele prestaties over een temperatuurbereik van -40°C tot 80°C, geschikt voor extreme omgevingsomstandigheden.

Toepassingsscenario's

• Telecommunicatie Backbone Netwerken: Biedt 10G signaalregeneratie en golflengteconversie voor SDH/SONET STM-64/OC-192 netwerken in grootstedelijke netwerken (MAN) en wide area networks (WAN) met 3R-functionaliteit die signaalintegriteit garandeert.

• Datacenter Interconnectiviteit: Maakt lange-afstand glasvezelverbindingen tussen datacenters mogelijk met behulp van DWDM/CWDM golflengten, ondersteunt jumbo frames en transmissie met lage latentie voor storage area networks (SAN) en serverfarms.

• Industriële Automatisering Backbones: Breidt 10G industriële Ethernet netwerken uit in productiefaciliteiten met IP40-bescherming en werking bij brede temperaturen (-40°C tot 80°C) voor connectiviteit in zware omgevingen.

• Glasvezel Netwerk Monitoring en Testen: Gebruikt loopback-functionaliteit en DDM-ondersteuning voor netwerkdiagnostiek en prestatiebewaking in telecommunicatieruimtes en carrier-infrastructuur.

• Lange-Afstand Transmissiesystemen: Faciliteert optische signaalregeneratie voor afstanden tot 120 km in campusnetwerken, intelligente transportsystemen en nutsvoorzieningen met transparante protocolconversie.

• Hybride Netwerkmigratie: Dient als dual-rate media converter tussen 1G Ethernet koper- en 10G glasvezelnetwerken, en ondersteunt naadloze netwerkupgrades en heterogene netwerkintegratie.

• Mobiele Netwerkinfrastructuur: Ondersteunt 5G front-haul en backhaul verbindingen met hot-swappable SFP+ flexibiliteit en nauwkeurige timingsynchronisatie voor cellulaire netwerkimplementaties.

Technische Indexen

Prestatiegegevens	Technische Indexen
Apparaatfunctie	3R Repeater
Transmissiesnelheid	10G: 8.5Gb/s-11.7Gb/s
Protocollen	8.5G Fiber Channel SONET OC-192, SDH STM-64 (9.95Gbps) 10G WAN (10Gbps) 10G LAN (10.31Gbps) OTN OTU-2 (G.709) (10.70Gbps) 10G LAN met 255/237 FEC codering (11.09Gbps) 10G Fiber Channel (11.32Gbps) 10G POS
Interfacetype	SFP+ naar SFP+
Transmissieafstand	SFP+ module: tot 80km
Maximum Packet Doorvoersnelheid	14,880,950/S
Bedrijfstemperatuur	-40°C tot 80°C (-40°F tot 176°F)
Opslagtemperatuur	-40°C tot 85°C (-40°F tot 185°F)
Relatieve Vochtigheid	5% tot 95% niet-condenserend
MTBF	> 200.000 uur
Ethernet Media Converter Specificaties
Standaarden	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x Full-duplex flow control
Werkmodus	10/100/1000BASE-T naar 1000BASE-SX/LX
Poorttype	SFP naar RJ45
Netwerkkabels	Twisted-pair 10BASE-T: 2-paar UTP Cat. 3,4,5, tot 100m 100BASE-TX: 2-paar UTP Cat. 5, tot 100m 1000BASE-T: 4-paar STP Cat 5 tot 100m Glasvezelkabel 1000BASE-SX: 50/125μm of 62.5/125μm multi-mode glasvezelkabel, tot 220/550m/2km. 1000BASE-LX: 9/125μm single-mode kabel, die lange afstand biedt voor 10/20/40/80/120km (variërend per SFP-module)
Elektrisch en Mechanisch
Ingangsvermogen	12~48VDC, Redundant Vermogen (6-pins klemmenblok)
Stroomverbruik	8W Max
Bescherming
Overbelasting Ingangsvermogen	Automatisch Resetbaar
Omgekeerde Polariteit	Aanwezig
DIP Schakelaar
4-cijferige DIP-schakelaarfunctie	DIP	Functie	Instellingen
	SW 1	1.25G/10G	AAN - 1.25~8.5G	UIT - 10.3G of 14.025G
	SW 2	Gereserveerd	AAN - Gereserveerd	UIT - Gereserveerd
	SW 3	Gereserveerd	AAN - Gereserveerd	UIT - Gereserveerd
	SW 4	Gereserveerd	AAN - Gereserveerd	UIT - Gereserveerd
LED Indicatoren:
PWR	Stroomstatus
FX1	SFP Poort-1
FX2	SFP Poort-2
L/A	TP LINK/ACT
Afmetingen (BxDxH)	95 x 70 x 30 mm
Gewicht	0.25Kg
Behuizing	Aluminium Behuizing
Montage Opties:	DIN-Rail montage
Regelgevende Goedkeuringen
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)

Bestelinformatie

Toepassing I: 1G/10G OEO Converter (3R Repeater)

Toepassing II: glasvezel naar koper 1 Gbps Ethernet apparatuurfunctie als glasvezel-naar-koper media converter
