3G/HD-SDI naar glasvezelconverter
3G/HD-SDI naar Glasvezel Converter
Voordeel van 3G/HD-SDI naar Glasvezel Converter
► Elke kanaal bevat 8-kanaals audio ingebed
► Automatische kabel-egalisatie om signaalintegriteit te garanderen
► Automatische re vergrendeling 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Direct compatibel met HD-SDI camerasystemen
► Lange transmissiemogelijkheid van minimaal 10 km (6,2 mijl), tot 80 km
► Klemmenblok stroomingang; Hot swap en hot plug;
► Volledige digitale niet-compressie uitzendniveau transmissie;
► super optisch dynamisch bereik en geen aanpassing nodig;
► glasvezel WDM/CWDM/DWDM techniek;
► 1000M glasvezel transmissie, gemakkelijk voor update;
► industrieel niveau ultra-breed temperatuurbereik (-40℃~+85℃), aanpasbaar aan verschillende omgevingen;
3G/HD-SDI naar Glasvezel Converter Overzicht
LNK-HD-110 & LNK-3G-110 Serie 3G/HD-SDI Glasvezel Converter ondersteunt 1-kanaals 3G/HD-SDI
Video (audio ingebed) & omgekeerde RS422/485 data signaal verzonden via glasvezelkabel,
en bewaak het signaal lokaal via een 3G/HD-SDI loop output. E-link 3G/HD-SDI Video over Glasvezel
Converters bevatten een zender en een ontvanger voor 1080P 3G/HD-SDI signaal.
3G/HD-SDI naar Glasvezel Converter Technische Indexen
|
Glasvezel Optische interface
|
|
Glasvezel interface
|
Simplex FC
|
|
Transmissie afstand
|
550m-20Km
|
|
Golflengte
|
1310nm/1550nm
|
|
Video
|
|
Video interface
|
BNC
|
|
Video input/output impedantie
|
75Ω
|
|
Video input/output voltage
|
Typisch:1Vpp, Min 0.5Vpp, Max 1.5Vpp
|
|
Video Bitsnelheid
|
Max 3.2Gb/s
|
|
Differentieel gain (10%～90% APL)
|
<1%
|
|
Video SDI standaard
|
270Mbps(SD-SDI), 1.485Gbps/M(HD-SDI)
|
|
SMPTE425M3Gb/s Mapping(3G-SDI)
|
|
SMPTE424M 3Gb/s seriële interface(3G-SDI)
|
|
Data
|
|
Fysieke interface
|
Industriële standaard schroefklem
|
|
Datatype
|
RS422/RS485 Omgekeerde Richting
|
|
Frequentie/Snelheid ondersteuning
|
Max. 115200bps voor RS422
Max. 57600bps voor RS485
|
|
BER
|
<10ˉ9
|
|
Elektrisch
|
|
Stroomadapter
|
DC 5~25V
|
|
Stroomverbruik
|
<5W
|
|
LED Indicator
|
|
P/S
|
Stroomvoorziening
|
|
DAT
|
Data
|
|
Mechanisch
|
|
Afmetingen (LxBxH)
|
120 x 105 x 28 mm
|
|
Wicht
|
0.43KG/paar
|
|
Behuizing
|
Aluminium Behuizing
|
|
Montage Opties
|
Wandmontage
|
|
Omgeving
|
|
Werking Temperatuur
|
-20℃～+70℃
|
|
Opslag Temperatuur
|
-40℃～+80℃
|
|
Werking Vochtigheid
|
0~95%
|
|
MTBF
|
≥100000 uur
|
3G/HD-SDI naar Glasvezel Converter Bestelinformatie
|
Model
|
Beschrijving
|
|
LNK-HD-110-20
|
HD-SDI naar Glasvezel Converter met RS422 reverse data en loop out, SMF, FC Glasvezel Connector 20KM, inclusief Zender en Ontvanger, gebruikt per paar
|
|
LNK-3G-110-20
|
3G-SDI naar Glasvezel Converter met RS422 reverse data en loop out, SMF, FC Glasvezel Connector 20KM, inclusief Zender en Ontvanger, gebruikt per paar
|

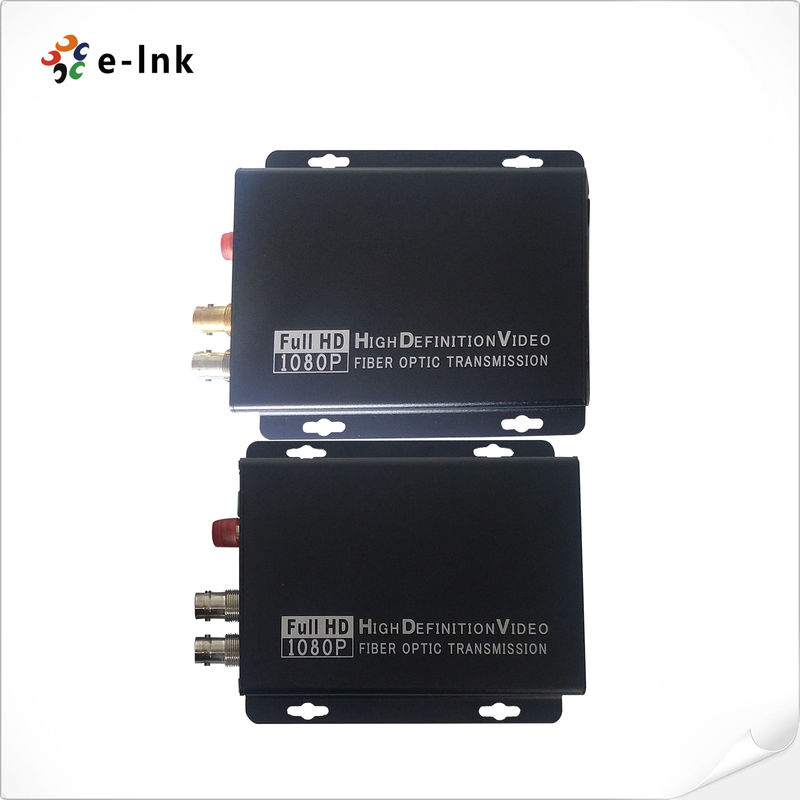

3G/HD-SDI naar Glasvezel Converter Afbeelding
