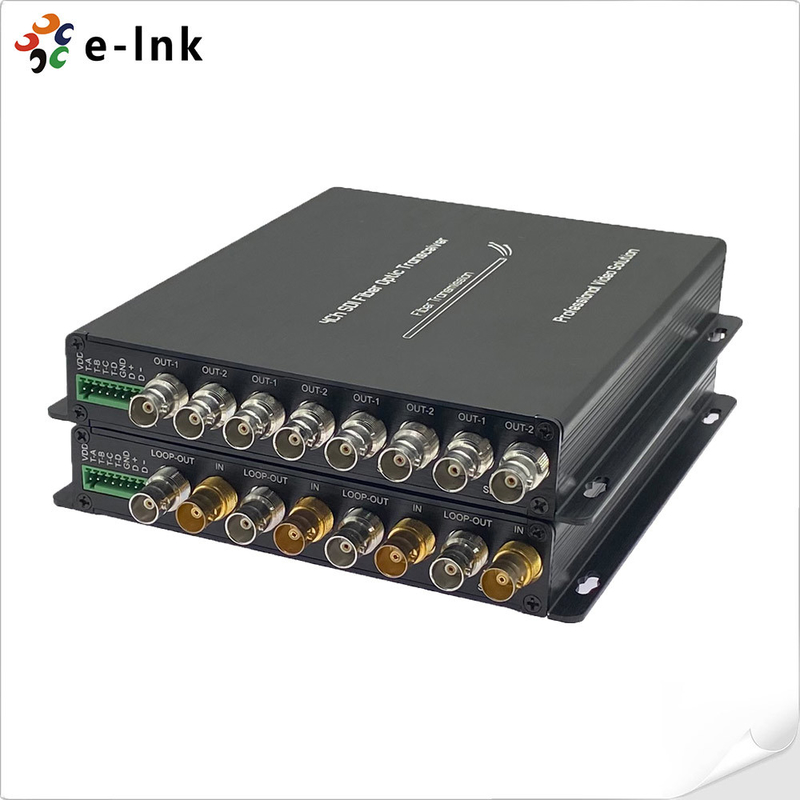

4-kanaals 3G-SDI-vezelconverter met RS485 & Tally

SDI-invoer

SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI en Telecom/Datacom

270Mbit/s - 1,48Gbit/s – 3 Gbit/s

Invoernummer: 4

Verlies van reflectie: >15DB

Evenwicht: 0-150m @3Gebruikersnaam

Sluiting:BNC

Optica

Kanaal: 1

Type: enkelmodus

Transmissieafstand: 20km (Andere afstand Facultatief)

Reflectieverlies: > 15 dB

Dithering: < 0,2 IU

Sluiting:FC/UPC (SC), LC, ST (facultatief)

SDI-uitgang

Uitgangsnummer:4

Signalniveau: 800 mV nominaal

Opwaartse/afwaartse tijd: 200ps aanwijzing

Overschrijding: < 10% amplitude

Reflectieverlies: > 15 dB

Dithering: < 0,2 IU

Connector: 75Ω BNC

Gegevens

1ChRS-485 (full/half duplex) en ondersteunt NRZ, RZI en Manchester

Max. 57600bps voor RS485

Connector: industriële standaard schroefterminal

4Ch Tally: A, B, C, D

Vermogens- en omgevingsindicatie

Werktemperatuur: -10°C+55°C

StroominvoerVoor de toepassing van de onderstaande voorschriften:

EMI/RFI: voldoet aan FCC-deel 15, klasse A, EU-EMC-norm

Gemiddelde tijd probleemloos: >100000 uur

Ondersteuning van SDI-videoformaat

625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94;

1080p23.98/24/30/50/60; 1080i 23/24/30/50/59.94;

LNK-HDSDI-4V1D4T

4-Ch HD-SDI Video met Loop-uitgang +1Ch achteruitRS485 + 4ChTally, SM 20 km,FC, met inbegrip van 1 zender en 1 ontvanger, gebruikt in paren

LNK-3GSDI-4V1D4T

4- Ch 3G-SDI Video met Loop-uitgang+ achteruitRS485 + 4ChTally, SM 20 km,FC, met inbegrip van 1 zender en 1 ontvanger, gebruikt in paren
