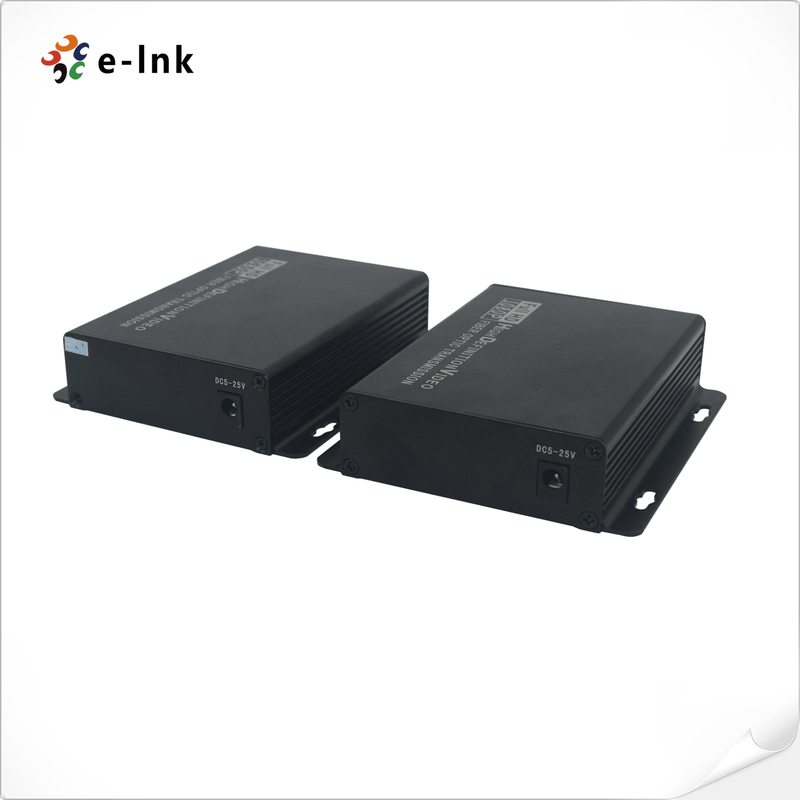

3G/HD-SDI naar glasvezelconverter

Interface met glasvezel

Interface met glasvezel

SimplexeFC

Transmissieafstand

550m-20Km

Waallengte

1310 nm/1550 nm

Video

Video-interface

BNC

Video Invoer-/uitvoerimpedantie

75Ω

Video-invoer-/uitvoerspanning

Typisch: 1 Vpp, Min 0,5 Vpp, max 1,5 Vpp

Video bitsnelheid

Maximum 3,2 Gb/s

Verschilwinst (10%～90% APL)

< 1%

Video-SDI-standaard

270 Mbps (SD-SDI), 1,485 Gbps (M) (HD-SDI)

SMPTE425M3Gb/s Mapping ((3G-SDI)

SMPTE424M 3Gb/s seriële interface (SDI)

Gegevens

Fysieke interface

Industrieel standaard schroefterminal

Gegevenstype

RS422/RS485 Omgekeerde richting

Steun voor frequentie/tarief

Max. 115200bps voor RS422

Max. 57600bps voor RS485

BER

< 10 ‰⁹

Elektrische apparatuur

Stroomadapter

DC 5~ 25V

Energieverbruik

<5W

LED-indicator

P/S

Stroomvoorziening

DAT

Gegevens

Mechanische apparatuur

Afmetingen (LxWxH)

120 x105 x28 mm

Wacht

0.43KG/paar

Hoesjes

Aluminium behuizing

Montageopties

met een vermogen van niet meer dan 10 kW

Milieu

Werken Temperatuur

-20°C+70°C

Bergingstemperatuur

-40°C+80°C

Werken Vochtigheid

0~95%

MTBF

≥100000 uur

Model

Beschrijving

LNK-HD-110-20

HD-SDI naar Fiber Converter met RS422 omgekeerde gegevens en loop uit, SMF,FC-vezelverbinding20KM, inclusief zender en ontvanger, gebruikt in paren

LNK-3G-110-20

3G- SDI naar Fiber Converter met RS422 omgekeerde gegevens en loop uit, SMF,FC-vezelverbinding20KM, inclusief zender en ontvanger, gebruikt in paren
