Mini 12G-SDI naar glasvezelconverter
, SDI-vezelconverter met Tally
, 12G-SDI-converter met RS485
Mini 12G-SDI naar glasvezelconverter met Tally en RS485
Mini 12G-SDI naar glasvezelconverter met TallyenRS485
Voordelen
►Elk SDI-kanaal bevat 8-kanaals audio ingebed
►Automatische uitbreiding van de kabels om de signaalintegriteit te waarborgen
►Ondersteunt ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) en ST-259 ((SD)
►Geïntegreerde Reclocker-sloten naar SMPTE-snelheden van 11,88 Gbps, 5,94 Gbps, 2,97 Gbps, 1,485 Gbps of Divide by-1,001 Subrates en 270 Mbps
►Direct compatibel met 12G/6G/3G-SDI-camerasystemen
►Vervoervermogen over een lange afstand van ten minste 10 km (6,2 mijl), tot 80 km
►Ondersteunt Tally en Backward RS485
►Ondersteunt warm wisselen en warm pluggen
►"Technologie" voor de "ontwikkeling" of "ontwikkeling" van "technologieën" bedoeld in 5A001.a.1., 5A001.b.2. of 5A001.b.2.
►superoptisch dynamisch bereik en zonder aanpassing;
►WDM/CWDM/DWDM-techniek met glasvezel;
Ondersteunt 4K*2K ((3840*2160@60Hz), 1080P,1080I,720P.
Overzicht

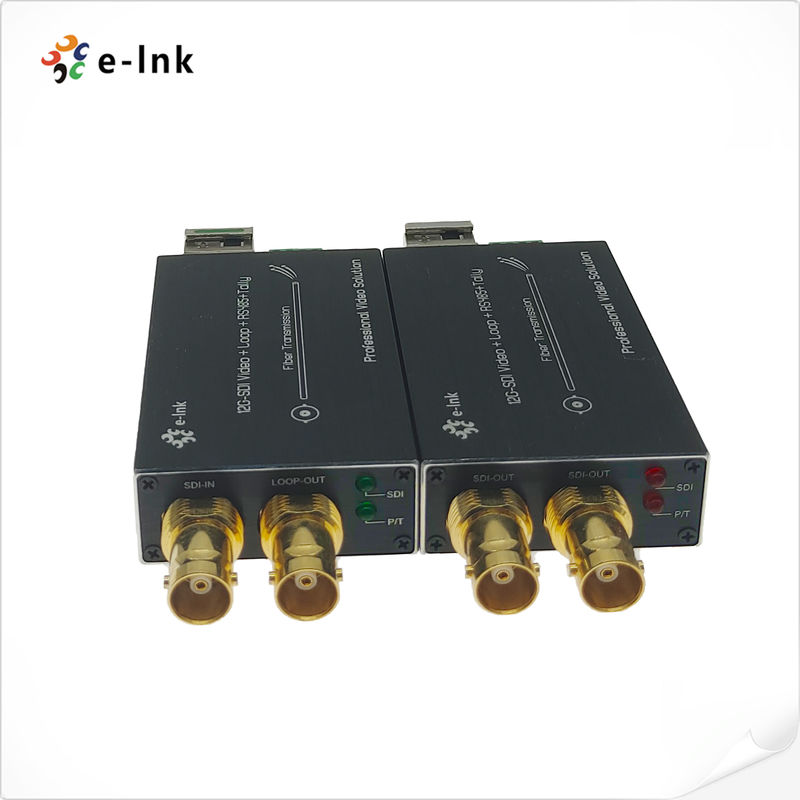

LNK-M12G-1V1T1D-serieMini-type 12G-SDI-vezelconverter ondersteunt 1Ch 12G Video (geïntegreerde audio), 1Ch Tally-signaal en 1Ch Backward RS485, verzonden via glasvezelkabel,en het signaal lokaal te monitoren over een 12G lus outputE-link 12G Video over Fiber Converters bevat een zender en een ontvanger voor HDTV 4K*2K ((3840*2160@60Hz), 1080P,1080I, 720P.
Technische indexen
|
Formaten
|
Ondersteunt ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) en ST-259 ((SD)
|
|
Compatibel
|
Compatibel met DVB-ASI en AES10 (MADI)
|
|
Invoer
|
1 x 12G-SDI op BNC
|
|
Output
|
1 x LC-optische vezels
|
|
1 x 12G-SDI loop-out op BNC
|
|
Ondersteunde resolutie
|
HDTV 4K*2K, 1080P, 1080I, 720P
|
|
Resolutiebereik
|
3840*2160@60Hz
|
|
Invoer specificatie van de kabel
|
≤ 70m@12G SDI Belden 1694A
|
|
Specificatie van de uitgangskabel
|
≤ 70m@12G SDI Belden 1694A
|
|
Gegevenstype
|
Achteruit geteld
|
|
Gegevenstype
|
Achteruit RS485
|
|
Bandbreedte van de optische transmissie
|
270MHz12GHz
|
|
Kracht
|
5-15 VDC
|
|
Energieverbruik
|
2 W (max.)
|
|
Afmetingen (LxWxH)
|
80 x 40 x 20 (mm)
|
|
BewaarplaatsTemperatuur
|
-40°C ∼80°C
|
|
Werktemperatuur
|
-40°C ∼85°C
|
Informatie over bestellingen
|
Model
|
Beschrijving
|
|
LNK-M12G-1V1T1D-20
|
Mini-type12G- SDI naar Fiber Converter met Tally, Omgekeerde RS485en loop uit, SMF, LC-vezelconnector20KM, inclusief zender en ontvanger, gebruikt in paren
|
Toepassing
