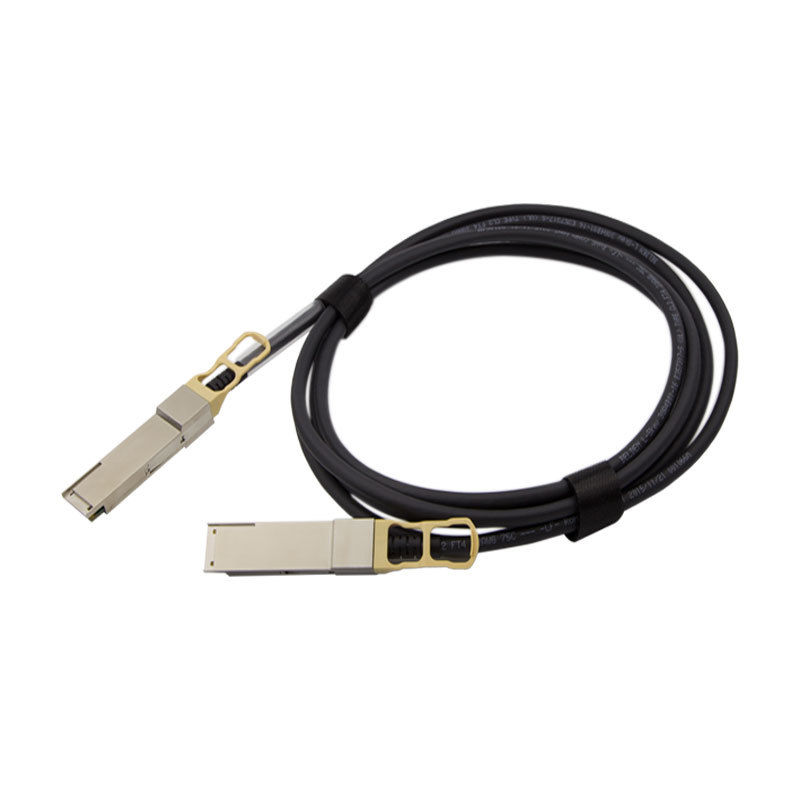

Testtype

Testpunt

Doelwit

Referentie

Differentiële impedantie

100+/-10 ohm (stijgtijd van 50 ps (20 %-80 %))

IEEE Std.802.3ba

Elektrische kenmerken

Differentiële modus RL

Frequentie ((GHz)

0.1-1.0

1.0-4.1

SDD11 & SDD22 (max)

- 10

-12-2*sqrt ((f))

Per tabel 10 van 1B

Kabel MOL.v 0.68

Differentieel IL

Frequentie

100 MHz

200 MHz

625 MHz

1250 MHz

1875 MHz

2500 MHz

SDD21 ((min)

-8

-8

- Acht.5

- Twaalf.1

- Vijftien.7

- 17

Referentietabel 43 van Infiniband Architecture Spec, V2

Volgende

≥ 26 dB @ 10 MHz tot 5,0 GHz

/

Intra-paar scheefheid

≤ 100 ps ((TDT-methode) Steegtijd van 35 ps

(20 % - 80 %)

Intra-paar scheefheid

≤ 400 ps ((TDT-methode) Steegtijd van 35 ps

(20% tot 80%)

Omgevingskenmerken

Werktemperatuur

-40°C tot 85°C

Bedrijfstemperatuurbereik van de kabel

Thermische schok

Geen bewijs van lichamelijke schade

Test EIA-364-32

Cyclische temperatuur en luchtvochtigheid

Geen bewijs van lichamelijke schade

EIA-364-31 Methode III,testvoorwaarde A

Zoutsproei

48 uur zoutbespuiting na de schelp corrosieve oppervlakte minder dan 5%

EIA-364-26

Temperatuurlevensduur

De prestaties voldoen aan de specificatievereiste.

EIA-364-17, methode A, testvoorwaarde 3 bij 105°±2°C

Mechanische kenmerken

Mechanische trillingen

De prestaties voldoen aan de specificatievereiste.

EIA-364-28E.11 TC-VII, testconditie D 15 minuten op de as X, Y, Z.

Cable Flex

De prestaties voldoen aan de specificatievereiste.

EIA-444-1B

Mechanische schok

De prestaties voldoen aan de specificatievereiste.

EIA-364-27B, TG-G. 3 keer in 6 richtingen, 100 g, 6 ms

Invoeging van de kabel

40 N max.

Per QSFP MSA Rev 1.0

Uittreksel van de kabelstop

30 N max.

Per QSFP MSA Rev 1.0.

Vergrendeling van de vergrendeling

50N Min. Geen bewijs van lichamelijke schade

EIA-364-13

Duurzaamheid

Geen sporen van lichamelijke schade.

EIA-364-09; plug-and-unplug cycli uitvoeren
