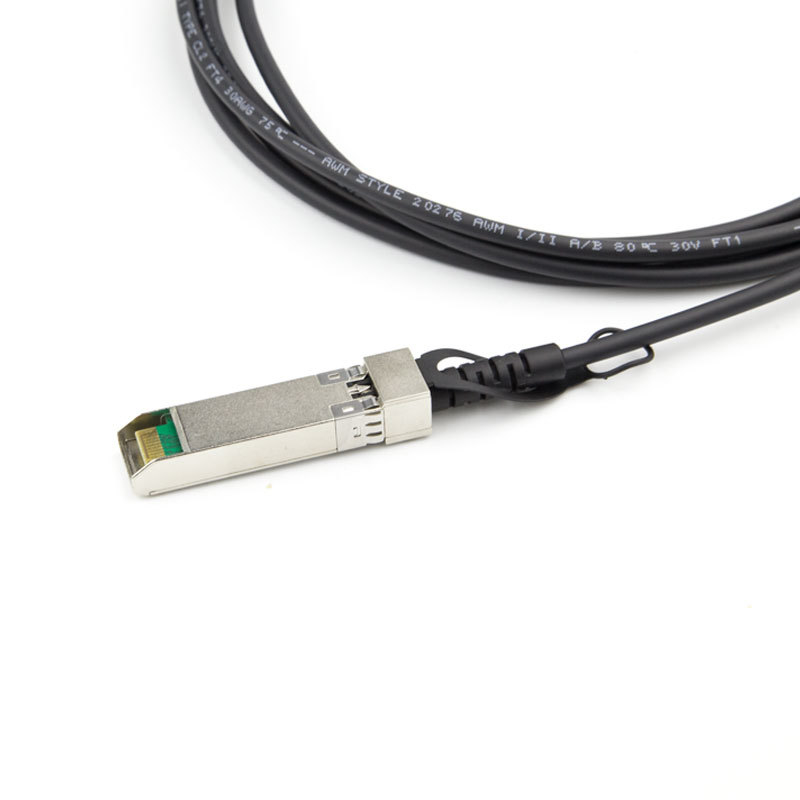

Test Type

Test Item

Doel

Referentie

Elektrische Kenmerken

Differentiële Modus RL(SDDII)

0.01

4. 1

Waar f in GHz is

Meeteenheden: dB

SFF 8431

Common mode return loss (SCCII)

0.01

2.5

Waar f in GHz is

Meeteenheden: dB

SFF 8431

NEXT

<-26dB van 1MHz tot 11GHz

/

Kabelassemblage Impedantie

100+/ -100hm

Stijgtijd van 30 ps (20 %- 80 %)

(20%~80 %)

Invoegverlies Afwijking

-1dB≤ILD≤1dB

300KHz≤f≤6GHz

/

Omgeving Kenmerken

Bedrijfstemperatuur

-40~85°C

Kabel bedrijfstemp. bereik

Thermische Schok

Elektrische prestaties voldoen aan de specificatie-eis

EIA-364-32D. Methode A. TC-1. -55 10 85C,100 cycli, 15 min, verblijven

Cyclische Temp. & Vochtigheid

Elektrische prestaties voldoen aan de specificatie-eis

EIA-364-31 Methode III, Test Cond A

Zoutnevel

48 uur zoutsproeien na corrosiegebied van de behuizing minder dan 5%

EIA-364-26

Temperatuur Levensduur

Prestaties voldoen aan de specificatie-eis

EIA-364-17B w/ RH, Vochtige hitte 85C bij 85% RV voor 500 uur

Mechanisch Kenmerken

Mechanisch Trilling

Prestaties voldoen aan de specificatie-eis

EIA-364-28E.11 TC-VII, Test Cond. D 15 minuten in X,Y,Z-as.

Kabel Plug Retentie in Cage

90N Min.

Geen functionele schade aan kabelplug onder 90N. Per SFF-8432 Rev 5.0

Kabel Retentie in Plug

90N Min.

EIA-455-6B

Mechanische Schok

Prestaties voldoen aan de specificatie-eis

Klem en Schok per EIA-364-27B, TC-G, 3 keer in 6 richtingen, 100g, 6ms

Kabel plug Invoeging

18N(Max.)

SFF-8432 Rev 5.0

Kabel plug extractie

12.5N(Max.)

SFF-8432 Rev 5.0

Duurzaamheid

50 Keer. Geen bewijs van fysieke schade

EIA-364-09; voer uit plug&unplug cycli Plug en Receptacle mate rate: 250 keer/uur
