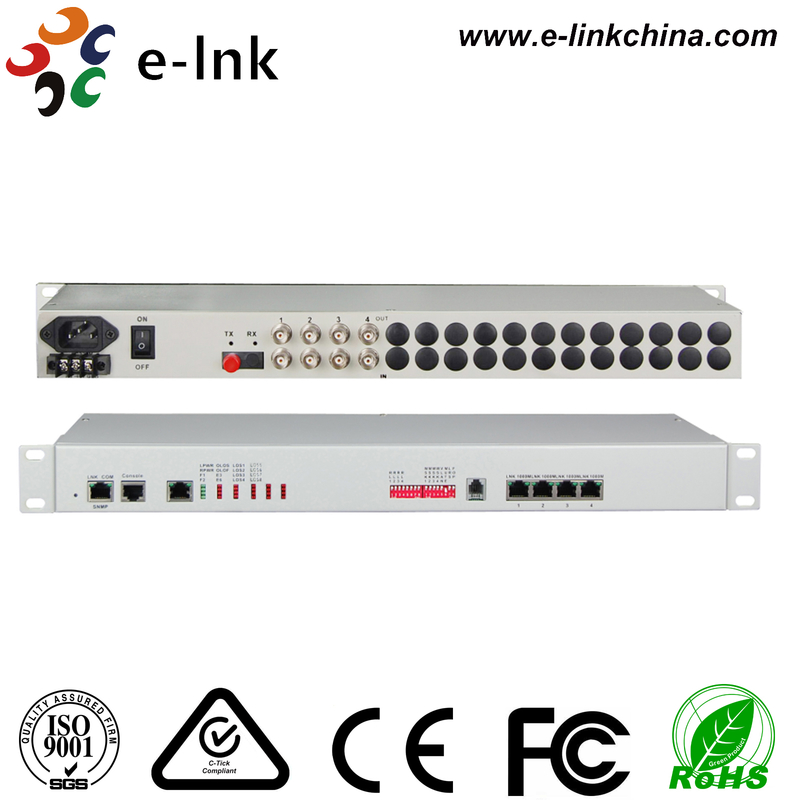

4E1+4GE+Telefoon+SNMP Glasvezel Optische Multiplexer
4E1+4GE+Telefoon+SNMP Glasvezel Optical Multiplexer
Voordelen
Ø Gebaseerd op zelf-copyright IC
Ø De glasvezelbandbreedte is tot 1,5G, Ethernet-bandbreedte is Wire Speed 1000M
Ø Ethernet-interfacesnelheid is 10/100/1000M, half/full duplex Auto-Nego
Ø 4*Ethernet-interface is switch-interface, ondersteunt VLAN, kan worden ingesteld op 4 kanaals logische isolatie
Ø Biedt Console beheerinterface (RS232)
Ø Biedt twee glasvezelinterfaces 1+1 bescherming(APS)functie
Ø E1-interface voldoet aan G.703, gebruikt digitale klokherstel en soepele fasevergrendelingstechnologie
Ø Gebruikt standaard 2-draads telefoon (niet-telefoonhoorns) ingesteld als engineering order-wire hotline (optioneel)
Ø Wanneer optisch signaalverlies, kan het detecteren of het externe apparaat is uitgeschakeld of de glasvezel is losgekoppeld, en geeft alarm via LED
Ø Het lokale apparaat kan de werking van het externe apparaat bekijken
Ø Biedt 2 uitbreidingsinterfaces, u kunt 1~2 kanaals asynchrone data uitbreiden, zoals RS232/RS485/RS422/Manchester code;
Ø Biedt opdracht de externe interface Loop Back, ondersteunt lokale E1 Loop Back-functie, ondersteunt E1 LOS en AIS alarm, vereenvoudigt lijnonderhoud
Ø De transmissieafstand is tot 2-100 km zonder onderbreking
Ø Ondersteunt SNMP-manager (SNMP-agent binnenin)
Ø AC 220V, DC-48V, DC24V kan optioneel zijn
Ø DC-48V/DC24V voeding polariteitsdetectiefunctie, polariteitsvrij
Overzicht
Dit apparaat is het point-to-point optische transmissieapparaat ontwikkeld op basis van VLSI. Het apparaat biedt 1-4*E1-interface, 1-4*10/100/1000M Ethernet-interface (Wire Speed 1000M) en 2 uitbreidingsinterfaces. 4* Ethernet-interface is switch-interface, kan VLAN ondersteunen. 1 uitbreidingsinterface kan worden gebruikt als het transmissiekanaal van RS232/RS485/RS422 asynchrone data, droog contact signaal, 1 kanaals digitale zakelijke telefoon kan optioneel zijn. Het is zeer flexibel. Het heeft een alarmfunctie. Het werk is betrouwbaar, stabiel en laag stroomverbruik, hoge integratie, klein formaat.
Technische Indexen
|
Parameter
|
Specificaties
|
|
Glasvezel
|
Multi-mode Glasvezel
50/125um, 62.5/125um,
Maximale transmissieafstand: 5Km @ 62.5 / 125um single mode glasvezel, demping (3dbm/km)
Golflengte: 820nm
Zendvermogen: -12dBm (Min) ~-9dBm(Max)
Ontvangergevoeligheid: -28dBm (Min)
Link budget: 16dBm
Single-mode Glasvezel
8/125um, 9/125um
Maximale transmissieafstand:40Km
Transmissieafstand: 40Km @ 9 / 125um single mode glasvezel, demping (0.35dbm/km)
Golflengte: 1310nm
Zendvermogen: -9dBm (Min) ~-8dBm (Max)
Ontvangergevoeligheid: -27dBm (Min)
Link budget: 18dBm
|
|
E1 Interface
|
Interface Standaard: voldoen aan protocol G.703;
Interfacesnelheid: 2048Kbps±50ppm;
Interface Code: HDB3;
E1 Impedantie: 75Ω (onevenwichtig), 120Ω (evenwichtig);
Jitter tolerantie: In overeenstemming met protocol G.742 en G.823
Toegestane demping: 0~6dBm
|
|
Ethernet-interface (10/100M/1000M UTP)
|
Interfacesnelheid: 10/100/1000MMbps, half/full duplex auto-negotiatie
Interface Standaard: Compatibel met IEEE 802.3, IEEE802.1Q(VLAN)
MAC Adres Capaciteit: 4096
Connector: RJ45, ondersteunt Auto-MDIX
|
|
Stroom
|
Voeding: AC220V；DC –48V；DC +24V
Stroomverbruik: ≤10W
|
|
Werkomgeving
|
Werktemperatuur: -10°C ~ 60°C
Werkvochtigheid: 5%~95 % (geen condensatie)
Opslagtemperatuur: -40°C ~ 80°C
Opslagvochtigheid: 5%~95 % (geen condensatie)
|
Toepassing
