4E1 4FE-vezel-PDH-multiplexer
, PDH-multiplexer met glasvezel met garantie
, 1+1 vezel multiplexer voor PDH
4e1 + 4fe 1 + 1 vezel PDH -multiplexer

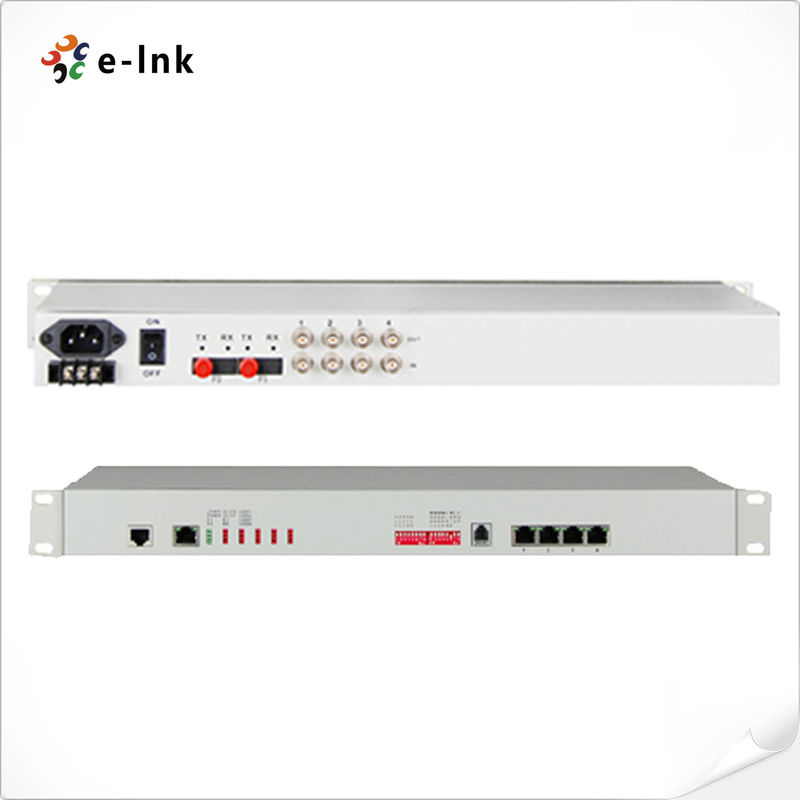

4E1 + 4FE 1+1 Fiber PDH Multiplexer
Voordelen
·Gebaseerd op zelfcopyright IC
·Modulaire brede dynamische optische detector
·Het apparaat biedt master-optische vezel interface en back-up optische vezel interface, Dual Optical Port back-up functie zorgt ervoor dat het werk nooit zal breken
·Ethernet-interface snelheid is 10M/100M, half/full duplex automatisch- Onderhandeling
·4kanaal Ethernet-interface is switch interface, ondersteunt VLAN, kan worden ingesteld op 4 kanaal logische isolatie
·Interface E1 voldoet aan G.703, neemt digitale klokherstel en vloeiende fase-lock technologie
·1 kanaal PCM digitale zakelijke telefoon (facultatief)
·Wanneer optisch signaal verliezen, kan het detecteren van het apparaat is de afstandsbediening uitgeschakeld of vezel is afgesloten, en geeft alarm door LED
·Het lokale apparaat kan de werkingsconditie van het externe apparaat zien
·Biedt 2 uitbreidingsinterfaces, u kunt 1~2kanaal asynchrone gegevens uitbreiden, zoals RS232/RS485/RS422/Manchester code;
·1~2 kanaal stem, 1~4 kanaals schakelaar, of twee/vier lijn audio enzovoort
·Geef het commando van de afstandsinterface Loop Back, gemak lijn onderhoud
·De transmissie afstand is tot 2-120Km zonder onderbreking
·AC 220V, DC-48V, DC24V kan optioneel zijn
·DC-48V/DC24V voedingsvoorziening polariteitsdetectiefunctie, polariteitsvrij
Overzicht
Dit apparaat biedt 1-4Channel E1-interface, master-optische vezel-interface en back-up-optische vezel-interface, 1-4Channel 10M/100M Ethernet-interface (Line Rate 100M) en 2 uitbreidingsinterface.4Channel Ethernet-interface is een switch-interface, kan VLAN ondersteunen. 2 uitbreidingsinterface kan worden gebruikt als het transmissiekanaal van RS232/RS485/RS422 asynchrone gegevens, spraaksignaal, 2/4 lijn E&M audio signaal, switch signaal,Ethernet-signaal (bandbreedte 2M)Het is zeer flexibel. Het heeft alarmfunctie. Het werk is betrouwbaar, stabiel en met een laag stroomverbruik, hoge integratie, klein formaat.
Technische indexen
|
Parameter
|
Specificatie
|
|
Zuivel
|
|
Multi-mode vezels
|
|
Vlakken
|
50/125um, 62.5/125um
|
|
Maximale transmissieafstand
|
5 km @ 62.5 / 125um enkelmodusvezel, verzwakking (3dbm/km)Golflengte: 820nm
|
|
Transmissievermogen
|
-12 dBm (min) ~-9 dBm (max)
|
|
Gevoeligheid van de ontvanger
|
-28 dBm (min)
|
|
Linkenbegroting
|
16 dBm
|
|
Uni-mode vezels
|
|
Vlakken
|
8/125um, 9/125um
|
|
Maximale transmissieafstand
|
40 km.
|
|
Transmissieafstand
|
40 km @ 9 / 125um enkelmodusvezel, verzwakking (0,35 dBm/km)
|
|
Waallengte
|
1310 nm
|
|
Transmissievermogen
|
-9dBm (min) ~-8dBm (max)
|
|
Gevoeligheid van de ontvanger
|
-27 dBm (min)
|
|
Linkenbegroting
|
18 dBm
|
|
E1 Interface
|
|
Interface standaard
|
voldoen aan protocol G.703
|
|
Interface-percentage
|
n*64Kbps±50ppm
|
|
Interfacecode
|
HDB3
|
|
E1 Impedantie:
|
75Ω (onbalans), 120Ω (balans)
|
|
Jitter tolerantie
|
Overeenkomstig protocol G.742 en G.823
|
|
Toegestane verzwakking
|
0~6 dBm
|
|
EthernetIk...Interface (10/100M)
|
|
Interfacepercentage
|
10/100 Mbps, half/full duplex automatische onderhandeling
|
|
Interface standaard
|
Compatibel met IEEE 802.3, IEEE 802.1Q (VLAN)
|
|
MAC-adrescapaciteit
|
4096
|
|
Verbinding
|
RJ45, ondersteun Auto-MDIX
|
|
Kracht
|
|
Stroomvoorziening
|
AC180V ~ 260V;D.C.–48 V;DC + 24V
|
|
Energieverbruik
|
≤10W
|
|
Afmeting
|
|
Productgrootte
|
19 inch 1U 485X138X44mm ((WXDXH))
|
|
Eenvoudige verpakking
|
522X198X82mm ((WXDXH))
|
|
Gewicht van het stuk
|
3 kg
|
|
Werkomgeving
|
|
Werktemperatuur
|
-10 °C ~ 50 °C
|
|
Werkvochtigheid
|
5% tot 95% (geen condensatie)
|
|
Bergingstemperatuur
|
-40 °C ~ 80 °C
|
|
Bewaarvochtigheid
|
5% tot 95% (geen condensatie)
|
