4 kanaals SDI-vezelconverter
, 3G-SDI-vezelconverter

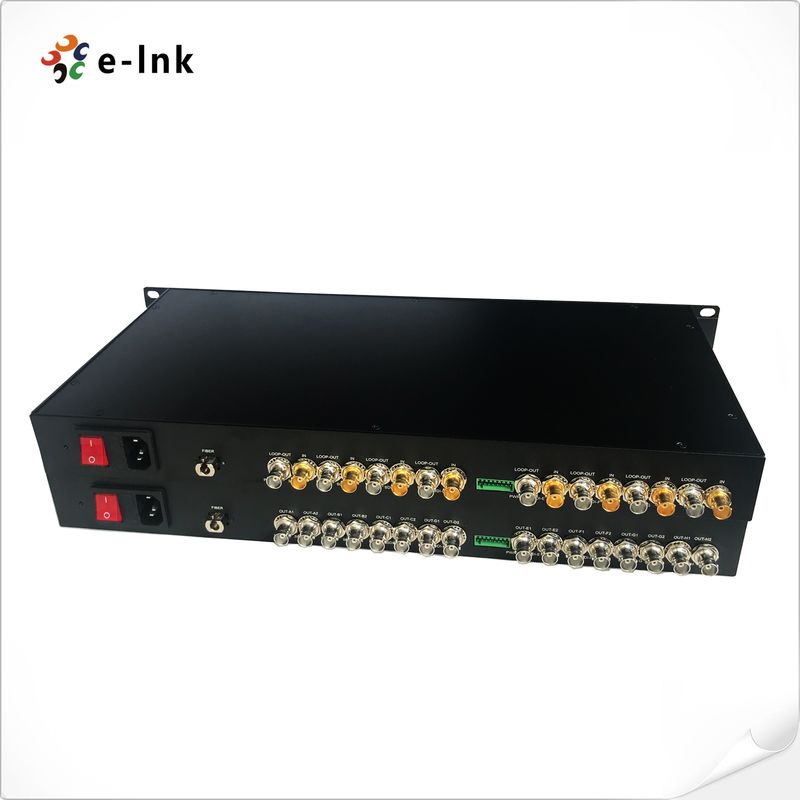

4-kanaals tweerichtings 3G-SDI-vezelconverter
4-Kanaal Bidirectioneel 3G-SDI Glasvezel Converter
Model: LNK-3GSDI-4BV Serie
Overzicht
LNK-3GSDI-4BV Serie ondersteunt 4-kanaals bidirectionele 3G-SDI standaard high-definition videosignaaloverdracht
via een enkele glasvezelkabel en bewaakt het signaal lokaal via een 3G/HD-SDI loop-uitgang. E-link 3G-SDI Video over
Glasvezel Converters bevatten een zender en een ontvanger voor 1080P 3G-SDI signaal. E-link 3G-SDI Glasvezel Converters
kunnen gelijktijdig 4-kanaals bidirectionele 3G-SDI Video, 1-kanaals Reverse RS-485 data, signaal verzenden via een enkele
glasvezel. De videokwaliteit is tot broadcast-standaard, audiokwaliteit tot CD-niveau ondersteunt Reverse RS-485 data
communicatieformaat.
Kenmerken
► 4-kanaals bidirectionele 3G-SDI video-overdracht via glasvezel
► Automatische kabel-egalisatie om signaalintegriteit te garanderen
► Automatische re-clocking 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Direct compatibel met 3G-SDI camerasystemen en ondersteunt Reverse RS-485 dataprotocollen
► Lange transmissiemogelijkheid van minimaal 10 km (6,2 mijl), tot 120 km
► Klemmenblokvoeding voor industriële toepassing
► Ondersteunt hot swapping en hot plugging
► Volledige digitale niet-compressie broadcast-niveau transmissie;
► super optisch dynamisch bereik en geen aanpassing voorafgaand aan gebruik;
► glasvezel WDM/CWDM/DWDM techniek;
► industrieel niveau ultra-breed temperatuurbereik (-40℃~+85℃), aanpasbaar aan verschillende omgevingen;
Technische Indexen
| Glasvezel Optische interface |
| Glasvezel interface |
Simplex LC |
| Transmissie afstand |
550m-20Km |
| Golflengte |
1310nm/1550nm |
| Video |
| Video interface |
BNC |
| Video input/output impedantie |
75Ω |
| Video input/output spanning |
Typisch: 1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Video Bitsnelheid |
Max 3.2Gb/s |
| Differentieel gain (10%～90% APL) |
<1% |
| SDI formaat ondersteuning |
625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Video SDI standaard |
270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s Mapping(3G-SDI) |
| SMPTE424M 3Gb/s seriële interface(3G-SDI) |
| Data |
| Fysieke interface |
Industriële standaard schroefklem |
| Datatype |
Reverse RS485 |
| Frequentie/Snelheid ondersteuning |
Max. 57600bps voor RS485 |
| BER |
<10ˉ9 |
| Elektrisch |
| Stroomadapter |
AC 110~220V |
| Stroomverbruik |
<15W |
| LED Indicator |
| SDI A/B/C/D/E/F/G/H |
SDI video |
| PWR |
Stroomvoorziening |
| Mechanisch |
| Afmetingen (LxBxH) |
19 inch 1U (483 x 220 x 44.45mm) |
| Gewicht |
7KG/paar |
| Behuizing |
Aluminium behuizing |
| Montage opties |
Rack mount |
| Omgeving |
| Werktemperatuur |
-20℃～+70℃ |
| Opslagtemperatuur |
-40℃～+80℃ |
| Werkende vochtigheid |
0~95% |
| MTBF |
≥100000 uur |
Bestelinformatie
| Model |
Beschrijving |
| LNK-3GSDI-4BV |
4-kanaals bidirectionele 3G-SDI video met loop-out, 20km, SM, FC, inclusief 1 zender & 1 ontvanger, gebruikt per paar |
| LNK-3GSDI-4BV1R |
4-kanaals bidirectionele SDI video met loop-out + 1-kanaals RS485 Reverse Data, 20km, SM, FC, inclusief 1 zender & 1 ontvanger, gebruikt per paar |
