HD/SD-SDI optische micro-extender
, 3G/HD/SD-SDI optische micro-extender
Signaalstandaard: |
SD-SDI (270 Mbps), HD-SDI (1,485 Gbps), 3G-SDI (2,97 Gbps) |
HD-SDI Jitter: |
De in de bijlage bij Verordening (EG) nr. 45/2001 bedoelde informatie moet worden verstrekt aan de b |
SFP: |
Simplex LC, 3,125 Gbps. ≤ 120 km transmissieafstand |
CWDM-golflengte: |
1270~1610nm, 20nm raster volgens ITU-T |
Bergingstemperatuur: |
-40℃~+80℃ |
Afmetingen (LxWxH): |
58 x 21 x 20 mm |

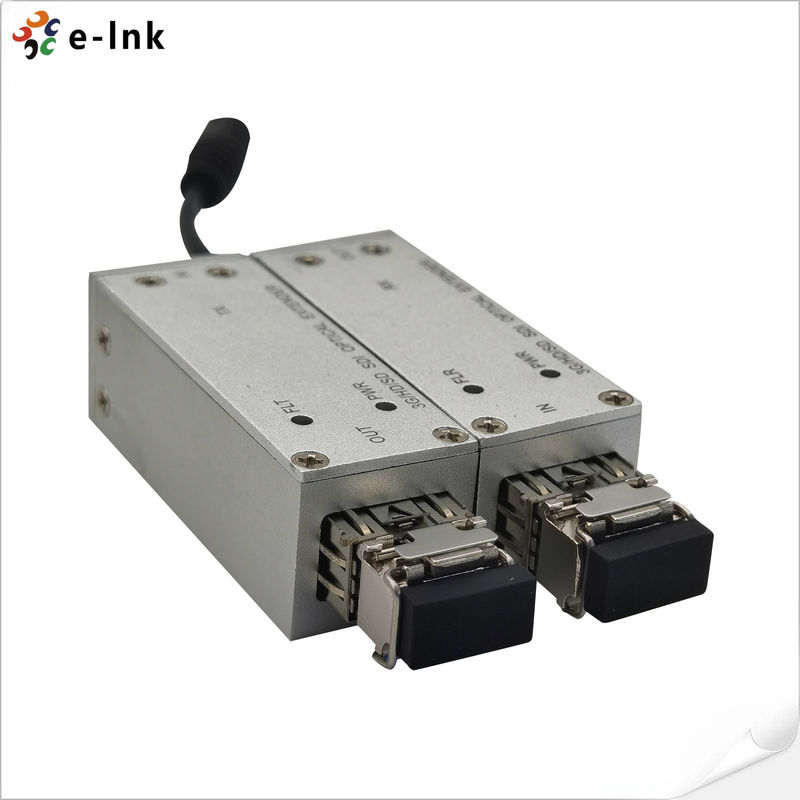

SMB 3G/HD/SD-SDI optische micro-extender
SMB 3G/HD/SD-SDI optische micro-extender
Model:LNK-M3G-SMB1V-20 serie
Overzicht
LNK-M3G-SMB1V-20 Series 3G-SDI/HD-SDI/SD-SDI micro extender glasvezel transmissiesysteem dat
één 3G-SDI, HD-SDI, SD-SDI high definition digitale video of één DVB-ASI-stroom via één enkelmodus of multimode
met behulp van de SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) normen.
De nieuwe technologie voor het opzetten en bedienen van de digitale glasvezeltransmissie is eenvoudig en vereist geen aanpassingen.
De SDI-micro-extender-serie maakt gebruik van een 5V-stroomtoevoer met een laag stroomverbruik.
Kenmerken
3G-SDI/HD-SDI/SD-SDI signaal automatische herkenning, geen handmatige selectie nodig
¢ Verzendingsafstand tot 120 km
CWDM-technologie waarmee tot 16 (18) kanalen over één vezel kunnen worden verzonden
️ Voldoen aan SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N
¢ Voldoen aan DVB-ASI ((EN50083-9)
¢ handige instructie van de LED-status.
¢ PCB-platen zijn milieuvriendelijk (Pb-vrij)
- PCB-platen met een meerlagig ontwerp om een stabiele en betrouwbare signaaloverdracht te garanderen
Technische indexen
| SDI-invoer |
| Video-standaard |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M |
| Signaalstandaard |
SD-SDI ((270 Mbps), HD-SDI ((1.485 Gbps), 3G-SDI ((2.97 Gbps) |
| Resolutie |
10 bit |
| Signalniveau |
< 80 mVp-p |
| Impedantie |
75Ω |
| Verbinding |
MKB |
| SDI-uitgang |
| Signalniveau |
800mVp-p±10% |
| Stijging/valtijd |
< 0,8ns |
| HD-SDI Jitter |
De in de bijlage bij Verordening (EG) nr. 45/2001 bedoelde informatie moet worden verstrekt aan de bevoegde autoriteit van de lidstaat van herkomst. |
| SDI Jitter |
De in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde gegevens moeten worden verzameld in een van de volgende formaten: |
| Impedantie |
75Ω |
| Verbinding |
MKB |
| Optische interface |
| SFP |
Simplex LC, 3,125 Gbps. ≤ 120 km transmissieafstand |
| Standaard SM-golflengte |
1310 nm, 1550 nm |
| CWDM-golflengte |
1270~1610nm, 20nm raster volgens ITU-T |
| Temperatuurbereik |
0 ~ 70 ̊C |
| Elektrische apparatuur |
| Kracht |
5VDC, 1A |
| Verbruik |
< 5W |
| LED-indicator |
| FLT |
Status van de glasvezelverbinding (zender) |
| FLR |
Status van de glasvezelverbinding (ontvanger) |
| PWR |
Standaard van het vermogen |
| Mechanische apparatuur |
| Afmetingen (LxWxH) |
58 x 21 x 20 mm |
| Gewicht |
100 g/paar |
| Hoesjes |
Aluminium behuizing |
| Montageopties |
Desktop |
| Milieu |
| Werktemperatuur |
-20°C+70°C |
| Bergingstemperatuur |
-40°C+80°C |
| Werkvochtigheid |
0~95% |
| MTBF |
≥100000 uur |
Toepassing
Informatie over bestellingen
| Model |
Beschrijving |
| LNK-M3G-SMB1V-20 |
SMB 3G/HD/SD-SDI optische micro-extender, 1310/1550 nm, Simplex LC, Single Mode, 20 km inclusief zender en ontvanger, gebruikt door paren |
