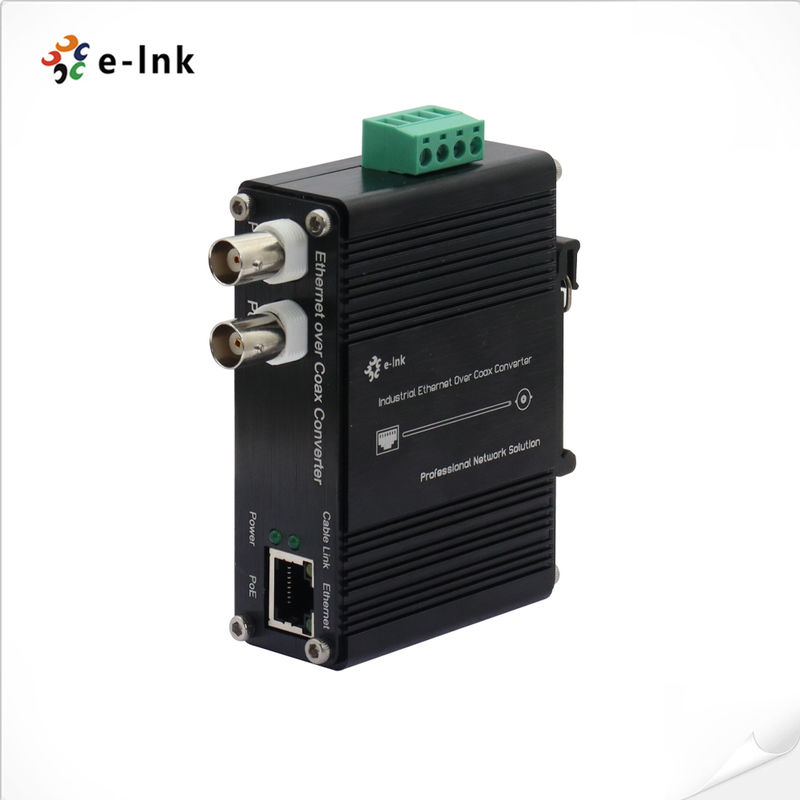

DIN-Rail Industriële 10/100Base-TX Ethernet over Coax Extender
DIN-RailIndustriële 10/100Base-TX Ethernetover Coax Extender
Model:LNK-DDe EC110-serie
Overzicht
De LNK-DEC110 Series DIN-Rail Ethernet over Coaxial Converter is een nieuw ontworpen Ethernet
Dit apparaat is ontworpen om Ethernet-netwerksignaal en stroom over bestaande
coaxiale kabel, en in staat om te leven zenden multi-kanaal Power + Network datum signaal, de maximale afstand
2pc BNC ontwerp ondersteunt het verbinden van 2 kanaal taklijnen tegelijkertijd
Het totale vermogen van elektriciteit is 100W, elk BNC max is 50W. Netwerk max baud-rate is tot
Het heeft uitstekende bliksembescherming en anti-interferentie.
Ingebouwde intelligente auto-monitoring module op industrieel niveau (deze functie is optioneel), deze functie kan
maken het apparaat intelligent detecteren circuit individueel, altijd automatisch detecteren netwerkcommunicatie
Als een verbinding abnormaal is, laat het apparaat zich herstellen om de communicatie te koppelen.
automatisch, zorgen voor de netwerkcommunicatie link gegevensoverdracht stabiel.
Netwerkverbinding, nooit storing industrie netwerk transmissie.
Deze serieproducten worden veel gebruikt in CCTV-bewaking en uitbreiding van het netwerk op afstand.
Kenmerken
¢ Overbrengen van 10/100 Mbps Full Duplex Ethernet tot 1200m (zonder PoE) of 300m (met PoE)
► Transmission Media: Coaxial Cable(Best), 586B, CAT5e/6
Invoerspanning: DC18V~48V (POE: DC48V).
️ Ondersteuning van Power over Coax en Power over Ethernet tegelijkertijd.
2pc BNC-ontwerp, ondersteuning om max. 7 kanalen te verbinden
Gebruik het bestaande netwerk, eenvoudig te installeren, plug & play.
¢ Code standaard: voldoen aan IEEE802.3 10/100 basis-TX Ethernet standaard protocol
Geavanceerde 128-bit AES-gecodeerde transmissie en PoE+-energie-technologie
Uitstekende bescherming: ingebouwde tijdelijke bescherming; industrieel temperatuurbereik. Uitstekende bliksembescherming en sterk anti-interferentie, overspanningsbescherming
Technische indexen
| Ethernet |
| Normen |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX |
| IEEE802.3af Power over Ethernet |
| IEEE802.3at Power Over Ethernet |
| Kabels |
10Base-T: categorie 3,4,5, of hoger |
| |
100Base-TX: Cat5 of hoger |
| Maximale afstand |
Cat5UTP tot 100 m |
| Verbinding |
1 x RJ45 |
| Coaxieel |
| Kabels |
Coaxkabel (75 ohm) |
| Verbinding |
1 BNC (vrouw) |
| Afstand |
Tot 1200 m (zonder PoE), 300 m (met PoE) |
| Gegevenspercentage |
| Downlink (TX naar RX) |
90 Mbps (max.) |
| Uplink (RX naar TX) |
90 Mbps (max.) |
| Technologie |
Vervaardiging van elektrische apparatuur |
| Bescherming |
| Omgekeerde polariteit |
Huidig |
| Elektrische en mechanische apparatuur |
| Invoervermogen |
DC18V~48V (PoE: DC48V) |
| Energieverbruik |
8W Max. (PoC niet in gebruik) |
| 60W max. (Poc in gebruik) |
| LED-indicatoren |
| Kracht (Kracht) |
RED (Aanschakelen: blijven verlichten; uitschakelen: uitschakelen) |
| Coax (kabelverbinding) |
GROEN (flicker: signaaloverdracht) |
| Ethernet |
SPD, LINK/ACT, PoE ((zender)) |
| PoE |
| Standaard |
IEEE802.3af/at |
| Modus |
B-modus |
| Haven |
RJ45 |
| Max. vermogen per poort |
25.5W max. bij RX (aangedreven apparaat) |
| 30W Max.at TX (Power Souring Equipment) |
| Modus |
Positief ((VCC+): RJ45 Pin 4,5 |
| Negatief (VCC-): RJ45 Pin 7,8 |
| Afmetingen (W x D x H) |
95 × 67 × 30 mm |
| Gewicht |
0.5 kg |
| Hoesjes |
Aluminium koffer |
| Milieu |
| Operatietemperatuur |
-10 °C tot 60 °C (14 °F tot 140 °F) |
| Bergingstemperatuur |
-40 ̊C tot 85 ̊C (-40 ̊F tot 185 ̊F) |
| Relatieve luchtvochtigheid |
5% tot 90% niet-condenserend |
| MTBF |
> 100 000 uur |
| Reglementaire goedkeuringen |
ISO9001
FCC deel 15 klasse A
EN55022 klasse A
Overspanningsbescherming
RJ45: 1KV
BNC: 2KV
Vermogen: 500V
|
Toepassing
Bestelgegevens
| Model |
Beschrijving |
|
LNK-DEC110-T/R
|
DIN-Rail EoC-omvormer, 1200 m transmissieafstand, inclusief zender en ontvanger, exclusief voedingsadapter
|
|
LNK-DEC110P-T/R
|
DIN-Rail EoC-omvormer met PoE+, 300 m transmissieafstand, inclusief zender en ontvanger, exclusief voedingsadapter
|
