Productgegevens
Plaats van herkomst: China
Merknaam: E-link
Certificering: ISO9001,CE,ROHS,FCC
Modelnummer: LNK-D3011-serie
Betaling en verzendvoorwaarden
Min. bestelaantal: 1 stuks
Prijs: negotiate
Verpakking Details: Standaardpakket voor vezelconverter
Levertijd: 3-5 werkdagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen: 10000 stuks/maand
Maximale afstand: |
Cat5 UTP tot 100m |
Waallengte: |
850nm/1310nm/1550nm |
Relatieve luchtvochtigheid: |
5% aan non-condensing 95% |
Bergingstemperatuur: |
-40°C aan 80°C (- 40°F aan 176°F) |
Energieverbruik: |
2.5W Max. 0,5A@5VDC |
Mtbf: |
100.000 uur |
Maximale afstand: |
Cat5 UTP tot 100m |
Waallengte: |
850nm/1310nm/1550nm |
Relatieve luchtvochtigheid: |
5% aan non-condensing 95% |
Bergingstemperatuur: |
-40°C aan 80°C (- 40°F aan 176°F) |
Energieverbruik: |
2.5W Max. 0,5A@5VDC |
Mtbf: |
100.000 uur |
Model:LNK-D3011-serie
Overzicht

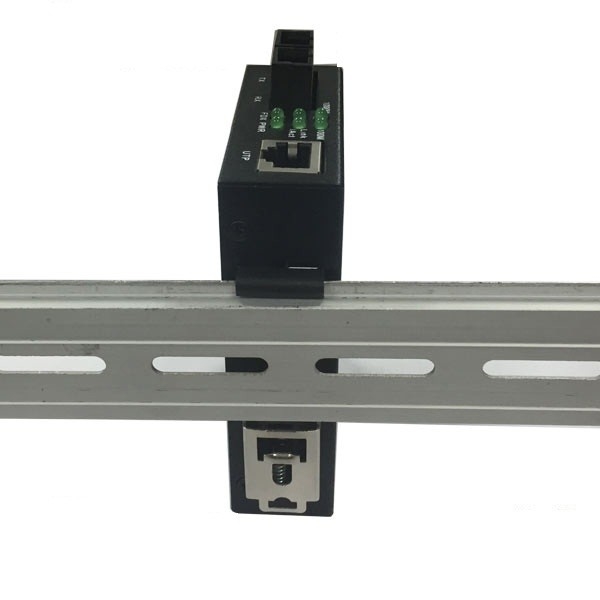

De LNK-D3011-serie is een DIN-Rail-mediaconverter met een clip waarmee gemakkelijk en veilig
LNK-D3011 ondersteunt 10/100/1000M Ethernet-poort en
1000M SC-poort. Momenteel ondersteunt het twee soorten media netwerkverbindingen:
10Base-T/100Base-TX/1000Base-T en 1000Base-SX/LX, die elektrische signalen met elkaar converteren
van 10Base-T/100Base-TX/1000Base-T gedraaide paren met optische signalen van 1000Base-SX/LX.
Het verlengt de transmissieafstand van het netwerk van 100 m via koperkabel tot 120 km via glasvezel.
Het ondersteunt transmissie in multi-mode dual fiber, single-mode dual fiber en single-mode single fiber.
Kenmerken
· Omzetten van 10/100/1000Base-TX naar 1000Base-X
· Volledig/Half duplex, automatische onderhandelingen
· Een- of meerrichtingsvezelwerking
• Single- of Dual-core vezels met SC-connectoren
· Ondersteuning van MDI/MDI-X Auto Crossover
· Plug-and-play
· DIN-Rail montagebaar
· 0°C tot 50°C (32°F tot 122°F)
Technische indexen
| Ethernet | |
| Normen: | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX | |
| IEEE802.3ab 1000Base-T | |
| IEEE802.3z 1000Base-X | |
| IEEE802.3X Stroomregeling | |
| Verwerkingstype: | Verzamel- en doorsturen |
| Half-duplex, Full-duplex | |
| Voorwaartsfilter: | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| 1,488,000pps (1000Mbps) | |
| Kabels: | 10Base-T: Cat5 of hoger |
| 100Base-TX: Cat5 of hoger | |
| 1000Base-TX: Cat5 of hoger | |
| Maximale afstand: | Cat5 UTP tot 100 m |
| Sluiting: | 1x RJ45 |
| Optische | |
| Kabels: | 50/125 μm of 62,5/125 μm (multimode) |
| 9/125μm (eenvoudige modus) | |
| Maximale afstand: | Multi-mode: 220m (62,5/125μm)/550m (50/125μm) |
| Eenvoudige modus: 20/40/60/80/120 Km | |
| Golflengte: | 850nm/1310nm/1550nm |
| Verbinding | SC |
| Milieu | |
| Werktemperatuur: | 0°C tot 50°C (32°F tot 122°F) |
| Opbergtemperatuur: | -40°C tot 80°C (-40°F tot 176°F) |
| Relatieve luchtvochtigheid: | 5% tot 95% niet-condenserend |
| MTBF: | > 100 000 uur |
| Elektrische en mechanische apparatuur | |
| Invoervermogen: | 5VDC (DC-sluiting) |
| Energieverbruik: | 2.5W Max. 0,5A@5VDC |
| LED-indicatoren | |
| Vermogen: | Standaard van het vermogen |
| 10/100/1000TX ((Per haven): | Link/Activiteit, snelheid ((100M, 1000M), FDX |
| 1000FX (per haven): | Verband/activiteit |
| Afmetingen (WxDxH): | 71 x 105 x 27 mm |
| Gewicht: | 0.5kg |
| Hoesje: | Metalen koffer |
| Montageopties: | Wandmontage / DIN-Rail / LNK-R14 2U Rack |
| Reglementaire goedkeuringen | |
| ISO9001, CE, FCC, RoHS | |
Toepassing
Informatie over bestellingen
| Model | Beschrijving |
| LNK-D3011 | 10/100/1000Base-T tot 1000Base-F, Mutli-modus, 550m, 850nm, SC, stand-alone, externe voedingsadapter |
| LNK-D3011-20 | 10/100/1000Base-T tot 1000Base-F, enkelmodus, 20 km, 1310 nm, SC, stand-alone, externe voedingsadapter |
| LNK-D3011S-20 | 10/100/1000Base-T tot 1000Base-F, WDM ((single fiber bi-direction), 20km, 1310/1550nm, SC, standalone, externe voedingsadapter |
| Montageopties: | DIN-Rail Mount Bracket; |
| Stroomopties: | 1A / 5VDC-stroomadapter met DC-aansluiting |
