Productgegevens
Plaats van herkomst: China
Merknaam: E-link
Certificering: ISO9001 / CE / RoHS / FCC
Modelnummer: E-link SFP-BIDI
Betaling en verzendvoorwaarden
Min. bestelaantal: 1Pair
Prijs: Negotiate
Verpakking Details: Optische vezel accessoires Standaard kartonnen verpakking
Levertijd: 1-3 werkdagen
Betalingscondities: L/C, T/T, Western Union, MoneyGram, PayPal
Levering vermogen: 1000000 stuks/maand
Gegevenspercentage: |
Gigabit Ethernet1.25G |
Bias Stroom: |
0 tot en met 100 mA |
Werktemperatuur: |
0 tot +70 |
Radius van de kromming: |
≥40mm |
TX macht: |
-5 tot 0 dBm |
rx macht: |
-23 tot -3 dBm |
Gegevenspercentage: |
Gigabit Ethernet1.25G |
Bias Stroom: |
0 tot en met 100 mA |
Werktemperatuur: |
0 tot +70 |
Radius van de kromming: |
≥40mm |
TX macht: |
-5 tot 0 dBm |
rx macht: |
-23 tot -3 dBm |

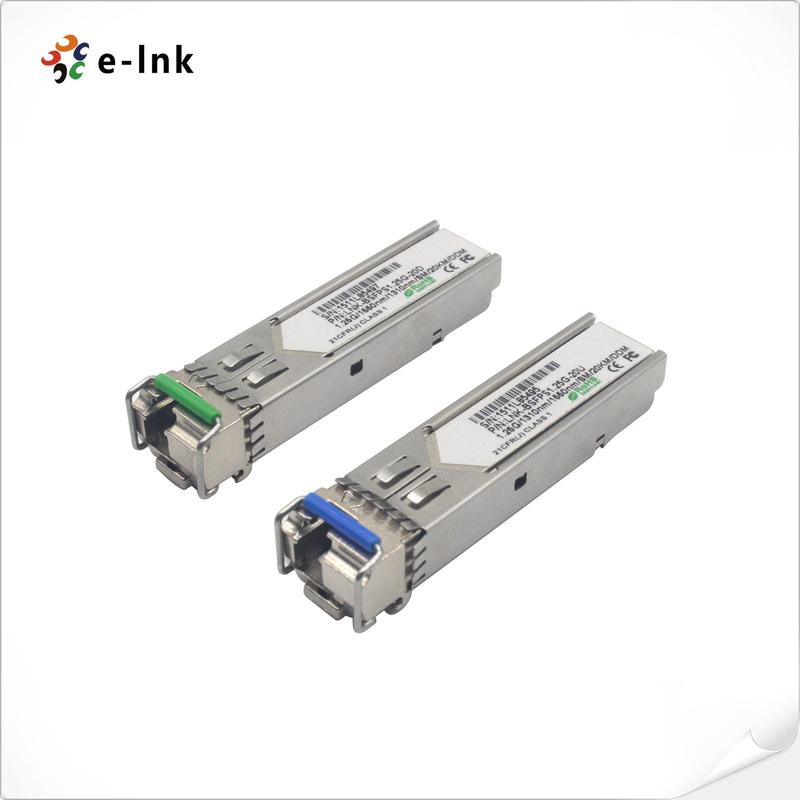

1.25Gbps SFP bi-directionele transceiver, 20km bereik 1310nm TX / 1490nm RX
Accessoires voor glasvezelVoordelen:
De SFP-BIDI-transceivers zijn hoogwaardige, kosteneffectieve modules die dubbele gegevenssnelheid ondersteunen
de snelheid van 1,25 Gbps/1,0625 Gbps en de transmissieafstand van 20 km met SMF.
De transceiver bestaat uit drie delen: een DFB-laserzender, een geïntegreerde PIN-fotodiode
met een transimpedantieversterker (TIA) en een MCU-besturingseenheid.
veiligheidseisen.
De transceivers zijn compatibel met SFP Multi-Source Agreement (MSA) en SFF-8472.
informatie, zie SFP MSA
Module blokdiagram
Toepassing
Technische parameters
| Parameter | Symbool | Min. | Typisch | Maximaal | Eenheid | Notities | ||
| Transmitter | ||||||||
| Centrale golflengte | λc | 1290 | 1310 | 1330 | nm | |||
| Spectrumbreedte (-20dB) | ∆λ | 1 | nm | |||||
| Verhouding van zijdelingse onderdrukking | SMSR | 30 | dB | |||||
| Gemiddeld uitgangsvermogen | Pout | - 5 | 0 | dBm | 1 | |||
| Uitstervingspercentage | Spoedeisende hulp | 9 | dB | |||||
| Optische stijging/valtijd (20%~80%) | tr/tf | 0.26 | N.B. | |||||
| Gegevensinvoer schommeldifferentieel | VIN | 400 | 1800 | mV | 2 | |||
| Input-differentiële impedantie | Z.IN | 90 | 100 | 110 | Ω | |||
| TX uitschakelen | Afzetten | 2.0 | Vcc | V | ||||
| Inzetten | 0 | 0.8 | V | |||||
| TX Fout | Fout | 2.0 | Vcc | V | ||||
| Normaal | 0 | 0.8 | V | |||||
| Ontvanger | ||||||||
| Centrale golflengte | λc | 1470 | 1490 | 1510 | nm | |||
| Gevoeligheid van de ontvanger | - 23. | dBm | 3 | |||||
| Overbelasting van ontvanger | -3 | dBm | 3 | |||||
| Verminderde waarde | LossenD | - 24 | dBm | |||||
| Verzekerde verliezen | LossenEen | - 35 | dBm | |||||
| LOS Hysteresis | 1 | 4 | dB | |||||
| Data-output schommeldifferentieel | Vout | 400 | 1800 | mV | 4 | |||
| Lossen | Hoog | 2.0 | Vcc | V | ||||
| Laag | 0.8 | V | ||||||
Timing en elektrische
| Parameter | Symbool | Min. | Typisch | Maximaal | Eenheid |
| TX: Afwijken van negatieve tijd | T_on | 1 | ms | ||
| Txt: Afschakelen van de tijd van bevestiging | t_off | 10 | μs | ||
| Tijd om te initialiseren, inclusief reset van Tx-fout | t_init | 300 | ms | ||
| Tx Foutbevestigingstijd | T_fout | 100 | μs | ||
| Txt uitschakelen om te resetten | t_reset | 10 | μs | ||
| Losse tijd | t_loss_on | 100 | μs | ||
| LOS-tijd voor het afzeggen | t_loss_off | 100 | μs | ||
| Serial ID Clock Rate | f_serial_clock | 400 | KHz | ||
| MOD_DEF (0:2) - hoog | VH | 2 | Vcc | V | |
| MOD_DEF (0:2) - laag | VL | 0.8 | V |
Specificatie voor de diagnose
| Parameter | Bereik | Eenheid | Precisiteit | Kalibratie |
| Temperatuur | 0 tot +70 | °C | ± 3°C | Interne / externe |
| -40 tot +85 | ||||
| Spanning | 3.0 tot 3.6 | V | ± 3% | Interne / externe |
| Biasstroom | 0 tot 100 | mA | ± 10% | Interne / externe |
| TX Power | - 5 tegen 0. | dBm | ± 3 dB | Interne / externe |
| RX Power | - 23 tegen -3. | dBm | ± 3 dB | Interne / externe |
