Productgegevens
Plaats van herkomst: China
Merknaam: E-link
Certificering: iso9001
Modelnummer: LNK-HDSDI-4V1D4T
Betaling en verzendvoorwaarden
Min. bestelaantal: 1 stuks
Prijs: negociate
Verpakking Details: SDI-vezelverlenger standaard kartonnen verpakking
Levertijd: 3-5 werkdagen
Betalingscondities: T/T, Western Union, MoneyGram, PayPal
Levering vermogen: 1000/maand
Signaalniveau: |
Signalniveau: 800 mV nominaal |
Tijdstip van stijging/verlaging:: |
Indicatie van 200ps |
Energieverbruik: |
6 W (max.) |
Machtsinput:: |
1A@12VDC |
Signaalniveau: |
Signalniveau: 800 mV nominaal |
Tijdstip van stijging/verlaging:: |
Indicatie van 200ps |
Energieverbruik: |
6 W (max.) |
Machtsinput:: |
1A@12VDC |

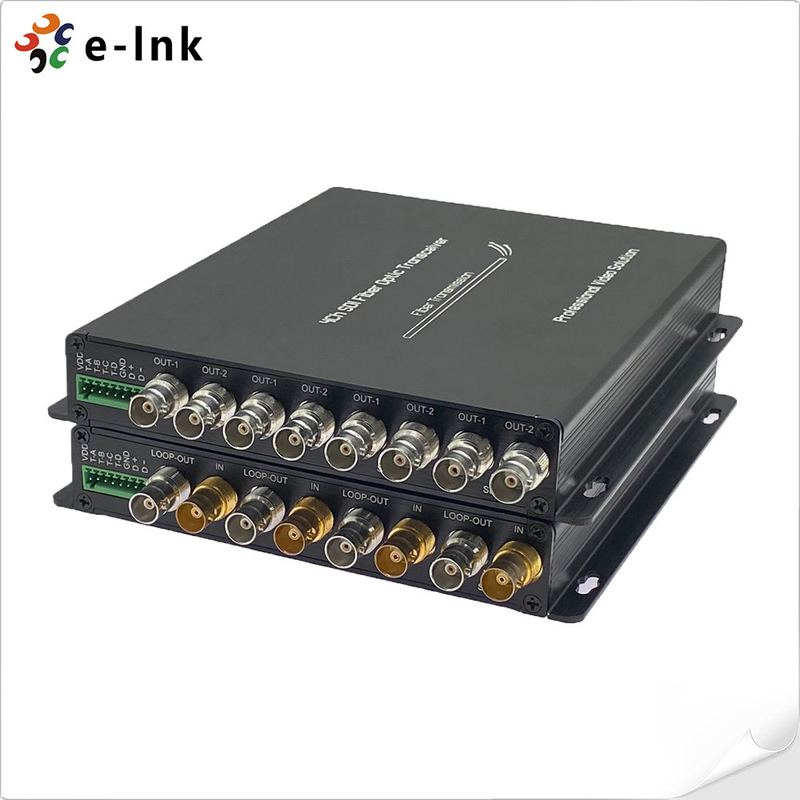

SDI Fiber Extender
4 kanalen 3G/HD-SDI videotransmissie via glasvezel
- Automatische kabelvergelijking om de signaalintegriteit te garanderen
¢ Automatische reclocking 270Mbit/s - 1,48Gbit/s-3Gbit/s
Direct compatibel met 3G/HD-SDI-camerasystemen en ondersteunt 4Ch Loop-uitgang
- Langere transmissie tot 20 km (andere afstand optioneel)
¢ Ondersteunt 4Ch Tally
¢ volledige digitale niet-compressieve transmissie op uitzendniveau;
- Ondersteuning van 1Ch achteruit RS485 en 4Ch Tally;
️ Werktemperatuurbereik (-10°C~+55°C)
| SDI-invoer | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI en Telecom/Datacom |
| 270Mbit/s - 1,48Gbit/s 3Gbit/s | |
| Invoernummer: 4 | |
| Verlies van reflectie: >15DB | |
| Evenwicht: 0-150m @3Gb/s | |
| Connector: BNC | |
| Optica | Kanaal: 1 |
| Type: enkelmodus | |
| Transmissieafstand: 20 km (andere afstand optioneel) | |
| Reflectieverlies: > 15 dB | |
| Dithering: < 0,2 IU | |
| Verbinding: FC/UPC (SC, LC, ST optioneel) | |
| SDI-uitgang | Uitgangsnummer:4 |
| Signalniveau: 800 mV nominaal | |
| Opwaartse/afwaartse tijd: 200ps aanwijzing | |
| Overschrijding: < 10% amplitude | |
| Reflectieverlies: > 15 dB | |
| Dithering: < 0,2 IU | |
| Connector: 75Ω BNC | |
| Gegevens | 1Ch RS-485 (full/half duplex) en ondersteunt NRZ, RZI en Manchester |
| Max. 57600bps voor RS485 | |
| Connector: industriële standaard schroefterminal | |
| 4Ch Tally: A, B, C, D | |
| Vermogens- en omgevingsindicatie | Werktemperatuur: -10°C+55°C |
| Vermogenstoename: 1A@12VDC | |
| EMI/RFI: voldoet aan FCC-deel 15, klasse A, EU-EMC-norm | |
| Gemiddelde tijd probleemloos: >100000 uur | |
| Ondersteuning van SDI-videoformaat |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080p23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
bestelgegevens
| LNK-HDSDI-4V1D4T | 4-Ch HD-SDI Video met Loop-uitgang + 1Ch achteruit RS485 + 4Ch Tally, SM 20km, FC, inclusief 1 zender & 1 ontvanger, gebruikt door paren |
| LNK-3GSDI-4V1D4T | 4-Ch 3G-SDI Video met Loop-uitgang + achterwaarts RS485 + 4Ch Tally, SM 20km, FC, inclusief 1 zender & 1 ontvanger, gebruikt door paren |
