Productgegevens
Place of Origin: China
Merknaam: E-link
Certificering: CE, RoHS, FCC
Modelnummer: Lnk-3gsdi-8V
Betaling en verzendvoorwaarden
Minimum Order Quantity: 1pair
Prijs: negotiable
Packaging Details: SDI Fiber Extender Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 2000 pairs per month
Naam van het product: |
SDI Vezelconvertor |
Machtsadapter: |
AC 110~220V |
Transmissieafstand: |
20 km |
Vlakken: |
Eenmodus |
Hoesjes: |
Aluminium behuizing |
gewicht: |
7KG/pair |
Naam van het product: |
SDI Vezelconvertor |
Machtsadapter: |
AC 110~220V |
Transmissieafstand: |
20 km |
Vlakken: |
Eenmodus |
Hoesjes: |
Aluminium behuizing |
gewicht: |
7KG/pair |

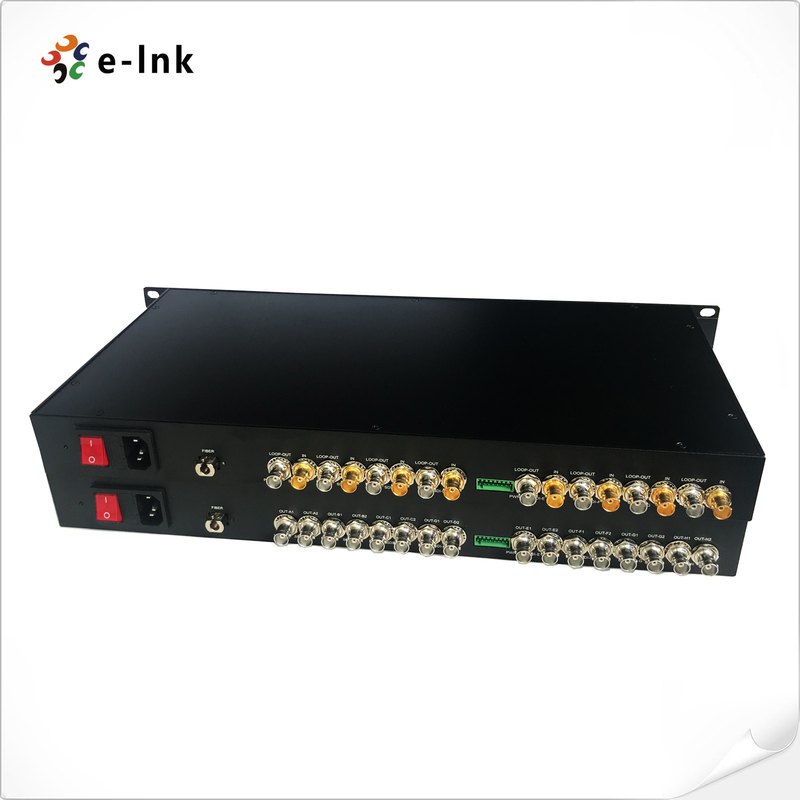

De LNK-SDI-8V-serie ondersteunt 8-kanaals standaard, high-definition video-signalen die worden verzonden en gecontroleerd via een enkele glasvezelkabel.Het is mogelijk om een 1080p 3G-SDI-signaal te verkrijgen via een zender- en ontvangeenheid, die deel uitmaakt van de E-link 3G-SDI Video over Fiber Converter.De E-link SD/HD/3G-SDI-vezelconverter kan 8-Ch SD/HD/3G-SDI Video en 1-Ch Reverse RS-485-gegevenssignaal door één glasvezel verzendenBovendien is de videokwaliteit in staat om de uitzendstandaarden te bereiken terwijl het geluid is ingesteld op een CD-niveau.
Deze glasvezel videotransmissie is de perfecte keuze voor een hoogwaardige 8-kanaals SD/HD/3G-SDI-transmissie.Het brengt de kabels automatisch in evenwicht om de signaalintegriteit te waarborgen en zorgt voor automatische reclocking van 270Mbit/s - 1.48Gbit/s - 3Gbit/s. Bovendien is het rechtstreeks compatibel met 3G-SDI-camerasystemen en werkt het met Reverse RS-485-gegevensprotocollen.
Deze optimale videotransmissie met glasvezel heeft ook een indrukwekkende afstand, waardoor u gegevens kunt verzenden tot 10 km en zelfs tot 120 km.Een terminal blok uitgang maakt industriële toepassing mogelijk en het ondersteunt hot swapping en hot pluggingMet behulp van volledige digitale non-compression broadcast-niveau transmissie, glasvezel WDM/CWDM/DWDM techniek en een super optische dynamische bereik, is het oplossen en monitoren van problemen eenvoudig.
| Interface met glasvezel | |
| Interface met glasvezel | Simplex LC |
| Transmissieafstand | 550m-20Km |
| Waallengte | 1310 nm/1550 nm |
| Video | |
| Video-interface | BNC |
| Video-invoer-/uitvoerimpedantie | 75Ω |
| Video-invoer/uitvoerspanning | Typisch:1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Video bitsnelheid | Maximum 3,2 Gb/s |
| Differentiële winst (10%~90% APL) | < 1% |
| Ondersteuning van SDI-formaat | 625/25 PAL |
| 525/29.97 NTSC, | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Video-SDI-standaard | 270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) | |
| SMPTE424M 3Gb/s seriële interface (SDI) | |
| Gegevens | |
| Fysieke interface | Industrieel standaard schroefterminal |
| Gegevenstype | Omgekeerde RS485 |
| Steun voor frequentie/tarief | Max. 57600bps voor RS485 |
| BER | < 10 ‰9 |
| Elektrische apparatuur | |
| Stroomadapter | AC 110~220V |
| Energieverbruik | < 15 W |
| LED-indicator | |
| SDI A/B/C/D/E/F/G/H | SDI-video |
| PWR | Stroomvoorziening |
| Mechanische apparatuur | |
| Afmetingen (LxWxH) | 19 inch 1U (483 x 220 x 44.45mm) |
| Gewicht | 7 kg/paar |
| Hoesjes | Aluminium behuizing |
| Montageopties | Rackmount |
| Milieu | |
| Werktemperatuur | -20°C+70°C |
| Bergingstemperatuur | -40°C+80°C |
| Werkvochtigheid | 0~95% |
| MTBF | ≥100000 uur |
Wij bieden technische ondersteuning en service voor onze SDI Fiber Converter.
Ons team biedt technische ondersteuning met installatie, configuratie en probleemoplossing.en video ondersteuning.
We streven ernaar het hoogste niveau van klantenservice te bieden en ervoor te zorgen dat onze klanten de best mogelijke ervaring met ons product krijgen.
SDI-vezelconverterproducten moeten op de juiste wijze worden verpakt en verzonden om de veilige levering van het product te garanderen.De volgende stappen dienen te worden gevolgd bij het verpakken en verzenden van SDI Fiber Converter producten::
| Model | Beschrijving |
| LNK-SDI-8V | 19" 1U 8-Ch HD-SDI Video met Loop-out, 20km, SM, LC, inclusief 1 zender & 1 ontvanger, gebruikt door paren |
| LNK-SDI-8V1R | 19" 1U 8-Ch HD-SDI Video met Loop-out + 1-Ch RS485 Reverse Data, 20km, SM, LC, inclusief 1 zender & 1 ontvanger, gebruikt door paren |
| LNK-SDI-8V1A | 19" 1U 8-Ch HD-SDI Video met Loop-out + 1-Ch Forward Audio, 20km, SM, LC, inclusief 1 zender & 1 ontvanger, gebruikt door paren |
| LNK-3GSDI-8V | 19" 1U 8-Ch 3G-SDI 1080P video met loop-out, 20km, SM, LC, inclusief 1 zender & 1 ontvanger, gebruikt door paren |
| LNK-3GSDI-8V1R | 19" 1U 8-Ch 3G-SDI 1080P Video met Loop-out + 1-Ch RS485 Reverse Data, 20km, SM, LC, inclusief 1 zender & 1 ontvanger, gebruikt door paren |
| LNK-3GSDI-8V1A | 19" 1U 8-Ch 3G-SDI 1080P Video met Loop-out + 1-Ch Forward Audio, 20km, SM, LC, inclusief 1 zender & 1 ontvanger, gebruikt door paren |
