Productgegevens
Plaats van herkomst: China
Merknaam: E-link
Certificering: CE,FCC,RoHs
Modelnummer: LNK-MHD-MM
Betaling en verzendvoorwaarden
Min. bestelaantal: 1Pairs
Prijs: negotiate
Verpakking Details: SDI Standaard de Uitvoerpakket van de Vezelconvertor
Levertijd: 3-6 werkdagen
Betalingscondities: T/T, Western Union, D/P
Levering vermogen: 5000 paren per maand
Vezelinterface: |
Simplexlc |
Transmissieafstand: |
550m20Km |
Waallengte: |
1310 nm/1550 nm |
Sluiting:: |
BNC |
Verschilwinst (10%~90% APL)afstand:: |
< 1% |
Werktemperatuur:: |
-20℃~+70℃ |
MTBF: |
≥100000 uren |
Vezelinterface: |
Simplexlc |
Transmissieafstand: |
550m20Km |
Waallengte: |
1310 nm/1550 nm |
Sluiting:: |
BNC |
Verschilwinst (10%~90% APL)afstand:: |
< 1% |
Werktemperatuur:: |
-20℃~+70℃ |
MTBF: |
≥100000 uren |

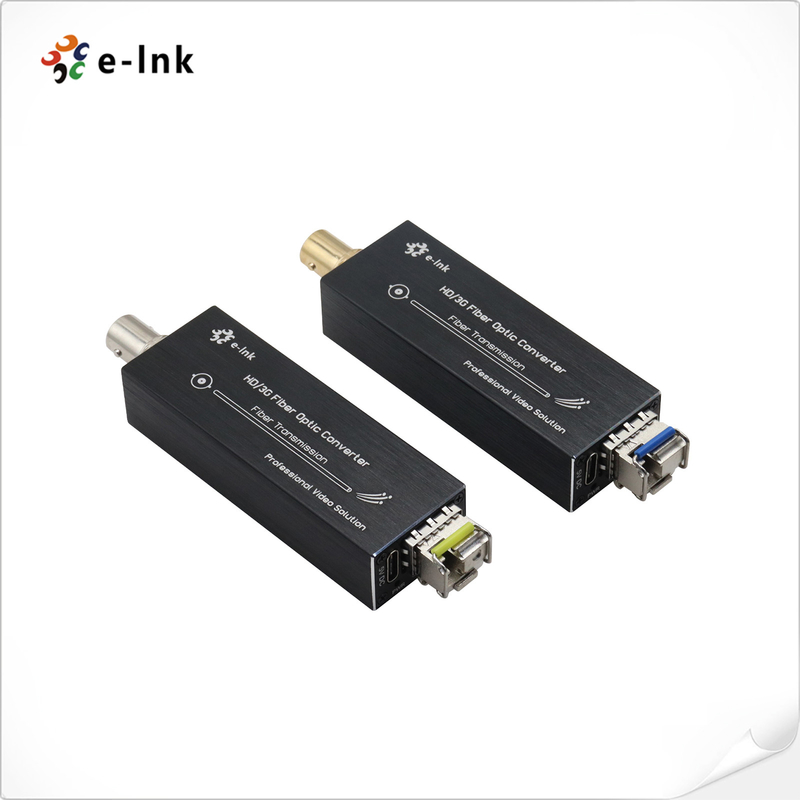

Mini HD-SDI over Fiber Extender met Hot Swap en Hot Plug
Mini HD-SDIIk ben klaar.Fiber ExtenderVoordelen
- Elk kanaal bevat 8-kanaals audio
- Automatische kabelvergelijking om de signaalintegriteit te garanderen
¢ Automatische reclocking 270Mbit/s - 1,48Gbit/s
Direct compatibel met HD-SDI-camerasystemen
¢ Vervoervermogen tot 80 km
¢ volledige digitale niet-compressieve transmissie op uitzendniveau;
- Superoptisch dynamisch bereik en zonder aanpassing;
¢ WDM/CWDM/DWDM-techniek met glasvezel;
- een zeer breed temperatuurbereik (-20°C tot +70°C) op industrieel niveau, geschikt voor verschillende omgevingen;
Overzicht
LNK-MHD Series Mini HD-SDI Fiber Extender ondersteunt 1-kanaal HD-SDI Video (audio ingebed) signaal
E-link HD-SDI Video over Fiber Converters bevat één zender en
Een ontvanger voor HD-SDI-signaal. Met een compacte grootte kan het gemakkelijk worden geïntegreerd in andere apparaten.
in het gebied van bewaking en uitzending.
Toepassing
Technische indexen
| Interface met glasvezel | |
| Interface met glasvezel | Simplex LC |
| Transmissieafstand | 550m-20Km |
| Waallengte | 1310 nm/1550 nm |
| Video | |
| Video-interface | BNC |
| Video-invoer-/uitvoerimpedantie | 75Ω |
| Video-invoer/uitvoerspanning | Typisch:1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Video bitsnelheid | Maximaal 1,48 Gb/s |
| Differentiële winst (10%~90% APL) | < 1% |
| Ondersteuning van SDI-formaat | 625/25 PAL |
| 525/29.97 NTSC, | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| Video-SDI-standaard | 270 Mbps (SD-SDI) |
| 1.485Gbps (HD-SDI) | |
| Elektrische apparatuur | |
| Stroomadapter | 5V gelijkstroom, type C-interface |
| Energieverbruik | 3W |
| LED-indicator | |
| SDI | SDI-video |
| P/T | Stroomvoorziening |
| Mechanische apparatuur | |
| Afmetingen (LxWxH) | 79 x 27 x 18 mm |
| Gewicht | 0.5 kg/paar |
| Hoesjes | Aluminium behuizing |
| Montageopties | Desktop |
| Milieu | |
| Werktemperatuur | -20°C+70°C |
| Bergingstemperatuur | -40°C+80°C |
| Werkvochtigheid | 5% tot 90% niet-condenserend |
| Lageruimte | 5% ~ 90% niet-condenserend |
| MTBF | ≥100000 uur |
Informatie over bestellingen
| Model | Beschrijving |
| LNK-MHD-MM | Mini HD-SDI naar glasvezelconverter, MMF, LC glasvezelconnector 500 meter, inclusief zender en ontvanger, gebruikt in paren |
| LNK-MHD-20 | Mini HD-SDI naar glasvezelconverter, SMF, LC glasvezelconnector 20 km, inclusief zender en ontvanger, gebruikt in paren |
