Productgegevens
Place of Origin: China
Merknaam: E-link
Certificering: CE, RoHS, FCC
Model Number: LNK-DP3C30-2
Betaling en verzendvoorwaarden
Minimum Order Quantity: 1PCS
Prijs: negotiable
Packaging Details: Passive Copper Cable Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 5000 pcs per month
Naam van het product: |
40G QSFP passieve koperkabel |
Datasnelheid: |
Tot en met 40 G |
Type aansluiting: |
Passivekopper |
Draadmaat: |
AWG30 |
Kabellengte: |
2 meter |
Kabeljasje: |
PVC |
stroomvoorziening: |
+3.3V |
Werktemperatuur: |
0-70℃ |
Naam van het product: |
40G QSFP passieve koperkabel |
Datasnelheid: |
Tot en met 40 G |
Type aansluiting: |
Passivekopper |
Draadmaat: |
AWG30 |
Kabellengte: |
2 meter |
Kabeljasje: |
PVC |
stroomvoorziening: |
+3.3V |
Werktemperatuur: |
0-70℃ |

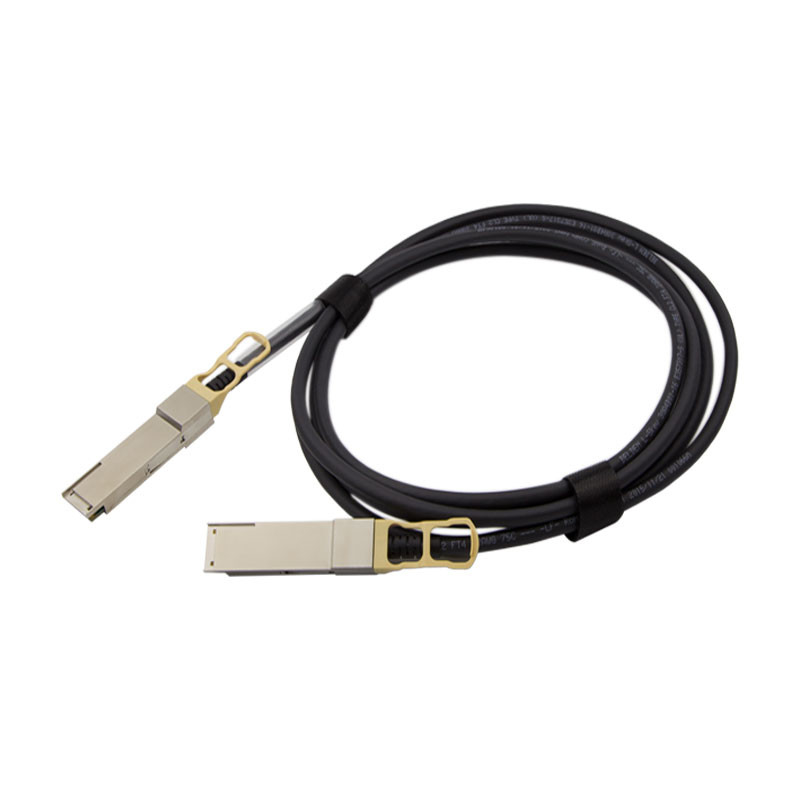

Elink's LNK-DP3CXX-XXX High Speed 40G QSFP+ tot 10G SFP+ Direct Attach Cable koperkabelassemblages bieden een economisch alternatief voor 4X-toepassingen met kort bereik.
De QSFP+-connectiviteitscomponent voldoet aan de parameters die zijn omschreven door de QSFP Multi-Source Agreement in termen van vormfactor, optische/elektrische verbindingen en ontwerp.Het biedt 4 seriële kanalen die elk 10Gbps lopen., met een totale snelheid van 40 Gbps, in een enkele aansluitbare interface, en dat alles 3 keer dichter dan SFP+-interconnecties.
Bovendien zijn ze geprogrammeerd met behulp van EEPROM-signatuur om onderscheid te maken tussen koperen en glasvezelkabels,Terwijl de warm swappable functie maakt ze ideaal voor rack-to-rack en withinrack implementatieOm nog maar te zwijgen van het feit dat hun lage energieverbruik de energiekosten tot een minimum beperkt.
De hybride kabel voldoet aan de Small Form Factor SFF-8436 en SFF-8431, waardoor multi-gigabit-gegevenssnelheden variëren van 1 Gb/s tot 10 Gb/s per kanaal,met een totale gegevenssnelheid tot 40 Gb/s (4 x 10 Gb/s)De gebruikte connectoren zijn de hoogdichte QSFP 38-PIN en SFP 20-PIN.
Deze waarden vertegenwoordigen de schadegrens van de module.Stress die een van de afzonderlijke absolute maximale waarden overschrijdt, kan onmiddellijke catastrofale schade aan de module veroorzaken, zelfs als alle andere parameters binnen de aanbevolen bedrijfsomstandigheden liggen..
Tabel 1 Absolute maximumwaarden
| Parameter | Symbool | Min. | Maximaal | Eenheid |
| Maximale voedingsspanning | Vcc | 0 | 3.6 | V |
| Bergingstemperatuur | T's | -40 | 85 | °C |
| Relatieve luchtvochtigheid | RH | 5 | 95 | % |
Tabel 2 Aanbevolen bedrijfsomstandigheden
| Parameter | Symbool | Min. | Typisch | Maximaal | Eenheid |
| Temperatuur van de behuizing | Standaard Tc | 0 | 25 | 70 | °C |
| Bergingstemperatuur | T's | 0 | 70 | °C | |
| Relatieve luchtvochtigheid | RH | 5 | 95 | % | |
| Gegevenspercentage | 10/40 | Gbit/s |
Tafel.3 Productkenmerken
| Testtype | Testpunt | Doelwit | Referentie | |
| Differentiële impedantie | 100+/-10 ohm (stijgtijd van 50 ps (20 %-80 %)) | IEEE Std.802.3ba | ||
| Elektrische kenmerken | Differentiële modus RL |
Frequentie ((GHz) 0.1-1.0 1.0-4.1 |
SDD11 & SDD22 (max) - 10 -12-2*sqrt ((f)) |
Per tabel 10 van 1B Kabel MOL.v 0.68 |
| Differentieel IL |
Frequentie 100 MHz 200 MHz 625 MHz 1250 MHz 1875 MHz 2500 MHz |
SDD21 ((min) -8 -8 - Acht.5 - Twaalf.1 - Vijftien.7 - 17 |
Referentietabel 43 van Infiniband Architecture Spec, V2 | |
| Volgende | ≥ 26 dB @ 10 MHz tot 5,0 GHz | / | ||
| Intra-paar scheefheid | ≤ 100 ps ((TDT-methode) Steegtijd van 35 ps | (20 % - 80 %) | ||
| Intra-paar scheefheid | ≤ 400 ps (TDT-methode) Steegtijd van 35 ps | (20% tot 80%) | ||
|
Omgevingskenmerken
|
Werktemperatuur | -40°C tot 85°C | Bedrijfstemperatuurbereik van de kabel | |
| Thermische schok | Geen bewijs van lichamelijke schade | Test EIA-364-32 | ||
| Cyclische temperatuur en luchtvochtigheid | Geen bewijs van lichamelijke schade | EIA-364-31 Methode III,testvoorwaarde A | ||
| Zoutsproei | 48 uur zoutbespuiting na de schelp corrosieve oppervlakte minder dan 5% | EIA-364-26 | ||
| Temperatuurlevensduur | De prestaties voldoen aan de specificatievereiste. | EIA-364-17, methode A, testvoorwaarde 3 bij 105°±2°C | ||
|
Mechanische kenmerken
|
Mechanische trillingen | De prestaties voldoen aan de specificatievereiste. | EIA-364-28E.11 TC-VII, testconditie D 15 minuten op de as X, Y, Z. | |
| Cable Flex | De prestaties voldoen aan de specificatievereiste. | EIA-444-1B | ||
| Mechanische schok | De prestaties voldoen aan de specificatievereiste. | EIA-364-27B, TG-G. 3 keer in 6 richtingen, 100 g, 6 ms | ||
| Invoeging van de kabel | 40 N max. | Per QSFP MSA Rev 1.0 | ||
| Uittreksel van de kabelstop | 30 N max. | Per QSFP MSA Rev 1.0. | ||
| Vergrendeling van de vergrendeling | 50N Min. Geen bewijs van lichamelijke schade | EIA-364-13 | ||
| Duurzaamheid | Geen sporen van lichamelijke schade. | EIA-364-09; plug-and-unplug cycli uitvoeren | ||
We bieden technische ondersteuning en service voor glasvezel accessoires om ervoor te zorgen dat onze klanten het meeste uit hun product kunnen halen.Ons team van deskundigen staat tot uw beschikking om vragen te beantwoorden over het product en advies te geven over de beste praktijken voor installatie en gebruik..
We bieden een verscheidenheid aan diensten, waaronder hulp bij het oplossen van problemen, installatie van het product en technische ondersteuning.aanbevelen van beste praktijken, en advies geven over het meest efficiënte gebruik van het product.
We bieden ook een reeks onderhoudsdiensten aan, waaronder regelmatige inspecties en schoonmaak, evenals upgrades en reparaties.Ons team is beschikbaar om hulp en advies te bieden voor eventuele problemen die u met uw product kunt hebben.
We zijn vastbesloten om kwalitatieve technische ondersteuning en service te bieden voor onze glasvezel accessoires.Ons team is beschikbaar om alle vragen te beantwoorden die u heeft en u te helpen met de installatie, probleemoplossing, onderhoud en reparaties.
Alle glasvezel accessoires worden verpakt en verzonden met veel zorg en aandacht voor detail.We gebruiken hoogwaardige verpakkingsmaterialen die zijn ontworpen om de producten tijdens het transport te beschermen.
We gebruiken verschillende verzendmethoden, afhankelijk van de grootte en het gewicht van de bestelling.We bieden ook versnelde verzendmogelijkheden voor dringende bestellingen.Alle bestellingen zijn verzekerd en worden gevolgd om ervoor te zorgen dat ze veilig en op tijd arriveren.
We begrijpen dat verpakking en verzending belangrijk zijn voor een succesvolle online winkelervaring.
| Deelnummer | Gegevenspercentage | Lange | Draadmeter | Type aansluiting | Temperatuurbereik | Kabeljas |
| LNK-DP3C30-1 | Tot en met 40 G | 1 m | AWG30 | Passivekopper | 0-70°C | PVC |
| LNK-DP3C30-2 | Tot en met 40 G | 2 m | AWG30 | Passivekopper | 0-70°C | PVC |
| LNK-DP3C30-3 | Tot en met 40 G | 3 m | AWG30 | Passivekopper | 0-70°C | PVC |
