Productgegevens
Plaats van herkomst: China
Merknaam: E-link
Certificering: ROHS,FCC,CE
Modelnummer: Lnk-m3g-1V Reeks
Betaling en verzendvoorwaarden
Min. bestelaantal: 1 paar
Prijs: negotiable
Verpakking Details: SDI Standaard de Uitvoerpakket van de Vezelconvertor
Levertijd: 5-12 werkdagen
Betalingscondities: L/C, T/T, Western Union, MoneyGram, Paypal
Levering vermogen: 1000 paren/maand
P/T: |
Stroomvoorziening |
MTBF: |
≥100000 uren |
Afmetingen: |
80 x 40 x 20 mm |
Gewicht: |
0.8KG/pair |
P/T: |
Stroomvoorziening |
MTBF: |
≥100000 uren |
Afmetingen: |
80 x 40 x 20 mm |
Gewicht: |
0.8KG/pair |

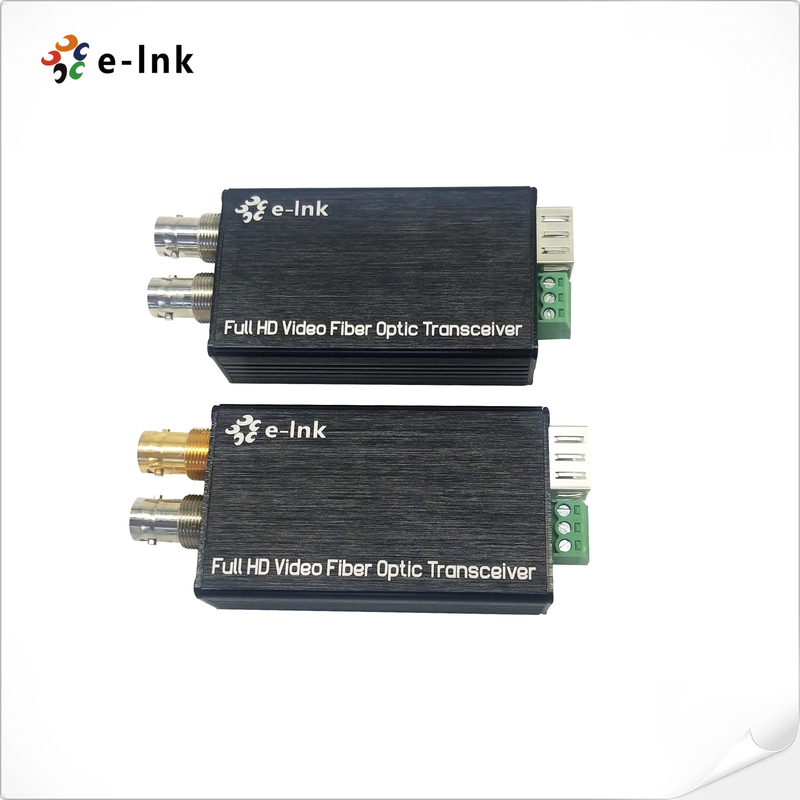

3G SDI Mini Converter Optische vezels met Tally of Reverse RS485
Mini-type 3G-SDI naar glasvezelconverter met Tally of Reverse RS485
Voordelen van SDI-optische vezelconverters
- Elk kanaal bevat 8-kanaals audio ingebed;
- Automatische kabel-equalization, gebruikt voor alle snelheden onder 3,2 Gb/s (Belden 1694A);
¢ Automatische reclocking 270Mbit/s - 1,48Gbit/s - 3Gbit/s
Direct compatibel met HD-SDI camera systemen
¢ Vervoervermogen tot 80 km
- warmte-uitwisseling en warmte-stop;
- Alle patologische patronen behandelen, volledig digitale non-compressie uitzendingsniveau transmissie;
- LED-statusindicatie om de werkomstandigheden te controleren;
superoptisch dynamisch bereik en vrij van aanpassing;
CWDM-golflengten van 1470 tot 1610 nm zijn optioneel;
een zeer breed temperatuurbereik op industrieel niveau (-20 °C tot +70 °C), aanpasbaar aan verschillende omgevingen;
Technische indexen
| Interface met glasvezel | |
| Interface met glasvezel | Simplex LC |
| Transmissieafstand | 550m-20Km |
| Waallengte | 1310 nm/1550 nm |
| Video | |
| Video-interface | BNC |
| Video-invoer-/uitvoerimpedantie | 75Ω |
| Video-invoer/uitvoerspanning | Typisch:1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Video bitsnelheid | Maximum 3,2 Gb/s |
| Differentiële winst (10%~90% APL) | < 1% |
| Ondersteuning van SDI-formaat | 625/25 PAL |
| 525/29.97 NTSC, | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Video-SDI-standaard | 270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) | |
| SMPTE424M 3Gb/s seriële interface (SDI) | |
| Gegevens | |
| Fysieke interface | Industrieel standaard schroefterminal |
| Gegevenstype | Tally of Reverse RS485 |
| Steun voor frequentie/tarief |
Max. 115200bps voor RS422 |
| BER | < 10 ‰9 |
| Elektrische apparatuur | |
| Stroomadapter | DC 5~25V |
| Energieverbruik | < 5W |
| LED-indicator | |
| SDI | SDI-video |
| P/T | Stroomvoorziening |
| Mechanische apparatuur | |
| Afmetingen (LxWxH) | 80 x 40 x 20 mm |
| Gewicht | 1 kg/paar |
| Hoesjes | Aluminium behuizing |
| Montageopties | Desktop |
| Milieu | |
| Werktemperatuur | -20°C+70°C |
| Bergingstemperatuur | -40°C+80°C |
| Werkvochtigheid | 0~95% |
| MTBF | ≥100000 uur |
Overzicht
LNK-M3G-1V-serie Mini-type 3G/HD-SDI-vezelconverter ondersteunt 1-kanaals 3G/HD-SDI-video (audio ingebed) en Tally- of Reverse-RS485-signaal dat wordt verzonden via glasvezelkabel,en het signaal lokaal monitoren via een 3G/HD-SDI-lusuitgangE-link 3G/HD-SDI Video over Fiber Converters bevat één zender en één ontvanger voor 1080P 3G/HD-SDI-signaal.
Informatie over bestellingen
| Model | Beschrijving |
| LNK-M3G-1V1T-MM | Mini-type 3G-SDI naar glasvezelconvertermetTally en loop-out, MMF, LC Fiber Connector 500 meter, inclusief zender en ontvanger, gebruikt in paren |
| LNK-M3G-1V1D-MM | Mini-type 3G-SDI naar glasvezelconverter met Reverse RS485 en loop-out, MMF, LC Fiber Connector 500 meter, inclusief zender en ontvanger, gebruikt door paren |
| LNK-M3G-1V1T-20 | Mini-type 3G-SDI naar glasvezelconverter met Tally en loop-out, SMF, LC Fiber Connector 20KM, inclusief zender en ontvanger, gebruikt in paren |
| LNK-M3G-1V1D-20 | Mini-type 3G-SDI naar glasvezelconverter met Reverse RS485 en loop-out, SMF, LC Fiber Connector 20KM, inclusief zender en ontvanger, gebruikt door paren |
| LNK-M3G-1V1T-40 | Mini-type 3G-SDI naar glasvezelconverter met Tally en loop-out, SMF, LC Fiber Connector 40KM, inclusief zender en ontvanger, gebruikt in paren |
| LNK-M3G-1V1D-40 | Mini-type 3G-SDI naar glasvezelconverter met Reverse RS485 en loop-out, SMF, LC Fiber Connector 40KM, inclusief zender en ontvanger, gebruikt in paren |
