Productgegevens
Plaats van herkomst: China
Merknaam: E-link
Certificering: CE,FCC,RoHs
Modelnummer: Lnk-m3g-1v1d-20
Betaling en verzendvoorwaarden
Min. bestelaantal: 1Pairs
Prijs: negotiate
Verpakking Details: SDI Standaard de Uitvoerpakket van de Vezelconvertor
Levertijd: 3-6 werkdagen
Betalingscondities: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen: 10000pairs/day
Gegevenstype: |
Achteruit RS485 (optioneel) |
Werktemperatuur: |
-40℃~85℃ |
Bergingstemperatuur: |
-40°C ∼80°C |
Energieverbruik: |
2 W (max.) |
Kracht: |
5-15 VDC |
Bandbreedte van de optische transmissie: |
270MHz12GHz |
Afmetingen (LxWxH): |
80 x 40 x 20 (mm) |
Gegevenstype: |
Achteruit RS485 (optioneel) |
Werktemperatuur: |
-40℃~85℃ |
Bergingstemperatuur: |
-40°C ∼80°C |
Energieverbruik: |
2 W (max.) |
Kracht: |
5-15 VDC |
Bandbreedte van de optische transmissie: |
270MHz12GHz |
Afmetingen (LxWxH): |
80 x 40 x 20 (mm) |
ultrabreed temperatuurbereik (-20 °C tot +70 °C) op industrieel niveau, aanpasbaar aan verschillende omgevingen;
Overzicht

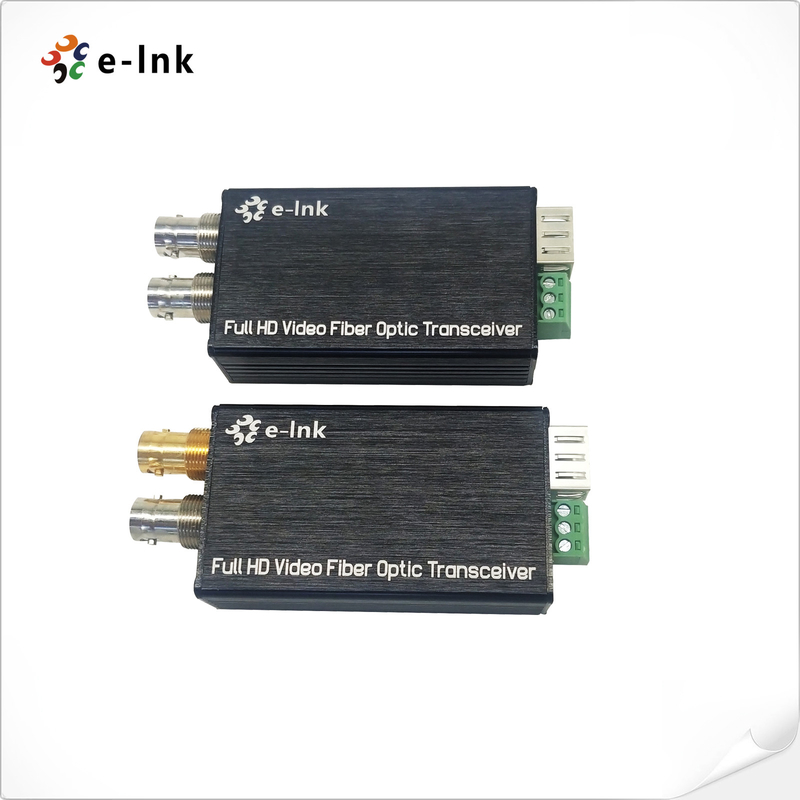

LNK-M3G-1V-serie Mini-type 3G/HD-SDI vezelconverter ondersteunt 1-kanaal 3G/HD-SDI Video
(audio ingebed) & Tally of Reverse RS485-signaal verzonden via glasvezelkabel, en monitor de
E-link 3G/HD-SDI Video over Fiber Converters omvat:
één zender en één ontvanger voor 1080P 3G/HD-SDI-signaal.
Technische indexen
| Interface met glasvezel | |
| Interface met glasvezel | Simplex LC |
| Transmissieafstand | 550m-20Km |
| Waallengte | 1310 nm/1550 nm |
| Video | |
| Video-interface | BNC |
| Video-invoer-/uitvoerimpedantie | 75Ω |
| Video-invoer/uitvoerspanning | Typisch:1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Video bitsnelheid | Maximum 3,2 Gb/s |
| Differentiële winst (10%~90% APL) | < 1% |
| Ondersteuning van SDI-formaat | 625/25 PAL |
| 525/29.97 NTSC, | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Video-SDI-standaard | 270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) | |
| SMPTE424M 3Gb/s seriële interface (SDI) | |
| Gegevens | |
| Fysieke interface | Industrieel standaard schroefterminal |
| Gegevenstype | Tally of Reverse RS485 |
| Steun voor frequentie/tarief |
Max. 115200bps voor RS422 Max. 57600bps voor RS485 |
| BER | < 10 ‰9 |
| Elektrische apparatuur | |
| Stroomadapter | DC 5~25V |
| Energieverbruik | < 5W |
| LED-indicator | |
| SDI | SDI-video |
| P/T | Stroomvoorziening |
| Mechanische apparatuur | |
| Afmetingen (LxWxH) | 80 x 40 x 20 mm |
| Gewicht | 1 kg/paar |
| Hoesjes | Aluminium behuizing |
| Montageopties | Desktop |
| Milieu | |
| Werktemperatuur | -20°C+70°C |
| Bergingstemperatuur | -40°C+80°C |
| Werkvochtigheid | 0~95% |
| MTBF | ≥100000 uur |
Toepassing
Informatie over bestellingen
| Model | Beschrijving |
| LNK-M3G- 1V1T-MM | Mini-type 3G-SDI naar glasvezelconverter met Tally en loop-out, MMF, LC Fiber Connector 500 meter, inclusief zender en ontvanger, gebruikt in paren |
| LNK-M3G-1V1D-MM | Mini-type 3G-SDI naar glasvezelconverter met Reverse RS485 en loop-out, MMF, LC Fiber Connector 500 meter, inclusief zender en ontvanger, gebruikt door paren |
| LNK-M3G-1V1T-20 | Mini-type 3G-SDI naar glasvezelconverter met Tally en loop-out, SMF, LC Fiber Connector 20KM, inclusief zender en ontvanger, gebruikt in paren |
| LNK-M3G-1V1D-20 | Mini-type 3G-SDI naar glasvezelconverter met Reverse RS485 en loop-out, SMF, LC Fiber Connector 20KM, inclusief zender en ontvanger, gebruikt in paren |
| LNK-M3G-1V1T-40 | Mini-type 3G-SDI naar glasvezelconverter met Tally en loop-out, SMF, LC Fiber Connector 40KM, inclusief zender en ontvanger, gebruikt in paren |
| LNK-M3G-1V1D-40 | Mini-type 3G-SDI naar glasvezelconverter met Reverse RS485 en loop-out, SMF, LC Fiber Connector 40KM, inclusief zender en ontvanger, gebruikt door paren |
