Productgegevens
Plaats van herkomst: China
Merknaam: E-link
Certificering: ISO9001 / CE / RoHS / FCC
Modelnummer: LNK-MHD-serie
Betaling en verzendvoorwaarden
Min. bestelaantal: 1Pair
Prijs: Negotiate
Verpakking Details: SDI Fiber EXtender Standaard kartonnen verpakking
Levertijd: 1-3 werkdagen
Betalingscondities: L/C, T/T, Western Union, MoneyGram, PayPal
Levering vermogen: 1000000 stuks/maand
Vezelinterface: |
Simplexlc |
Videointerface: |
BNC |
Kracht: |
5V gelijkstroom, type C-interface |
Hoesjes: |
Aluminium behuizing |
Werktemperatuur: |
-20℃~+70℃ |
Afmetingen (Wxdxh): |
79 x 27 x 18 mm |
Vezelinterface: |
Simplexlc |
Videointerface: |
BNC |
Kracht: |
5V gelijkstroom, type C-interface |
Hoesjes: |
Aluminium behuizing |
Werktemperatuur: |
-20℃~+70℃ |
Afmetingen (Wxdxh): |
79 x 27 x 18 mm |

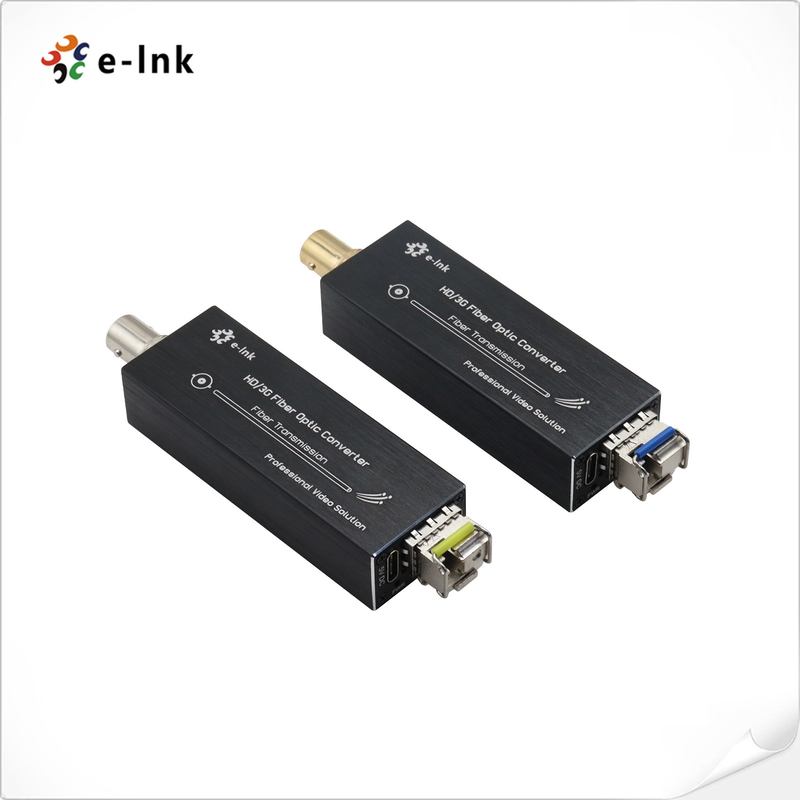

Mini HD-SDI over Fiber Extender Lang transmissievermogen tot 80 km
SDI-vezelverlengerVoordelen:
- Elk kanaal bevat 8-kanaals audio ingebed;
- Automatische kabel-equalization, gebruikt voor alle snelheden onder de 3,2 Gb/s (Belden 1694A);
¢ Automatische reclocking 270Mbit/s - 1,48Gbit/s - 3Gbit/s
Direct compatibel met HD-SDI-camerasystemen
¢ Vervoervermogen tot 80 km
- warmte-uitwisseling en warmte-stop;
- Alle patologische patronen behandelen, volledig digitale non-compressie uitzendingsniveau transmissie;
- LED-statusindicatie om de werkomstandigheden te controleren;
superoptisch dynamisch bereik en vrij van aanpassing;
CWDM-golflengten van 1470 tot 1610 nm zijn optioneel;
een zeer breed temperatuurbereik op industrieel niveau (-20°C tot +70°C), geschikt voor verschillende omgevingen
Overzicht
LNK-MHD Series Mini HD-SDI Fiber Extender ondersteunt 1-kanaal HD-SDI Video (audio ingebed)
E-link HD-SDI Video over Fiber Converters bevat een
Het systeem is compact en kan gemakkelijk worden geïntegreerd in andere apparaten.
Het wordt veel gebruikt op het gebied van bewaking en uitzending.
Technische indexen
| Interface met glasvezel | |
| Interface met glasvezel | Simplex LC |
| Transmissieafstand | 550m-20Km |
| Waallengte | 1310 nm/1550 nm |
| Video | |
| Video-interface | BNC |
| Video-invoer-/uitvoerimpedantie | 75Ω |
| Video-invoer/uitvoerspanning | Typisch:1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Video bitsnelheid | Maximaal 1,48 Gb/s |
| Differentiële winst (10%~90% APL) | < 1% |
| Ondersteuning van SDI-formaat | 625/25 PAL |
| 525/29.97 NTSC, | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| Video-SDI-standaard | 270 Mbps (SD-SDI) |
| 1.485Gbps (HD-SDI) | |
| Elektrische apparatuur | |
| Stroomadapter | 5V gelijkstroom, type C-interface |
| Energieverbruik | 3W |
| LED-indicator | |
| SDI | SDI-video |
| P/T | Stroomvoorziening |
| Mechanische apparatuur | |
| Afmetingen (LxWxH) | 79 x 27 x 18 mm |
| Gewicht | 0.5 kg/paar |
| Hoesjes | Aluminium behuizing |
| Montageopties | Desktop |
| Milieu | |
| Werktemperatuur | -20°C+70°C |
| Bergingstemperatuur | -40°C+80°C |
| Werkvochtigheid | 5% tot 90% niet-condenserend |
| Lageruimte | 5% ~ 90% niet-condenserend |
| MTBF | ≥100000 uur |
.Informatie over bestellingen
| Model | Beschrijving |
| LNK-MHD-MM | Mini HD-SDI naar glasvezelconverter, MMF, LC glasvezelconnector 500 meter, inclusief zender en ontvanger, gebruikt in paren |
| LNK-MHD-20 | Mini HD-SDI naar glasvezelconverter, SMF, LC glasvezelconnector 20 km, inclusief zender en ontvanger, gebruikt in paren |
