Productgegevens
Plaats van herkomst: China
Merknaam: E-link
Certificering: ISO9001 / CE / RoHS / FCC
Modelnummer: LNK-M12G-1V1T1D-serie
Betaling en verzendvoorwaarden
Min. bestelaantal: 1Pair
Prijs: Negotiate
Verpakking Details: SDI Fiber EXtender Standaard kartonnen verpakking
Levertijd: 1-3 werkdagen
Betalingscondities: L/C, T/T, Western Union, MoneyGram, PayPal
Levering vermogen: 1000000 stuks/maand
Invoer: |
1 x 12g-SDI op BNC |
Output: |
1 x LC-optische vezels/ 1 x 12G-SDI-loop-out op BNC |
Kracht: |
5-15 VDC |
Hoesjes: |
Aluminium behuizing |
Werktemperatuur: |
-40℃~85℃ |
Afmetingen (Wxdxh): |
80 x 40 x 20 (mm) |
Invoer: |
1 x 12g-SDI op BNC |
Output: |
1 x LC-optische vezels/ 1 x 12G-SDI-loop-out op BNC |
Kracht: |
5-15 VDC |
Hoesjes: |
Aluminium behuizing |
Werktemperatuur: |
-40℃~85℃ |
Afmetingen (Wxdxh): |
80 x 40 x 20 (mm) |

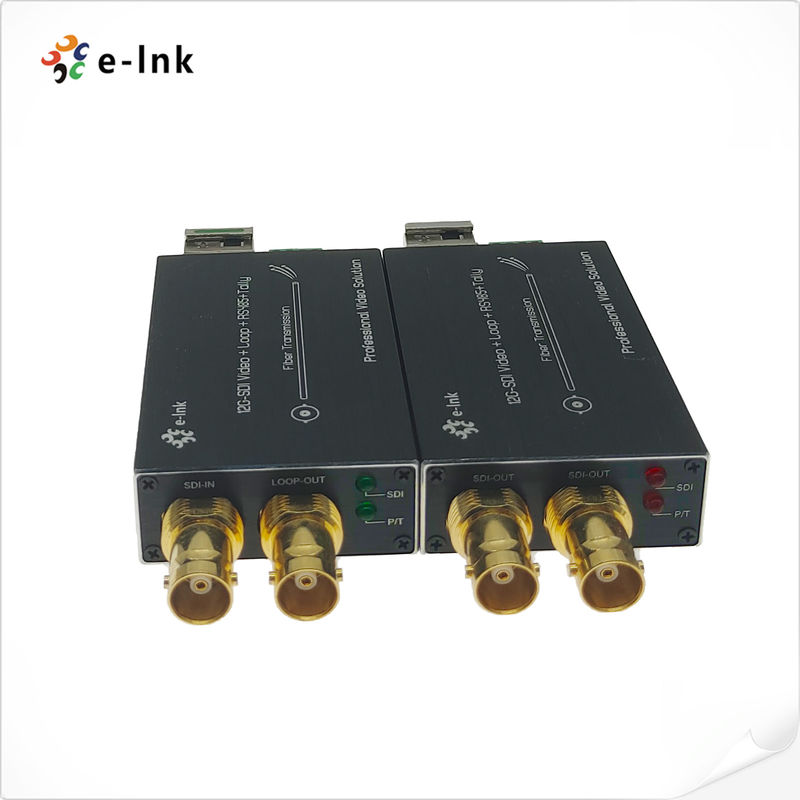

Mini 12G-SDI naar glasvezelconverter met Tally en RS485
Ondersteunt warm wisselen en warm pluggen
SDI-vezelverlengerVoordelen:
¢ Elk SDI-kanaal bevat 8-kanaals audio
- Automatische kabelvergelijking om de signaalintegriteit te garanderen
Ondersteunt ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) en ST-259 ((SD)
Geïntegreerde Reclocker-sloten voor SMPTE-snelheden van 11,88 Gbps, 5,94 Gbps, 2,97 Gbps,
1.485 Gbps of Divide-by-1.001 Subrates en 270 Mbps
Direct compatibel met 12G/6G/3G-SDI camera systemen
- Lang transmissievermogen ten minste 10 km (6,2 mijl), tot 80 km
Ondersteunt Tally en Backward RS485
Ondersteunt warm wisselen en warm aansluiten
¢ volledige digitale niet-compressieve transmissie op uitzendniveau;
superoptisch dynamisch bereik en vrij van aanpassing;
WDM/CWDM/DWDM-techniek met glasvezel;
Ondersteunt 4K*2K ((3840*2160@60Hz), 1080P,1080I,720P.
Overzicht
LNK-M12G-1V1T1D-serie Mini-type 12G-SDI-vezelconverter ondersteunt 1Ch 12G Video
(geïntegreerd geluid), 1Ch Tally-signaal en 1Ch Backward RS485, verzonden via glasvezelkabel, en
E-link 12G Video over Fiber Converters bevat een
een zender en één ontvanger voor HDTV 4K*2K ((3840*2160@60Hz), 1080P,1080I, 720P.
Technische indexen
| Formaten | Ondersteunt ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) en ST-259 ((SD) |
| Compatibel | Compatibel met DVB-ASI en AES10 (MADI) |
| Invoer | 1 x 12G-SDI op BNC |
| Output | 1 x LC-optische vezels |
| 1 x 12G-SDI loop-out op BNC | |
| Ondersteunde resolutie | HDTV 4K*2K, 1080P, 1080I, 720P |
| Resolutiebereik | 3840*2160@60Hz |
| Specificatie van de ingangskabel | ≤ 70m@12G SDI Belden 1694A |
| Specificatie van de uitgangskabel | ≤ 70m@12G SDI Belden 1694A |
| Gegevenstype | Achteruit geteld |
| Gegevenstype | Achteruit RS485 |
| Bandbreedte van de optische transmissie | 270MHz12GHz |
| Kracht | 5-15 VDC |
| Energieverbruik | 2 W (max.) |
| Afmetingen (LxWxH) | 80 x 40 x 20 (mm) |
| Bergingstemperatuur | -40°C ∼80°C |
| Werktemperatuur | -40°C ∼85°C |
Informatie over bestellingen
| Model | Beschrijving |
| LNK-M12G-1V1T1D-20 | Mini-type 12G-SDI naar glasvezelconverter met Tally, Reverse RS485 en loop-out, SMF, LC Fiber Connector 20KM, inclusief zender en ontvanger, gebruikt in paren |
