SDI-optische vezel-mini-omvormer met een lange transmissievermogen tot 80 km

SDI Mini-converter voor optische vezels met een lange transmissievermogen tot 80 km

SDI-vezelconverterVoordelen:

- Elk kanaal bevat 8-kanaals audio ingebed;

- Automatische kabel-equalization, gebruikt voor alle snelheden onder de 3,2 Gb/s (Belden 1694A);

¢ Automatische reclocking 270Mbit/s - 1,48Gbit/s - 3Gbit/s

Direct compatibel met HD-SDI-camerasystemen

¢ Vervoervermogen tot 80 km

- warmte-uitwisseling en warmte-stop;

- Alle patologische patronen behandelen, volledig digitale non-compressie uitzendingsniveau transmissie;

- LED-statusindicatie om de werkomstandigheden te controleren;

- Superoptisch dynamisch bereik en zonder aanpassing;

 CWDM-golflengten van 1470 tot 1610 nm zijn optioneel;

- een zeer breed temperatuurbereik op industrieel niveau (-20°C tot +70°C), geschikt voor verschillende omgevingen;

Overzicht

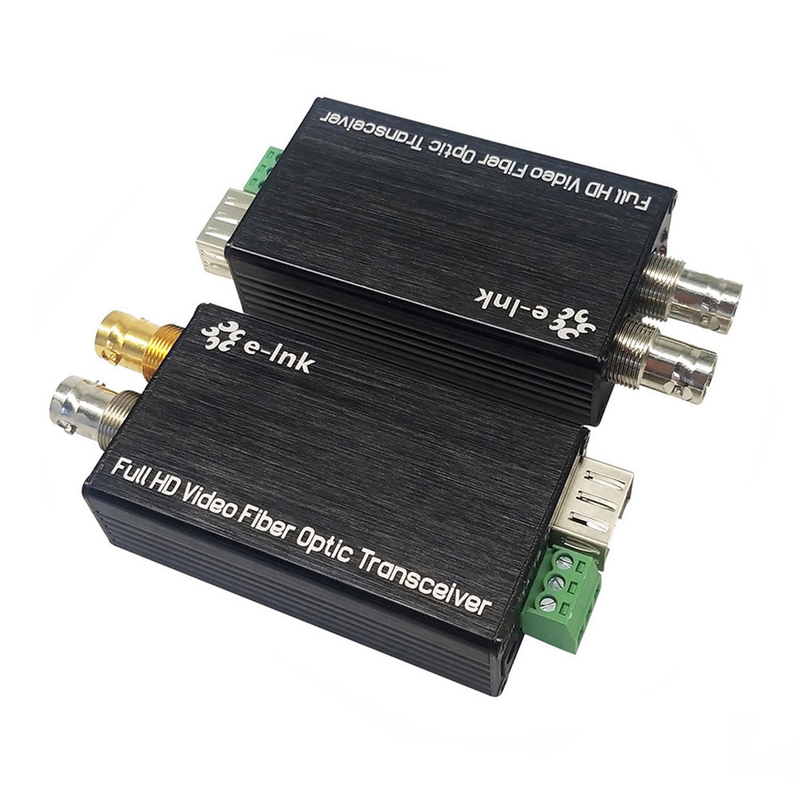

LNK-M3G-1V Series Mini-type 3G/HD-SDI Fiber Converter ondersteunt 1-kanaal 3G/HD-SDI Video (audio)

ingebed) & Tally of Reverse RS485 signaal verzonden via glasvezelkabel, en het signaal te monitoren

E-link 3G/HD-SDI Video over Fiber Converters bevat één

een zender en een ontvanger voor 1080P 3G/HD-SDI-signaal.

¢ filmopnames van dieren

️ Live-uitzendingen via glasvezel

¢ High performance (foutvrije) bewakingsnetwerken in leger of beveiliging;

Grote videomuur

¢ Intelligent verkeersbewakingssysteem

Beveiligingssystemen

- industriële monitoring (elektriciteit, chemie, staal, olie, spoorwegen, enz.)

¢ Militaire bewaking (opslag, grensbewaking, bewaking, enz.)

Stadion (Voor LIVE HD video, audiotransmissie)

Afmetingen

Vermogen vereist

• DC 5~12V/1A
• Stroomvoorzieningsgolf minder dan 100 mV
• De geselecteerde stroomvoorziening moet geschikt zijn voor het milieu.

Interface & LED overzicht

Installatieinstructie

1.Voordat u installeert

Controleer het product bij ontvangst op zichtbare schade die tijdens de verzending is veroorzaakt.

(1)Inhoud van de verpakking:

SDI-vezeltransmitter x 1

SDI-vezelontvanger x 1

Stroomadapter x 2

Gebruikershandleiding x 1

(2) Lees de gebruiksaanwijzing zorgvuldig door voordat u het product installeert.

(3) Lees de veiligheidsinstructies zorgvuldig.

(4) Maak het apparaat niet open;

(5) Let op de sticker op de apparaten, T is zender, R ontvanger.

2.Installatieprocedure

(1) Verbind de optische zender met de camera of ander uitgangsapparaat.

Zet het energieapparaat aan.

(2) Verbind de optische ontvanger en de monitor en verbind met de glasvezel.

3.TALLY of omgekeerde RS485Verbinding:

Transmitter TALLY of RS485 Signal Output Connection: (kan de LED-indicator rechtstreeks bedienen)

Receiver TALLY of RS485 Signal Input Connection: (LED-ladingtype is geschikt voor OC-aandrijving LED - driver)

Verantwoordelijkheidsinstructies

• De klant draagt de verantwoordelijkheid voor het verlies indien de retourzending/vervanging tijdens het vervoer beschadigd raakt.
• Gelieve rechtstreeks contact met ons op te nemen als apparaten tijdens het transport van onze kant beschadigd raken.
• Wij zijn niet verantwoordelijk voor de schade als apparaten beschadigd raken met de eigen stroomvoorziening van de klant.
• Gebruik de voedingsbron strikt volgens de handleiding.
• De gebruikershandleiding mag niet persoonlijk worden afgedrukt of via internet worden verspreid zonder onze toestemming.
• Wij zijn niet verantwoordelijk voor iemand die de handleiding wijzigt of onze producten verbetert.
• Dit kan schade veroorzaken aan andere externe apparaten.
• Wij repareren/vervangen de defecte apparaten die nog onder de garantie vallen.
• Recycle de verpakking van het apparaat, daar hebben we maar één aarde.

Technische indexen

Pakket inbegrepen

Pakket inbegrepen

SDI-zender x 1

SDI-ontvanger x 1

SFP-module x 2

Gebruikershandleiding

Controleer of alle artikelen in de doos zijn opgenomen.
